OPTIMASS 6400

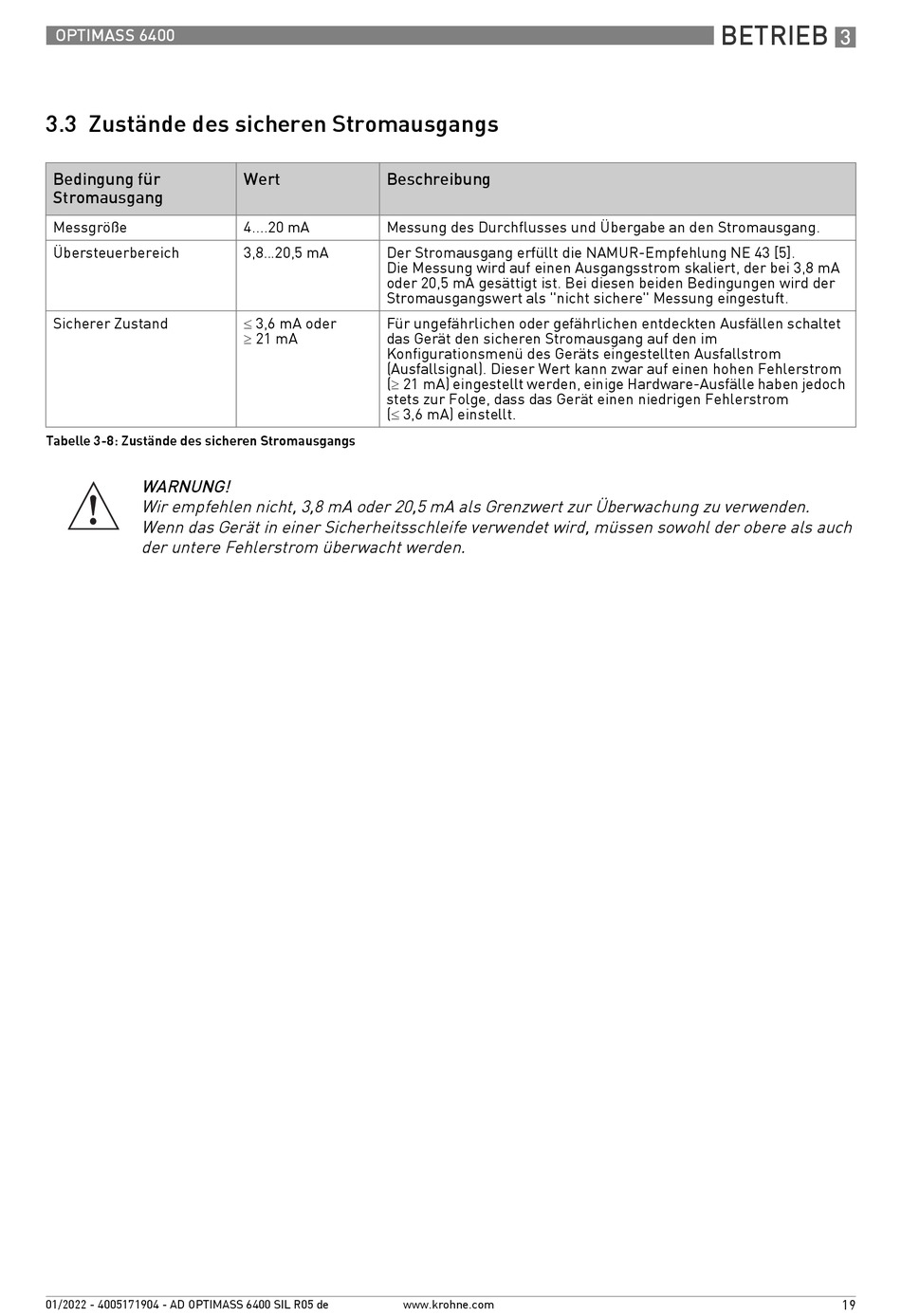

3.3 Zustände des sicheren Stromausgangs
Bedingung für
Stromausgang
Messgröße
Übersteuerbereich
Sicherer Zustand
Tabelle 3-8: Zustände des sicheren Stromausgangs
WARNUNG!
Wir empfehlen nicht, 3,8 mA oder 20,5 mA als Grenzwert zur Überwachung zu verwenden.
Wenn das Gerät in einer Sicherheitsschleife verwendet wird, müssen sowohl der obere als auch
der untere Fehlerstrom überwacht werden.
01/2022 - 4005171904 - AD OPTIMASS 6400 SIL R05 de
Wert
Beschreibung
4....20 mA
Messung des Durchflusses und Übergabe an den Stromausgang.
3,8...20,5 mA
Der Stromausgang erfüllt die NAMUR-Empfehlung NE 43 [5].
Die Messung wird auf einen Ausgangsstrom skaliert, der bei 3,8 mA
oder 20,5 mA gesättigt ist. Bei diesen beiden Bedingungen wird der
Stromausgangswert als "nicht sichere" Messung eingestuft.
3,6 mA oder
Für ungefährlichen oder gefährlichen entdeckten Ausfällen schaltet
21 mA
das Gerät den sicheren Stromausgang auf den im
Konfigurationsmenü des Geräts eingestellten Ausfallstrom
(Ausfallsignal). Dieser Wert kann zwar auf einen hohen Fehlerstrom
( 21 mA) eingestellt werden, einige Hardware-Ausfälle haben jedoch
stets zur Folge, dass das Gerät einen niedrigen Fehlerstrom
( 3,6 mA) einstellt.
www.krohne.com
BETRIEB
3
19
