Pos. DESCRIPTION DENOMINAZIONE
1 Ball valves Valvole di intercettazione
2 Pump Pompa
3 Gauges Manometri
4 Thermometers Termometri
5 Flow switch Flussostato
6 Water Pressure switch Pressostato acqua
7 Water filter Filtro a rete
8 Air bleed valve Sfiato
9 Water drain valve Valvola di scarico acqua
10 Charge group Gruppo di carica
10.1 Water meter contatore acqua
10.2 Gauge manometro
10.3 Non return valve valvola di non ritorno
10.4 Air separator separatore d'aria
10.5 Water fill hose tubo di alimentazione scollegabile
11 Antifreeze heater Resistenza antighiaccio
12 Tank Serbatoio
13 Expansion Tank Vaso espansione

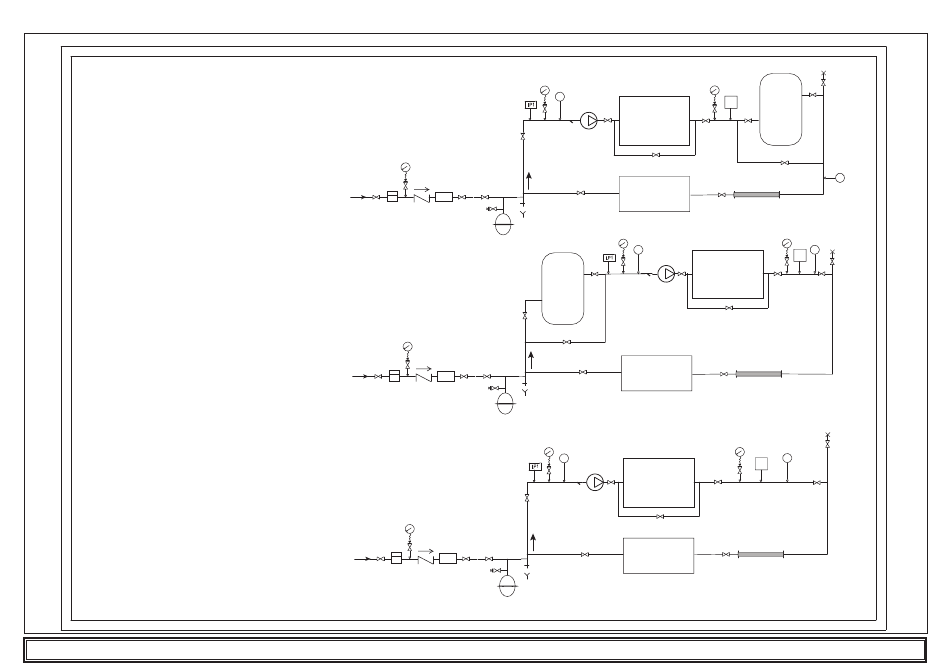

7.2 Installation diagram
