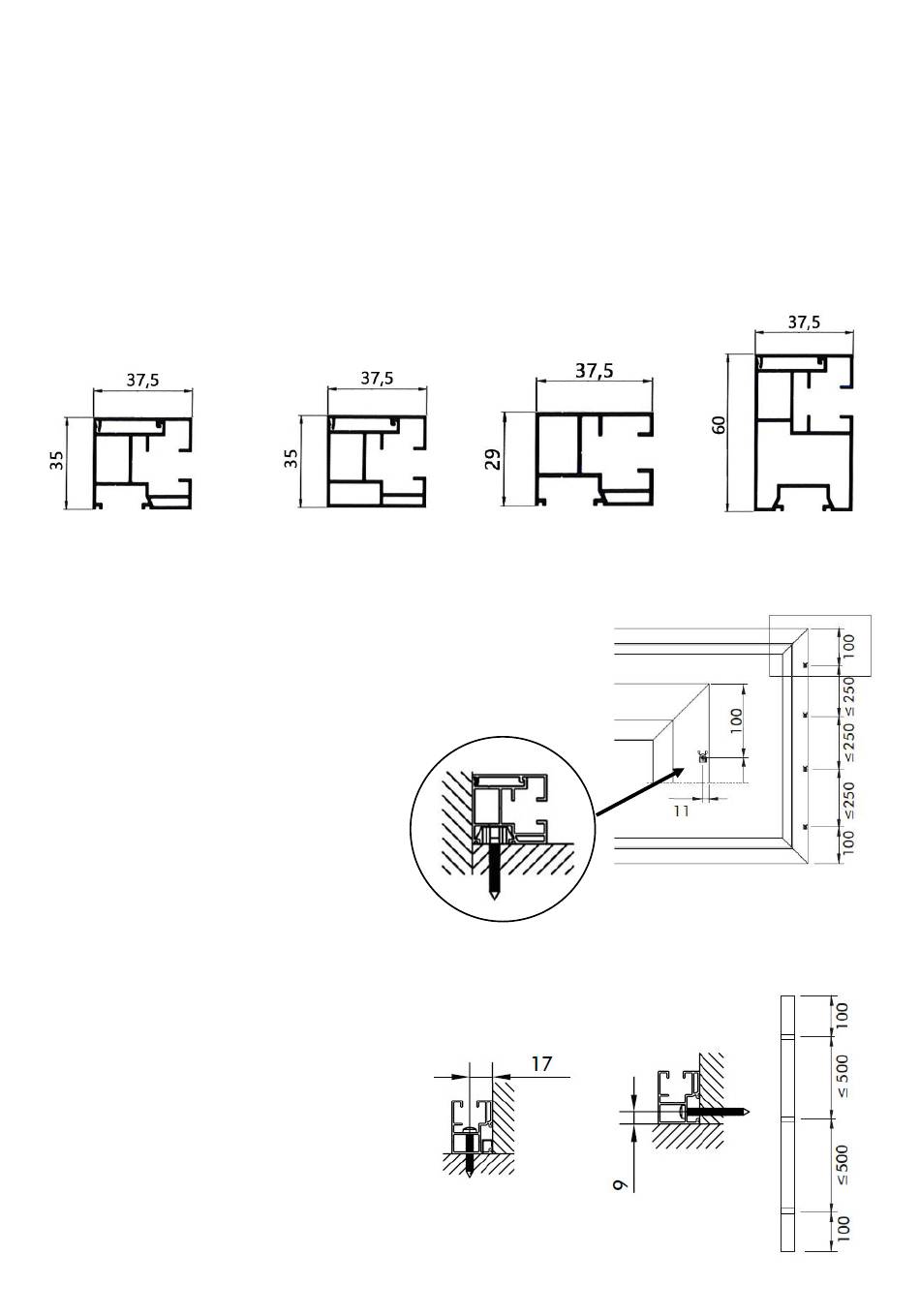

2.3 Führungsschienen / Befestigungsarten
Aufgrund der vielfältigen Ausführungen und Beschaffenheiten der Montageuntergründe liegen der Lieferung
grundsätzlich keine Befestigungsmaterialien bei.
Leider
ist
es
nicht
Verschraubungsmaterial mitzuliefern.
Diese Befestigungsmaterialien müssen bauseits durch den Monteur, passend zum Montageuntergrund,
beigestellt werden.
Führungsschiene
2-teilig LR
Clipmontage
Mit der Standardmontageart der Schienen
über Clipse (Klemmträger) ist unser
System einfach und schnell zu montieren.
Einfach
die
angegebenen
einhalten und die Klemmträger mit dem
nötigen
Abstand
von
Elementbreitenmaß
komplette Einheit, bestehend aus Kasten
und Schienen, wird dann zusammen auf
die Klemmträger aufgeclipst. Bitte halten
Sie sich hierbei an die vorgegebenen
Abstände gemäß der nebenstehenden
Skizze.
Der
Abstand
Bohrungen darf nicht größer sein.
Mit ungebohrten Führungsschienen
Bohren Sie die Löcher für die Befestigung
der
Führungsschienen
vorgegebenen
Bohrbild
nebenstehenden Übersicht.
Der Abstand zwischen zwei Bohrungen
darf nicht größer als das angegebene Maß
sein.
