Inbetriebnahme - Bosch Air Room Control ARC C-1 Installationsanleitung Für Den Fachmann

Diebstahlsicherung anbringen (bei Ausführung mit
Diebstahlsicherung)
▶ Sicherungsschraube in den Knopf an der Unterseite des
Sockels einschrauben.

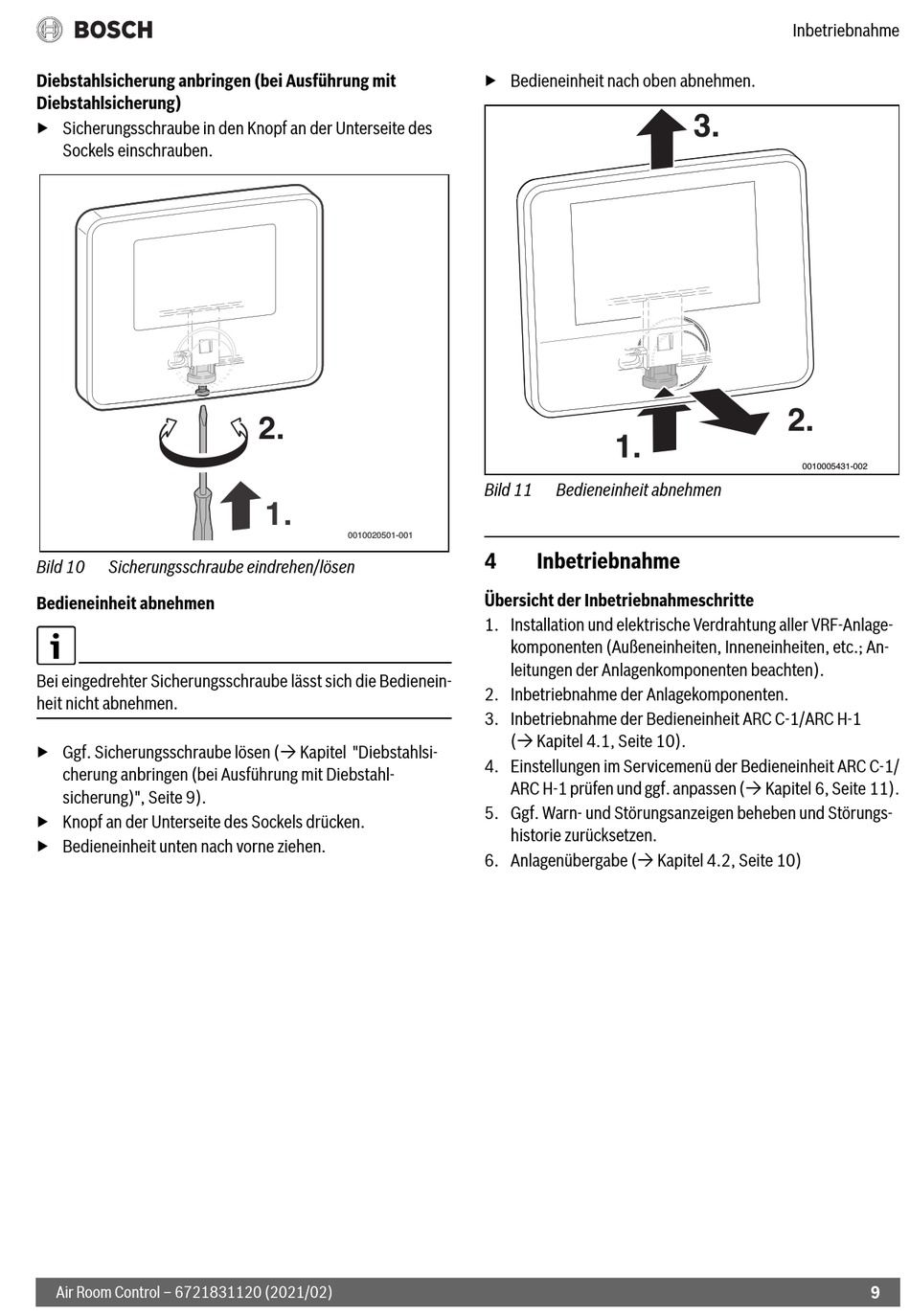

Bild 10 Sicherungsschraube eindrehen/lösen
Bedieneinheit abnehmen
Bei eingedrehter Sicherungsschraube lässt sich die Bedienein-
heit nicht abnehmen.
▶ Ggf. Sicherungsschraube lösen ( Kapitel "Diebstahlsi-
cherung anbringen (bei Ausführung mit Diebstahl-
sicherung)", Seite 9).
▶ Knopf an der Unterseite des Sockels drücken.
▶ Bedieneinheit unten nach vorne ziehen.
Air Room Control – 6721831120 (2021/02)
2.
1.
0010020501-001
▶ Bedieneinheit nach oben abnehmen.
1.
Bild 11 Bedieneinheit abnehmen
4

Inbetriebnahme

Übersicht der Inbetriebnahmeschritte
1. Installation und elektrische Verdrahtung aller VRF-Anlage-
komponenten (Außeneinheiten, Inneneinheiten, etc.; An-
leitungen der Anlagenkomponenten beachten).
2. Inbetriebnahme der Anlagekomponenten.
3. Inbetriebnahme der Bedieneinheit ARC C-1/ARC H-1
( Kapitel 4.1, Seite 10).
4. Einstellungen im Servicemenü der Bedieneinheit ARC C-1/
ARC H-1 prüfen und ggf. anpassen ( Kapitel 6, Seite 11).
5. Ggf. Warn- und Störungsanzeigen beheben und Störungs-
historie zurücksetzen.
6. Anlagenübergabe ( Kapitel 4.2, Seite 10)
Inbetriebnahme
3.
2.
0010005431-002
9
