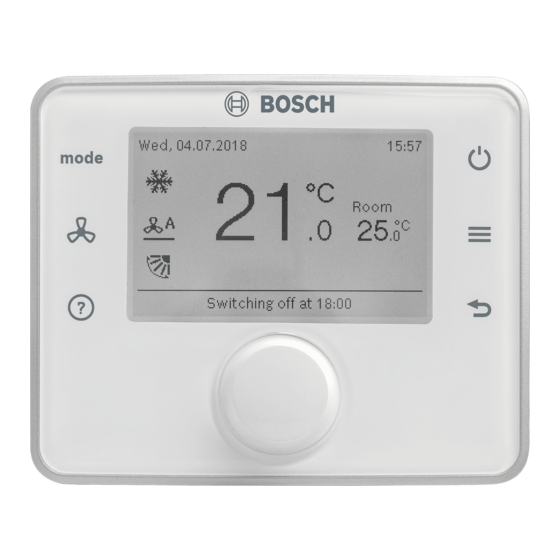

Bosch Air Room Control ARC C-1 Bedienungsanleitung
Vrf-kabel-fernbedienung
Vorschau ausblenden
Andere Handbücher für Air Room Control ARC C-1:
- Installationsanleitung für den fachmann (20 Seiten)
Verwandte Anleitungen für Bosch Air Room Control ARC C-1
Inhaltszusammenfassung für Bosch Air Room Control ARC C-1

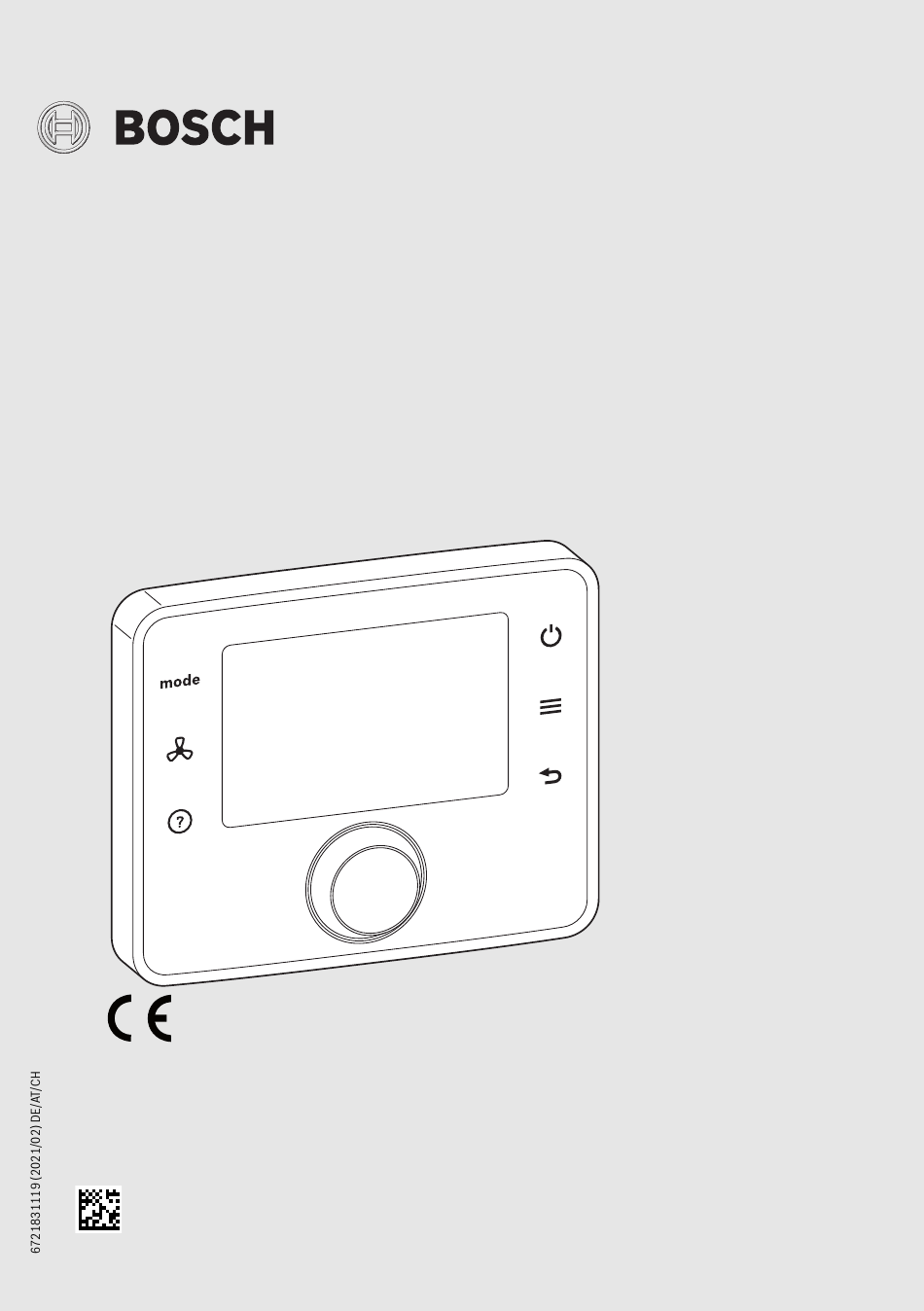

- Seite 1 Bedienungsanleitung VRF-Kabel-Fernbedienung Air Room Control ARC C-1 | ARC H-1 0010020454-001...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheits- hinweise 1 Symbolerklärung und Sicherheitshinweise..2 Symbolerklärung 1.1 Symbolerklärung ......2 1.2 Allgemeine Sicherheitshinweise . -
Seite 3: Angaben Zum Produkt
Angaben zum Produkt H Reinigung Angaben zum Produkt ▶ Bei Bedarf das Gehäuse mit einem Die VRF-Kabel-Fernbedienungen ARC C-1/ARC H-1 sind raum- feuchten Tuch abreiben. Dabei keine temperaturgeführte Regler zur Regelung von bis zu 16 Innen- einheiten/Lüftungsgeräten ERV. scharfen oder ätzenden Reinigungs- mittel verwenden. -
Seite 4: Übersicht Der Bedienelemente Und Symbole
Übersicht der Bedienelemente und Symbole Übersicht der Bedienelemente und Sym- bole AC OFF 0010021038-002 Bild 2 Symbole im Home-Screen (Standardanzeige, Bei- spieldarstellung) 0010020453-001 Bild 1 Bedienelemente [1] Taste : Hilfe zur aktuellen Auswahl (nicht für jede Aus- wahl verfügbar) [2] Taste : Einstellungen Ventilator und Schwenklamellen [3] Taste mode: Betriebsart ändern [4] Taste K: Ein-/Ausschalten der Einheit... - Seite 5 Übersicht der Bedienelemente und Symbole Pos. Symbol Erläuterung Pos. Symbol Erläuterung – Infozeile: Anzeige von Wochentag, Da- Infografik: Ventilatorstufe (Beispieldar- tum und Uhrzeit (ARC C-1) oder Anzei- stellung) ge des Texts Willkommen (ARC H-1) Infografik: Position Schwenklamellen Infografik: Elektrischer Zuheizer für Luftstromrichtung (Beispieldarstel- Lüftungsgeräts ERV ist aktiv.
-
Seite 6: Bedienung
Bedienung Bedienung Je nach Systemkonfiguration und Bedieneinheit sind nicht alle Tabelle 1 auf Seite 5 zeigt die Betriebsarten, die hier einge- Menüpunkte wählbar, siehe Übersicht Hauptmenü am Ende stellt werden können. Über das Menü Hauptmenü > dieses Dokuments. Auch stehen manche Funktionen nur Innen- Einstellungen >... -
Seite 7: Sonstige Einstellungen Der Einheit Manuell
Bedienung Sonstige Einstellungen der Einheit manuell Horizontales Schwenken der Schwenklamellen ein-/aus- schalten ändern ▶ Taste drücken. Die Anzeige und Verfügbarkeit der folgenden Funktionen kann ▶ Einst. hor. Schwenken auswählen und bestätigen. je nach Typ der verwendeten Einheit abweichen. Ventilatorstufe ändern ▶... -
Seite 8: Zeitprogramm Ein-/Ausschalten
Bedienung Zeitprogramm ein-/ausschalten Einstellungen am Zeitprogramm vornehmen ▶ Hauptmenü öffnen. Menü zur Anpassung eines Zeitprogramms öffnen ▶ Menü Zeitprogramme öffnen. ▶ Hauptmenü öffnen. Das Menü zeigt, ob ein Zeitprogramm aktiv ist. ▶ Menü Zeitprogramme > Zeitpr. ändern öffnen. ▶ Zeitprogramm auswählen und bestätigen. Das Menü... - Seite 9 Bedienung Neuen Zeitraum einfügen Zeiträume eines Wochentags kopieren und in einem ande- ren Tag einfügen ▶ Menü zur Anpassung eines Zeitprogramms für den ge- wünschten Wochentag öffnen. ▶ Menü zur Anpassung eines Zeitprogramms für den zu ko- Wenn noch kein Zeitraum für den Tag existiert, wird auto- pierenden Wochentag öffnen.
- Seite 10 Bedienung Schaltzeit ändern Temperatur ändern ▶ Menü zur Anpassung eines Zeitprogramms für den ge- ▶ Menü zur Anpassung eines Zeitprogramms für den ge- wünschten Wochentag öffnen. wünschten Wochentag öffnen. ▶ Auswahlknopf drehen und drücken, um das Eingabefeld für ▶ Auswahlknopf drehen und drücken, um das Eingabefeld für eine Schaltzeit zu aktivieren.
-
Seite 11: Zeitprogramm Umbenennen
Bedienung Zeitprogramm umbenennen Zeitprogramm leeren (alle Zeiträume eines Zeitprogramms löschen) Die Umbenennung eines Zeitprogramms ist je nach Systemkon- figuration nicht möglich. ▶ Hauptmenü öffnen. ▶ Menü Zeitprogramme > Zeitpr. ändern öffnen. Menü zur Umbenennung eines Zeitprogramms öffnen ▶ Zeitprogramm auswählen und bestätigen. ▶... -
Seite 12: Elektrischen Zuheizer Einstellen
Bedienung 4.10 Elektrischen Zuheizer einstellen Nachtbetrieb aktivieren ▶ Hauptmenü öffnen. Der elektrische Zuheizer ist eine zusätzliche Heizfunktion, die ▶ Nachtbetrieb auswählen und bestätigen. dem Lüftungsgerät ERV bei geringen Außentemperaturen zu- sätzliche Heizleistung zur Verfügung stellt. Je nach Einstellung ▶ Die Dauer des Nachtbetriebs einstellen und bestätigen. ist der elektrische Zuheizer immer aus (Aus), schaltet sich bei Bedarf an (Ein) oder schaltet sich nur bei geringen Außentem- peraturen bei Bedarf an (Auto). -
Seite 13: Weitere Einstellungen
Bedienung 4.12 Weitere Einstellungen Obere oder untere Temperaturgrenze einstellen Im Standby-Betrieb wird bei Überschreiten der oberen Grenze Sprache einstellen (Oberer Temp.-Grenzwert) gekühlt und bei unterschreiten ▶ Hauptmenü öffnen. der unteren Grenze (Unterer Temp.-Grenzw.) geheizt. ▶ Menü Einstellungen > Sprache öffnen. ▶... -
Seite 14: Hauptmenü
Hauptmenü Menüpunkt Beschreibung Hauptmenü Anhebung Anhebung Ventilatorstufe aktivieren oder de- Je nach Systemkonfiguration und Verwendungsweise der Be- Ventilatorst. aktivieren. In dieser Betriebsart wird für dieneinheit sind nicht alle Menüpunkte wählbar, siehe Über- 15 Minuten eine erhöhte Ventilatorstufe ein- sicht Hauptmenü am Ende dieses Dokuments. Auch stehen gestellt. -
Seite 15: Einstellungen Des Zeitprogramms
Hauptmenü Einstellungen des Zeitprogramms Allgemeine Einstellungen Das Menü ist für ARC H-1 nicht verfügbar. Menü: Einstellungen Menü: Zeitprogramme Menüpunkt Beschreibung Menüpunkt Beschreibung Sprache Sprache der angezeigten Displaytexte siehe Tab. 7, Seite 7 Zeitprogram- Zeitprogramm auswählen oder ausschalten. Datum und Es können 3 Wochenprogramme als Zeitpro- Uhrzeit gramm gespeichert werden. -
Seite 16: Informationen Zur Anlage
Hauptmenü Informationen zur Anlage Einstellungen zu Datum und Uhrzeit Das Menü ist für ARC H-1 nicht verfügbar. Menü: Allgemeine Informationen Menü: Datum und Uhrzeit Menüpunkt Beschreibung Menüpunkt Beschreibung Raumtempe- Raumtemperatur der letzten 48 Stunden an- ratur zeigen. Datum Aus diesem Datum wird der aktuelle Wochen- tag bestimmt, der sich auf die Zeitprogram- Außentempe- Außentemperatur der letzten 48 Stunden an-... -
Seite 17: Störungen
Störungen Störungen Elektro- und Elektronik-Altgeräte Nicht mehr gebrauchsfähige Elektro- oder Elekt- Wenn sich eine Störung nicht beheben lässt: ronikgeräte müssen getrennt gesammelt und ei- Beim ARC C-1 finden Sie zuletzt aufgetretene Störungen und ner umweltgerechten Verwertung zugeführt die von Ihrer Fachkraft hinterlegten Kontaktdaten im Menü werden (Europäische Richtlinie über Elektro- und Hauptmenü... -
Seite 18: Übersicht Hauptmenü
Übersicht Hauptmenü Übersicht Hauptmenü Einstellungen – Sprache Einstellungen Lüftungsgerät ERV – Datum und Uhrzeit – Gekoppelter Betrieb – Datum – Ein/Aus – Dat.-Format ändern (Datumsformat ändern) – Betriebsart – Uhrzeit – Ventilator – Zeitformat ändern – Autom. Zeitumschaltung ECO-Betrieb – Displaykontrast –... - Seite 20 DEUTSCHLAND ÖSTERREICH Bosch Thermotechnik GmbH Robert Bosch AG Postfach 1309 Geschäftsbereich Thermotechnik D-73243 Wernau Göllnergasse 15-17 www.bosch-einfach-heizen.de A-1030 Wien Kundendienstannahme Allgemeine Anfragen: +43 1 79 722 8391 (24-Stunden-Service) Technische Hotline: +43 1 79 722 8666 Telefon: (0 18 06) 337 337 www.bosch-heizen.at...
