Bosch RT 800 Bedienungsanleitung Für Den Endkunden
Vorschau ausblenden
Andere Handbücher für RT 800:
- Installationsanleitung für die fachkraft (10 Seiten)
Verwandte Anleitungen für Bosch RT 800
Inhaltszusammenfassung für Bosch RT 800
- Seite 1 Bedienungsanleitung für den Endkunden Fernbedienung RT 800 Ü b e r s ic h , 1 0 .0 8 .2 D ie n s ta g 1 4 : 5 0 6 0 % 2 0 °...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis 1 Symbolerklärung und Sicherheitshinweise ......4 1.1 Symbolerklärung ..........4 1.2 Allgemeine Sicherheitshinweise .
- Seite 3 Inhaltsverzeichnis 4 Menüs ............16 4.1 Menü...
- Seite 4 Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Warnhinweise In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden. Folgende Signalwörter sind definiert und können im vorliegenden Dokument ver- wendet sein: GEFAHR GEFAHR bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten werden.
- Seite 5 Symbolerklärung und Sicherheitshinweise Allgemeine Sicherheitshinweise Hinweise für die Zielgruppe Diese Bedienungsanleitung richtet sich an den Betreiber des Produkts. Die Anweisungen in allen Anleitungen müssen eingehalten werden. Nichtbeachten kann zu schweren Personenschäden – auch mit Todesfolge – sowie Sach- und Um- weltschäden führen.

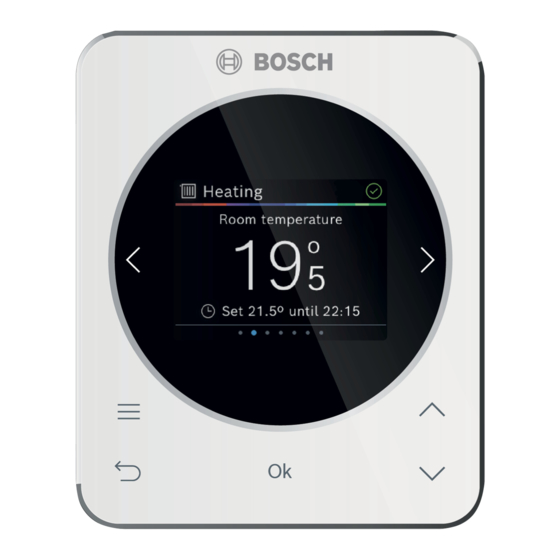

- Seite 6 Angaben zum Produkt Angaben zum Produkt Produktbeschreibung Die RT 800 ist eine Fernbedienung zur Regelung von Heizungsanlagen mit Bedien- feld UI 800. Die vollständige Nutzung aller Möglichkeiten der Heizungsanlage ist nur über das Be- dienfeld UI 800 möglich. Übersicht Bedienelemente und Anzeigen Übersicht...
- Seite 7 Blinkende Werte können mit den Tasten / und . verändert werden. Ruhezustand Nach 5 Minuten ohne Bedienung schaltet RT 800 das Display in den Ruhezustand. Die Helligkeit wird reduziert und ein Bildschirmschoner aktiviert. Dieser Bildschirm- schoner zeigt das Symbol des zuletzt aktiven Menüs und dessen Hauptanzeige.
- Seite 8 Bedienung und Einstellung der wichtigsten Funktionen Bedienung und Einstellung der wichtigsten Funktionen Eine Übersicht zum Aufbau des Menüs und der Position der einzelnen Menüpunkte ist am Ende dieses Dokuments dargestellt. Kapitel 3.1.3 zeigt die Bedienung aus- führlich. ▶ Ggf.mit Tasten < und > zum gewünschten Menü navigieren. Menü...
- Seite 9 Bedienung und Einstellung der wichtigsten Funktionen 3.1.3 Zeitprogramm einstellen Diese Beschreibung gilt analog auch für Zeitprogramme in anderen Menüs. ▶ Taste drücken. Das Display zeigt: Menü Boost starten Heizbetrieb Zeitprogrammverwaltung Zeitprogr. Zurücksetzen Temperatureinstellungen 0010039527-001 ▶ Taste / zweimal drücken. Das Display zeigt: Menü...
- Seite 10 Bedienung und Einstellung der wichtigsten Funktionen ▶ Mit Tasten / und . zum gewünschten Wochentag navigieren und diesen mit Ok auswählen (hier Montag). Das Display zeigt: Montag 06:00 - 23:00 23:00 - 06:00 (Di) + Neuer Schaltpunkt 21.5° bis 22:15 Tag kopieren 0010041006-001 ▶...
- Seite 11 Bedienung und Einstellung der wichtigsten Funktionen Um Stufe/Temperatur zu ändern: ▶ Ggf. mit Tasten < und > zu Stufe /Temperatur navigieren und Taste Ok drücken. Stufe /Temperatur blinkt. ▶ Mit Tasten /und . gewünschte Stufe /Temperatur einstellen und mit Ok be- stätigen.
- Seite 12 Bedienung und Einstellung der wichtigsten Funktionen Menü „Warmwasser“ Warmwasser Warmwasserniveau Komfort bis 12:30 0010041083-001 3.3.1 Warmwassertemperatur zeitlich begrenzt erhöhen ▶ Taste drücken. ▶ Start Extra Warmwasser mit Ok auswählen. ▶ Mit Tasten / und . Laufzeit einstellen und mit Ok bestätigen. ▶...
- Seite 13 Bedienung und Einstellung der wichtigsten Funktionen 3.3.4 Aktuelle Warmwassertemperatur anzeigen ▶ Taste drücken. ▶ Mit Taste / zu Info navigieren und mit Ok auswählen. Die aktuelle Warmwassertemperatur wird angezeigt. Menü „Urlaub“ Im Menü Urlaub kann vor einer geplanten längeren Abwesenheit das Verhalten der Heizungsanlage detailliert eingestellt werden.
- Seite 14 Bedienung und Einstellung der wichtigsten Funktionen 3.4.2 Details für die Urlaubsfunktion einstellen ▶ Taste drücken. ▶ Mit Taste / zu Erweiterte Einstellungen navigieren und mit Ok auswählen. ▶ Mit Tasten / und . zur gewünschten Einstellung navigieren und mit Ok auswäh- len.
- Seite 15 Bedienung und Einstellung der wichtigsten Funktionen Menü „Übersicht“ Übersicht Dienstag, 10.08.21 14:50 20° 0010041090-001 3.6.1 Zeit einstellen ▶ Mit Tasten / und . Stunden einstellen und mit Ok bestätigen -oder- ▶ mit Taste > zur Einstellung der Minuten wechseln. ▶ Mit Tasten / und . Minuten einstellen und mit Ok bestätigen. 3.6.2 Tastensperre ▶...
- Seite 16 Menüs Menüs ▶ Ggf. mit Tasten < und > zum gewünschten Menü navigieren. Je nach Anlagenkonfiguration werden nicht alle Menüs angezeigt. Kapitel 3.1.3 zeigt ein ausführliches Beispiel zur Bedienung. Menü „Übersicht“ Menüpunkt Beschreibung Info Zeigt ggf. Störungen an. Unter HP Info können verschiedene Werte zum Betrieb der Wärmepumpe abgerufen werden.
- Seite 17 Menüs Menü „Heizung“ Menüpunkt Beschreibung Boost starten Startet (bzw. beendet) die zeitlich begrenzte Erhöhung der (Boost beenden) Raumtemperatur. Die Dauer kann auf 1 ... 8 Stunden einge- stellt werden. Heizbetrieb Es gibt 3 verschiedene Betriebsarten für den Heizbetrieb: • • Auto (Heizen nach Zeitprogramm) •...
- Seite 18 Menüs Menüpunkt Beschreibung So/Wi - Umschal- Es gibt 3 verschiedenen Einstellungen für die Sommer/Winter- tung Umschaltung: • Auto: Abhängig von der Außentemperatur wird der Heiz- oder ggf. der Kühlbetrieb aktiviert. • Heizen: Es ist immer der Heizbetrieb aktiv. Geheizt wird aber nur, wenn die Wohnung zu kalt ist.
- Seite 19 Menüs Menüpunkt Beschreibung Zeitprogramm- Für jeden Tag können bis zu 6 Schaltzeiten eingestellt werden. verwaltung Die Mindestdauer einer Phase beträgt 15 Minuten. In der Grundeinstellung sind eingestellt: • Mo-Fr: – ab 05:00: Komfort – ab 23:00: Aus/Eco • Samstag und Sonntag: –...
- Seite 20 Menüs Menü „Pool“ Menüpunkt Beschreibung Pool Betriebsart Es können 2 verschieden Betriebsarten eingestellt werden: • • Zuheiz. Pool zu- Festlegung, ob der elektrische Zuheizer zur Erwärmung des lassen Schwimmbads eingesetzt werden darf. Tab. 4 Menü „Solar“ Menüpunkt Beschreibung Solarstatus Zeigt die Solar-Vorlauftemperatur und den Status der Solar- pumpen an.
- Seite 21 Menüs Menü „Urlaub“ In diesem Menü kann vor einer geplanten längeren Abwesenheit das Verhalten der Heizungsanlage detailliert eingestellt werden. Menüpunkt Beschreibung Urlaubsbeginn Urlaubsende Erweiterte Ein- • Anwenden auf: Die verschiedenen Elemente der Hei- stellungen zungsanlage können separat einbezogen werden. • Heizbetrieb: während des Urlaubs geltender Heizbetrieb •...
- Seite 22 Umweltschutz und Entsorgung Umweltschutz und Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangi- ge Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Gesichts- punkte bestmögliche Technik und Materialien ein.
- Seite 23 Übersicht Menü Ihr Abfallentsorgungsunternehmen oder an den Händler, bei dem Sie das Produkt ge- kauft haben. Weitere Informationen finden Sie hier: www.weee.bosch-thermotechnology.com/ Übersicht Menü Die Menüpunkte erscheinen entsprechend der unten aufgelisteten Reihenfolge. Je nach Anlagenkonfiguration werden nicht alle Menüs angezeigt.
- Seite 24 Übersicht Menü – Zeitkorrektur – Zeitkorrektur einstellen – Kalibration Temp.-Fühler – Temperaturdifferenz einstellen – Tastensperre – Aktivieren / Deaktivieren – Produktinformation – Produktname / Software Version – Werkseinst. zurücks. Heizung – Boost starten/Boost beenden – Boost Laufzeit – Boost-Temperatur – Heizbetrieb –...
- Seite 25 Übersicht Menü – Heizkreis – zeigt den zugewiesenen Heizkreis Zusätzl. Heizkreis – Boost starten/Boost beenden – Heizbetrieb – Aus / Manuell (Heizen mit konstanter Temperatur) / Auto (Heizen nach Zeit- programm) – Kühlbetrieb – Aus / Manuell – Zeitprogrammverwaltung – Wochentag auswählen / Schaltpunkt auswählen / Schaltpunkt ändern / Schaltpunkt anlegen / Schaltpunkt löschen / Schaltpunkte eines Tages kopie- –...
- Seite 26 Übersicht Menü – Zeitprogrammverwaltung – Wochentag auswählen / Schaltpunkt auswählen / Schaltpunkt ändern / Schaltpunkt anlegen / Schaltpunkt löschen / Schaltpunkte eines Tages kopie- – Zeitprogr. Zurücksetzen – Zeitprogramm zurücksetzen? – Red. WW-Temp. bei Alarm – Ja / Nein – Status therm. Desinfektion –...
- Seite 27 Übersicht Menü Urlaub – Von – Bis – Erweiterte Einstellungen – Anwenden auf – Heizkreis 1...4 / WW / WW 2 / Lüftung – Heizbetrieb – Wie Samstag-Zeitprog. / An - Solltemperatur / Aus / Eco – Wunschraumtemperatur – Warmwasser –...
- Seite 28 DEUTSCHLAND ÖSTERREICH Bosch Thermotechnik GmbH Robert Bosch AG Postfach 1309 Geschäftsbereich Thermotechnik D-73243 Wernau Göllnergasse 15-17 www.bosch-einfach-heizen.de A-1030 Wien Kundendienstannahme Allgemeine Anfragen: (24-Stunden-Service) +43 1 79 722 8391 Telefon: (0 18 06) 337 337 Technische Hotline: Telefax: (0 18 03) 337 339 +43 1 79 722 8666 Thermotechnik.Kundendienst@...
