Angaben zum Produkt
2

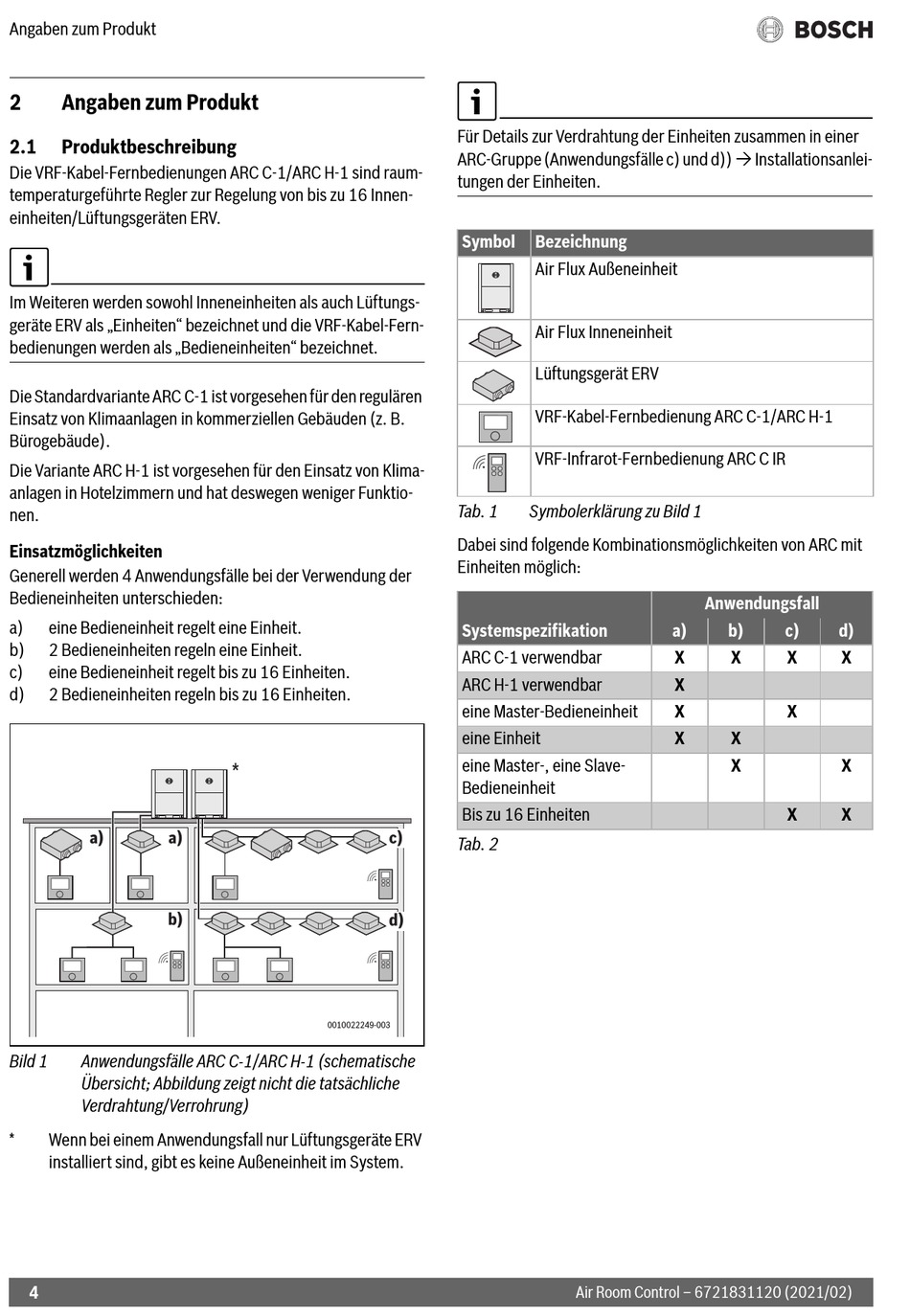

Angaben zum Produkt
2.1
Produktbeschreibung
Die VRF-Kabel-Fernbedienungen ARC C-1/ARC H-1 sind raum-
temperaturgeführte Regler zur Regelung von bis zu 16 Innen-
einheiten/Lüftungsgeräten ERV.
Im Weiteren werden sowohl Inneneinheiten als auch Lüftungs-
geräte ERV als „Einheiten" bezeichnet und die VRF-Kabel-Fern-
bedienungen werden als „Bedieneinheiten" bezeichnet.
Die Standardvariante ARC C-1 ist vorgesehen für den regulären
Einsatz von Klimaanlagen in kommerziellen Gebäuden (z. B.
Bürogebäude).
Die Variante ARC H-1 ist vorgesehen für den Einsatz von Klima-
anlagen in Hotelzimmern und hat deswegen weniger Funktio-
nen.
Einsatzmöglichkeiten
Generell werden 4 Anwendungsfälle bei der Verwendung der
Bedieneinheiten unterschieden:
a)
eine Bedieneinheit regelt eine Einheit.
b)
2 Bedieneinheiten regeln eine Einheit.
c)
eine Bedieneinheit regelt bis zu 16 Einheiten.
d)
2 Bedieneinheiten regeln bis zu 16 Einheiten.
a)
a)
b)
Bild 1
Anwendungsfälle ARC C-1/ARC H-1 (schematische
Übersicht; Abbildung zeigt nicht die tatsächliche
Verdrahtung/Verrohrung)
*
Wenn bei einem Anwendungsfall nur Lüftungsgeräte ERV
installiert sind, gibt es keine Außeneinheit im System.
4
*
c)
d)
0010022249-003
Für Details zur Verdrahtung der Einheiten zusammen in einer
ARC-Gruppe (Anwendungsfälle c) und d)) Installationsanlei-
tungen der Einheiten.
Symbol
Bezeichnung
Air Flux Außeneinheit
Air Flux Inneneinheit
Lüftungsgerät ERV
VRF-Kabel-Fernbedienung ARC C-1/ARC H-1
VRF-Infrarot-Fernbedienung ARC C IR
Tab. 1
Symbolerklärung zu Bild 1
Dabei sind folgende Kombinationsmöglichkeiten von ARC mit
Einheiten möglich:
Systemspezifikation
ARC C-1 verwendbar
ARC H-1 verwendbar
eine Master-Bedieneinheit
eine Einheit
eine Master-, eine Slave-
Bedieneinheit
Bis zu 16 Einheiten
Tab. 2
Air Room Control – 6721831120 (2021/02)
Anwendungsfall
a)
b)
c)
d)
X
X
X
X
X
X
X
X
X
X
X
X
X
