ATTENTION :
Il faudra veiller à ne pas érafler la surface de la coupole lors de
l'installation ou le réglage de la caméra.
Veillez à ne PAS endommager, déformer ou exposer le câble dans
une zone dangereuse.
Les vis de fixation du couvercle du dôme doivent être serrées de
sorte qu'il n'y ait aucune lacune entre le couvercle de l'objectif et
la coupole afin de prévenir l'infiltration de lumière des IR LED.

Connexions d'alimentation

Assurez-vous que l´alimentation secteur est déconnectée avant l'installation. La caméra
peut fonctionner en 24 V CA ou en 12 V CC ainsi qu'avec une alimentation bitension et
par PoE (IEEE Std. 802.3af ). Les mises à la terre primaire et secondaire sont complètement
isolées pour éviter les éventuels problèmes de boucle de masse.
1. Brancher le câble réseau dans la prise RJ-45 Ethernet. Quand le PoE est l'unique
source d'alimentation, il n'est pas nécessaire de connecter le terminal de courant.
2. Si un courant CC 12 V ou CA 24 V local est requis, connectez d'abord le connecteur
basse tension (CC 12 V ou CA 24 V), puis l'adaptateur CA aux sorties de courant
alternatif afin d'éviter une réinitialisation inopportune due à une instabilité de
l'alimentation et des dommages en cas de surtension sans charge.
i Quand le PoE et la l'alimentation en bitension sont connectés simultanément, le
courant local est prioritaire.
56
All manuals and user guides at all-guides.com

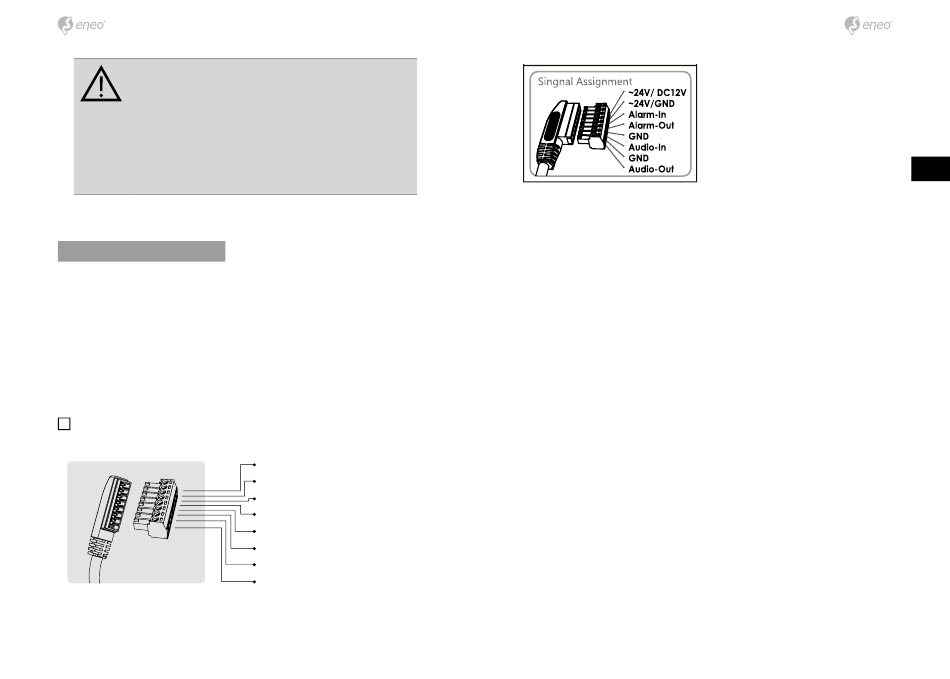

CA24V/CC12V (câble rouge)
CA24V/GND (câble noir)
Alarm-IN (Câble vert)
Alarm-OUT (Câble bleu)
ok, GND (Câble gris)
Audio-IN (Câble brun)
ok, GND (Câble gris)
Audio-OUT (Câble orange)
Apposer l'étiquette de l'affectation de signal en un lieu visible pour référence de câblage.
