5. Wenn Sie externe Eingangs- oder Ausgangsgeräte (wie Türkontakte, Relais oder Ähnliches) an die
Kamera anschließen möchten, verwenden Sie dazu die digitalen E/A-Anschlusskabel der Kamera.
Weitere Informationen finden Sie unter
6. Wenn externe Mikrofone und/oder Lautsprecher an die Kamera angeschlossen werden müssen,
verbinden Sie die Geräte mit den E/A-Audiokabeln der Kamera. Weitere Informationen finden Sie
unter
Anschließen an externe Audio- und E/A-Geräte auf

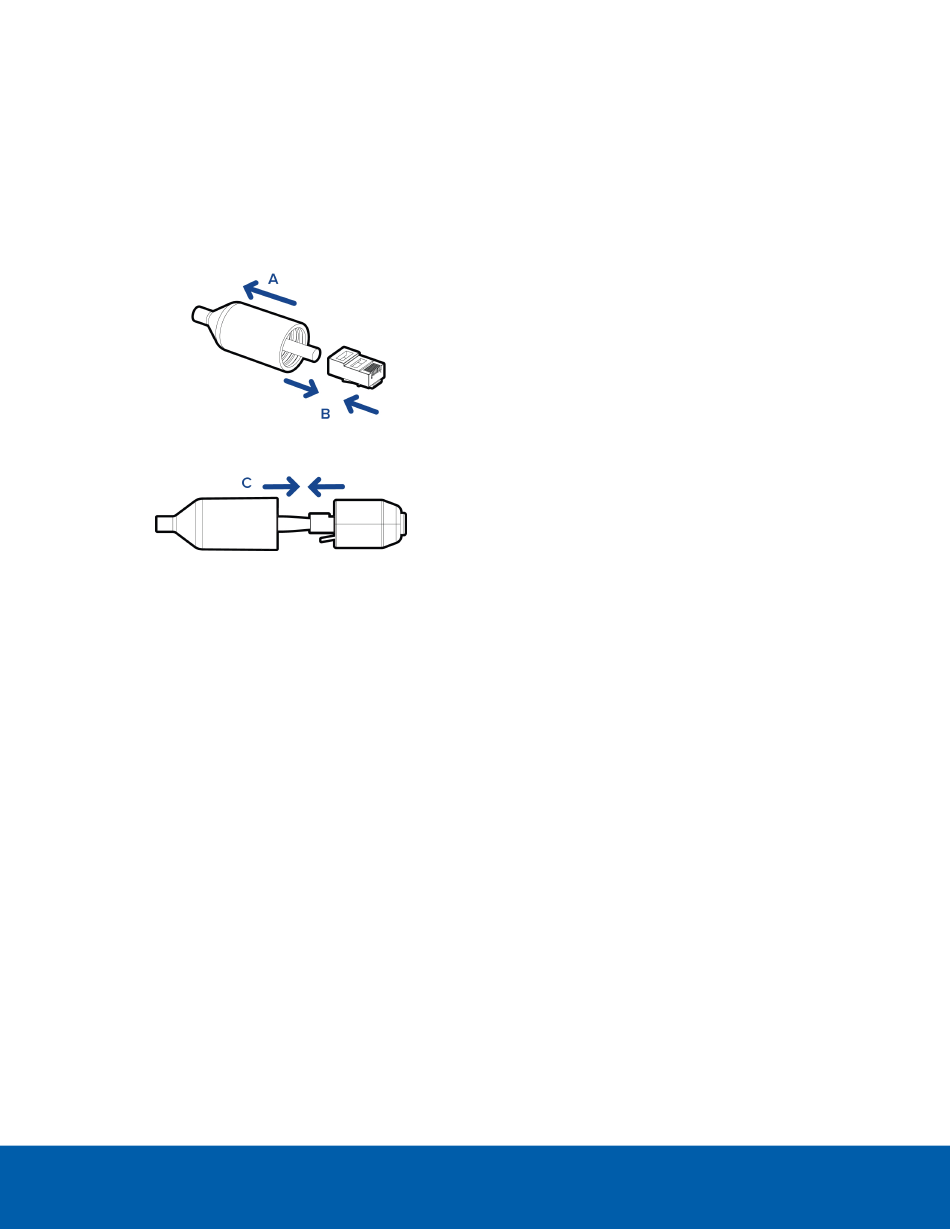

7. Installieren Sie die schützende Kabeltülle. Sie können diesen Schritt überspringen, wenn Sie die
optionale Anschlussdose verwenden.
a. Entfernen Sie die schützende Kabeltülle, die über den Ethernet-Anschluss vorinstalliert ist, und
fädeln Sie dann ein Ende des Ethernet-Kabels hindurch.
Vergewissern Sie sich, dass die Ausrichtung des Kabels und der Tülle der Abbildung
entspricht.
b. Crimpen Sie das Ethernet-Kabel.
c. Nachdem Sie das Kabel an die Kamera angeschlossen haben, schieben Sie die Tülle über den
Ethernet-Anschluss.
Montieren der Dome-Kamera
Anschließen an externe Audio- und E/A-Geräte auf
Seite16.
Seite16.
