4 Produktbeschreibung
4.1 Aufbau und Funktion

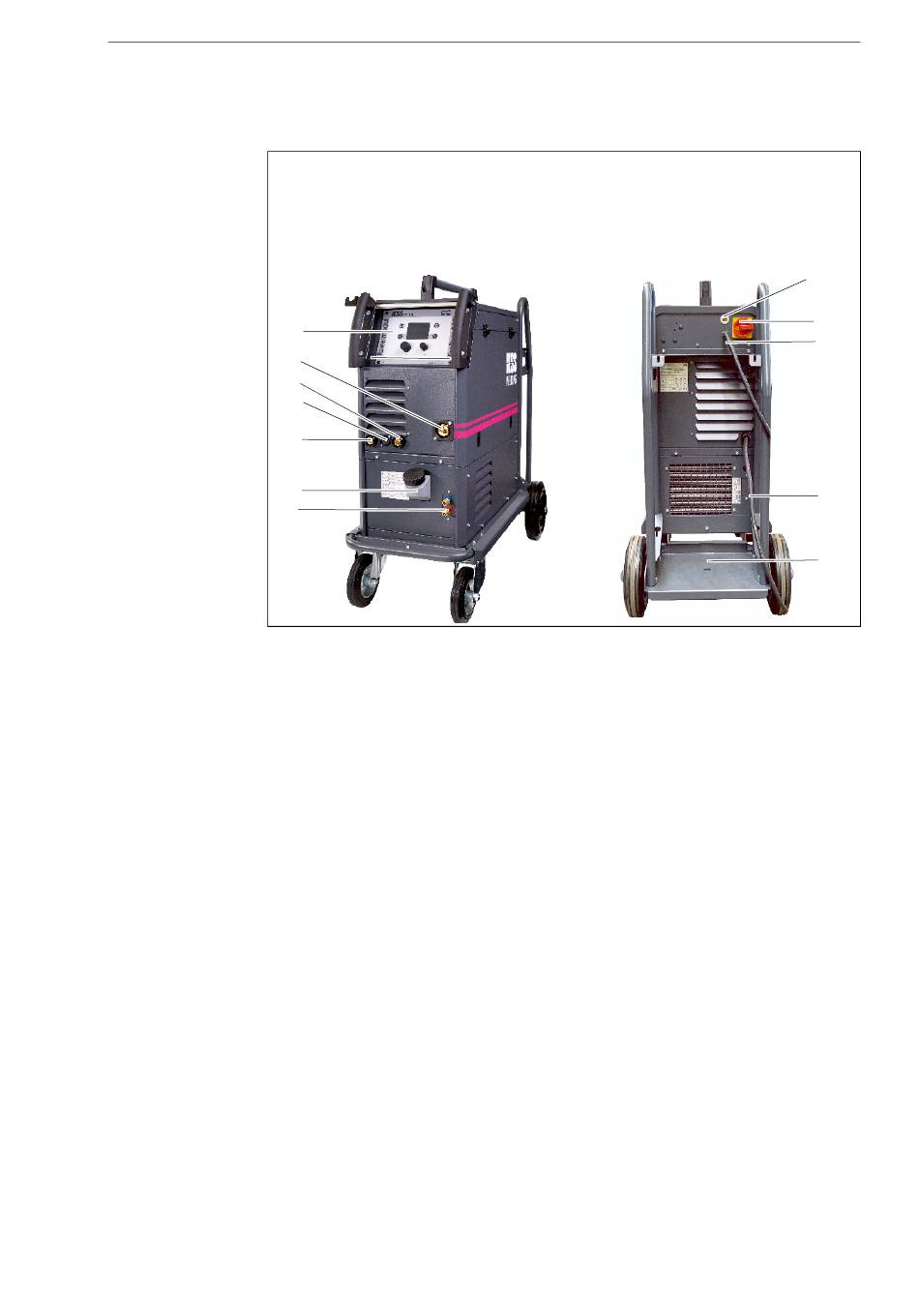

Abb. 2
A Steuerbox
B Netzwerkanschluss (Option)
C Hauptschalter
D Gasanschluss
E Netzanschlusskabel
F Abstellfläche Schutzgasflasche
Das Gerät ist Bestandteil eines MIG/MAG-Schweißsystems. Der Schweißdraht wird über
Drahtvorschubrollen durch das Schweißbrenner-Schlauchpaket zum Schweißbrenner transportiert. Das
Gerät ist mit einer Steuerbox zur Bedienung des Geräts während des Schweißvorgangs ausgestattet. Alle
Elektronikbauteile sind im Metallgehäuse integriert.
Das Gerät ist optional mit einer Umlaufkühlung für flüssiggekühlte Schweißbrenner ausgestattet. Im
Kühlmitteltank befindet sich Kühlmittel, das mithilfe einer Pumpe zum Schweißbrenner befördert wird und
Wärme am Schweißbrenner aufnimmt. Das aufgewärmte Kühlmittel läuft zurück ins Gerät und wird über
einen luftgekühlten Wärmetauscher wieder heruntergekühlt.
Aufbau
A
L
K
J
I
H
G
4 Produktbeschreibung
G Kühlmittelanschlusskupplungen (Option)
H Kühlmitteltank
I Massebuchse Minuspol
J Anschluss up/down Brenner
K Massebuchse Pluspol
L Eurozentralanschlussbuchse
B
C
D
E
F
