Typenschild, Ce- Und Gehäuse-Kennzeichnung; Anzugsmomente; Durchflusswerte - Richter KA-N Serie Einbau- Und Betriebsanleitung

Bodenablass-kugelhahn mit kugelwelle oder al2o3-kugel/ schaltwelle und richter envipack universal-stopfbuchse
Inhaltsverzeichnis

Werbung

Baureihen KA-N/F, KAP-N/F
Optionen :
♦ Richter ENVIPACK Doppelte Stopfbuchse
für besonders hohe Sicherheitsanforderungen,
selbstnachstellend.
Auf Wunsch mit Warn- oder Spülanschluss.
♦ Schaltwellenverlängerung
♦ Hebelerhöhung
♦ Endschalter
für Fernüberwachung bei hand- und fernbetätigten
Kugelhähnen.
♦ Edelstahl-Heizmantel
nachrüstbar, für alle üblichen Wärmeträger geeig-
net.
1.1
Typenschild, CE- und
Gehäuse-Kennzeichnung
Das Typenschild aus Edelstahl ist unverlierbar auf das
Gehäuse genietet:
Wenn der Betreiber seine Kennzeichnung anbringt, ist
darauf zu achten, dass die Armatur mit dem Anwen-
dungsfall übereinstimmt.

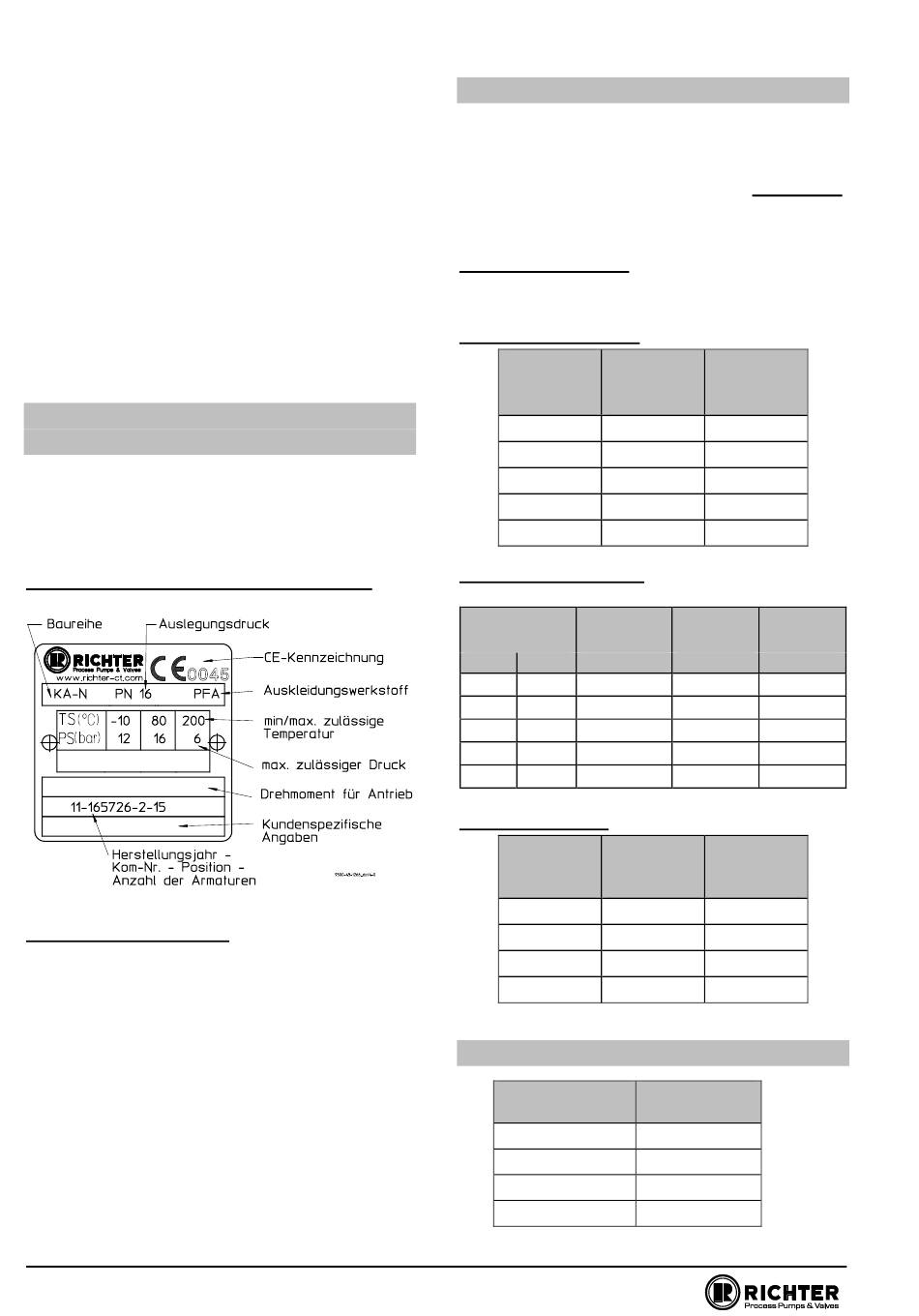

Beispiel: Typenschild mit CE-Kennzeichnung
Gehäuse-Kennzeichnung :
Nach DIN EN 19 und AD 2000 A4 sind auf dem
Gehäuse erkennbar:
♦ Nennweite
♦ Auslegungsdruck
♦ Gehäusewerkstoff
♦ Herstellerzeichen
♦ Schmelznummer/Gießereikennzeichen
♦ Gießdatum
9520-017-de
Revision 13
TM 9549
Ausgabe 11/2018
1.2

Anzugsmomente

Alle Schrauben gefettet, über Kreuz anziehen!
Die genannten Anzugsmomente für Rohrleitungs-
schrauben, bzw. Gehäuseschrauben dürfen nicht
überschritten werden. Ausnahme siehe Abschnitt 8,
Flanschverbindung Armatur/Rohrleitung undicht.
Es werden folgende Anzugsmomente empfohlen:
Stopfbuchsschrauben
Stopfbuchsbrille 503 anziehen bis Federbrille 502
ohne Spalt anliegt.
Rohrleitungsschrauben
Flansch-
Schrauben
Nennweite
[mm]
[ISO/DIN]
25
4 x M12
50
4 x M16
80
8 x M16
100
8 x M16
150
8 x M20
Rohrleitungsschrauben, Flansche ISO/DIN,
nach ASME gebohrt, Class 150
Flansch-
Schrauben
Nennweite
[mm]
[inch]
[ASME]
25
1"
4 x ½"
50
2"
4 x ⅝"
80
3"
4 x ⅝"
100
4"
8 x ⅝"
150
6"
8 x ¾"
Gehäuseschrauben
Nennweite
Schrauben
[mm]
[ISO/DIN]
50/25
4 x M12
80/50
4 x M16
100/50
4 x M16
150/100
8 x M16
1.3

Durchflusswerte

Nennweite
[mm]
25/50
80/50
100/50
150/100
Seite 4
Anzugs-
moment
[Nm]
10
26
25
35
65
Anzugs-
Anzugs-
moment
moment
[in-lbs]
[Nm]
70
8
220
25
400
45
310
35
710
80
Anzugs-
moment
[Nm]
35
45
45
60
kv100
3
[m
/h]
22
90
87
388
