EINBAU- UND BETRIEBSANLEITUNG

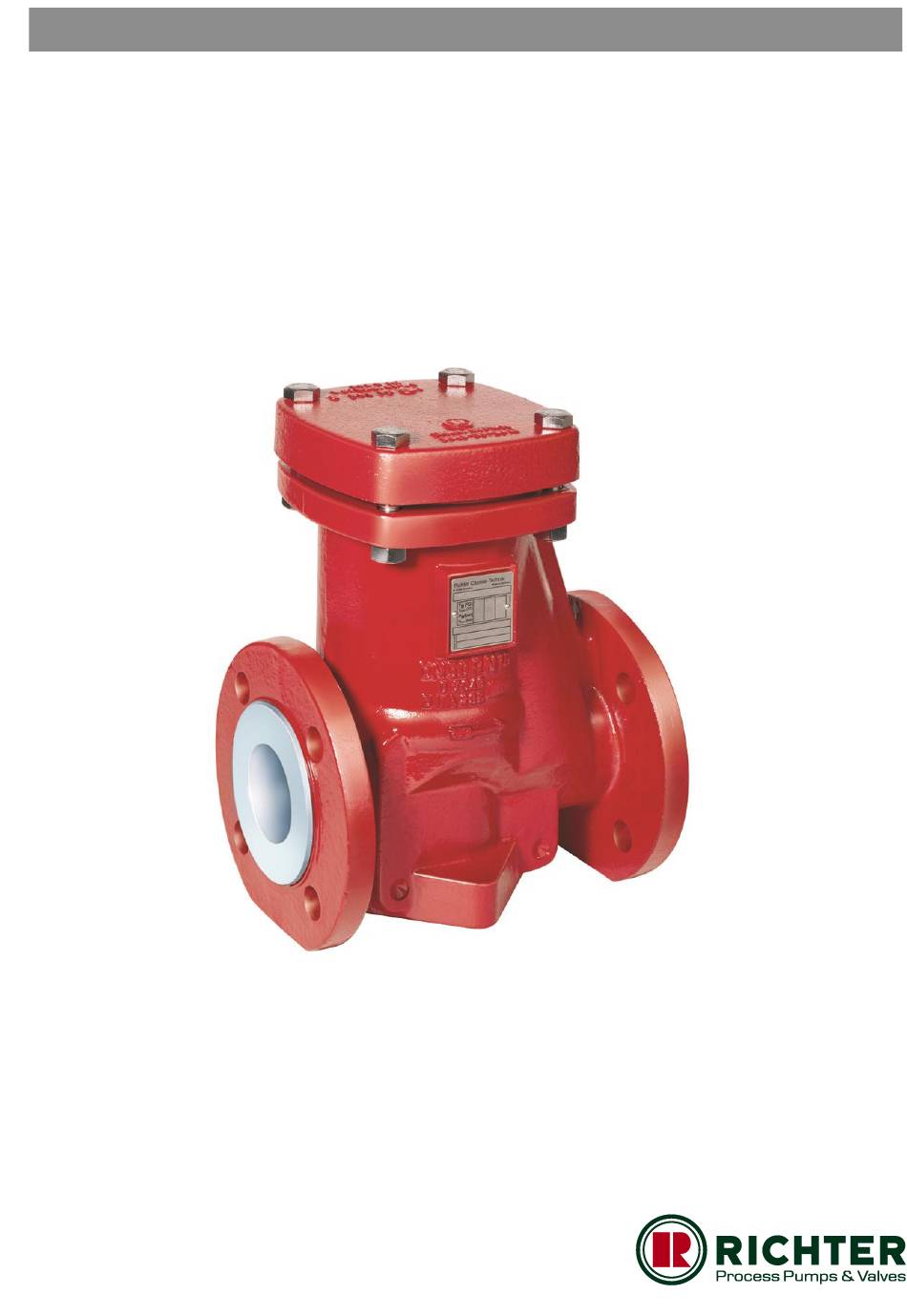

Baureihe GR/F
Kegel-Rückschlagventil
Vollkegel
Für künftige Verwendung aufbewahren !
Diese Betriebsanleitung vor dem Transport, Einbau,
Betrieb und der Instandhaltung genau beachten!
Änderungen vorbehalten ohne besondere Ankündigung.
Der Nachdruck ist grundsätzlich mit Angabe der Quelle zulässig.
© Richter Chemie-Technik GmbH.
9550-025-de Revision 14 Ausgabe 05/2022
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Richter GR/F Serie
Inhaltszusammenfassung für Richter GR/F Serie
- Seite 1 Für künftige Verwendung aufbewahren ! Diese Betriebsanleitung vor dem Transport, Einbau, Betrieb und der Instandhaltung genau beachten! Änderungen vorbehalten ohne besondere Ankündigung. Der Nachdruck ist grundsätzlich mit Angabe der Quelle zulässig. © Richter Chemie-Technik GmbH. 9550-025-de Revision 14 Ausgabe 05/2022...
-
Seite 2: Inhaltsverzeichnis
QM 0912-16-2001_de ♦ Herstellererklärung TA-Luft Technische Daten Hersteller : TA Luft zertifiziert Richter Chemie-Technik GmbH Festigkeit und Dichtheit (P10, P11) des drucktragen- Otto-Schott-Str. 2 den Gehäuses nach DIN EN 12266-1 geprüft D-47906 Kempen Gasdicht (P12) im Sitz nach DIN EN 12266-1,... -
Seite 3: Typenschild, Ce- Und Gehäuse-Kennzeichnung
Baureihe GR/F Seite 3 Für die Baugrößen DN 15, 20 und 25 ist keine CE- Werkstoffe : Kennzeichnung zulässig, Typenschild Gehäusewerkstoff: Sphäroguss EN-JS 1049 / entsprechend ohne CE-Kennzeichnung. ASTM A 395 …/F Auskleidungswerkstoff: PFA Gehäuse-Kennzeichnung leitfähige Ausführung …/F-L auf Wunsch: Nach DIN EN 19 und AD 2000 A4 sind auf dem Temperaturbereich : Gehäuse erkennbar:... -
Seite 4: Einschraubwerkzeuge Für Ventilsitze
Baureihe GR/F Seite 4 Deckelschrauben Druck-Temperatur-Diagramm Flansch- Schrauben Anzugsmoment 2014/68/EU (PED), AD2000, DIN EN 16668 Nennweite [mm] [inch] [ISO/DIN] [Nm] [in-lbs] ½" 4 x M10 ¾" 4 x M10 1" 4 x M12 1½" 4 x M12 2" 4 x M12 2½"... -
Seite 5: Sicherheitshinweise
♦ Gefährdung der Umwelt durch Leckage von gefährlichen Stoffen. Bestimmungsgemäße Verwendung Richter Rückschlagventile der Baureihe GR/F sind druckhaltende Ausrüstungsteile gemäß DGRL zur Durchleitung von Fluiden in Richtung des am Gehäuse vorhandenen Durchflusspfeiles und zur Sperrung der Durchleitung in der Gegenrichtung. -
Seite 6: Hinweise Für Den Einsatz In Explosionsgefährdeten Bereichen In Anlehnung An Die Richtlinie 2014/34/Eu (Atex)
Baureihe GR/F Seite 6 Hinweise für den Einsatz in explosionsgefährdeten Bereichen in Anlehnung an die Richtlinie 2014/34/EU (ATEX) Die Armaturen sind grundsätzlich für den Einsatz im aus der Anlage 1 Stunde abzuwarten, um einen Ex-Bereich bestimmt und unterliegen demzufolge dem Abbau von statischen Ladungsspitzen zu ermögli- Konformitätsbewertungsverfahren Richtlinie... -
Seite 7: Hinweis Für Ta Luft Zertifizierte Armaturen
Baureihe GR/F Seite 7 ♦ Dies kann im einfachsten Falle über die Rohrlei- Armatur zu erwarten. Die Inspektionsintervalle sollen gegenüber den üblichen Zeiten reduziert tungsschrauben mittels Zahnscheiben realisiert werden. werden. ♦ Antriebe und elektrisch betriebene Peripheriegerä- ♦ Ansonsten muss durch andere Maßnahmen, z.B. te wie z.B. -
Seite 8: Einbau
Metalleinlage Auf Kundenwunsch wird an beiden Flanschen je ein verwenden. Gewindestift M6 mit 6kt-Mutter und Unterlegscheibe Diese sind als Sonderzubehör aus dem Richter als zusätzlicher Erdungungsanschluss angebracht. Lieferprogramm erhältlich. Ansonsten muss durch andere Maßnahmen, z.B. Kabelbrücken, die Erdung sichergestellt werden. -
Seite 9: Betrieb
Baureihe GR/F Seite 9 Betrieb ♦ Bei Betrieb mit Feststoffanteilen tritt erhöhter Erstinbetriebnahme Verschleiß auf. ♦ Bei Betrieb unter Kavitation tritt erhöhter Ver- Im Normalfall sind die Armaturen mit Luft oder Wasser schleiß auf. auf Dichtheit überprüft worden. Vor der Erstinbetrieb- ♦... -
Seite 10: Instandhaltung
Rundschnur 522 mit einer Zange aus dem Ventil- versucht werden, die Dichtfläche nachzuarbeiten. kegel 204 ziehen. ♦ Den neuen Ventilsitz 205 mit dem Richter- ♦ Ventilkegel 204 auswechseln. Einschraubwerkzeug ohne Schmiermittel in das ♦ Prüfen, ob der Ventilsitz 205 noch in Ordnung ist. -
Seite 11: Schnittzeichnung
Baureihe GR/F Seite 11 10.2 Schnittzeichnung 9550-025-de Revision 14 TM 10477 Ausgabe 05/2022... -
Seite 12: Maßblatt
Baureihe GR/F Seite 12 10.3 Maßblatt Baulänge und Flansche nach ISO/DIN, PN 16 oder Flansche gebohrt nach ASME B16.5 Class 150 15/20 Maße in mm Baulänge nach ANSI/ISA 78.08.01, class 150, Flansche nach ASME B16.5 Class 150 ½" / ¾" 1"... -
Seite 17: Unbedenklichkeitserklärung
Unternehmen, ihre Arbeitnehmer bzw. Mensch und Umwelt vor schädlichen Einwirkungen beim Umgang mit gefährlichen Stoffen zu schützen. Eine Inspektion/Reparatur von RICHTER -Produkten und deren Teilen erfolgt deshalb nur, wenn beigefügte Erklä- rung von autorisiertem und qualifiziertem Fachpersonal korrekt und vollständig ausgefüllt vorliegt. - Seite 18 Sicherheitsinformationen/Unbedenklichkeitserklärung über die Kontamination von Richter-Pumpen, -Armaturen, -Ventilen und Komponenten ANWENDUNGSBEREICH UND ZWECK Jeder Unternehmer (Betreiber) trägt die Verantwortung für die Gesundheit und Sicherheit seiner Arbeitnehmer. Sie erstreckt sich auch auf das Personal, das Reparaturen beim Betreiber oder beim Auftragnehmer ausführt.
- Seite 19 PLZ, Ort : Austausch/Ersatz bereits veranlasst / erhalten Ansprechpartner : Rückgabe: Miete Leihe zur Gutschrift Telefon : Fax : Endverwender : A. Angaben zum Richter-Produkt: Fehlerbeschreibung: Typenbezeichnung: Artikelnummer: Seriennummer: B. Zustand des Richter-Produkts: Nein Nein Kontaminierung : Nein War es in Betrieb ? ...
- Seite 20 Fax: + 91 / 22 / 287 94 680 Email: RichterCedarFalls-Info@idexcorp.com Email: RichterMumbai-Info@idexcorp.com Internet: www.richter-inc.com Internet: www.richter-ct.com © Richter Chemie-Technik GmbH 2022 Ausgabe 09/2022 Revision 2.0 Änderungen ohne Ankündigung vorbehalten. 9550B025-de Diese Einbau- und Betriebsanleitung ist aufzubewahren! Richter™ = Richter Chemie-Technik GmbH; IDEX™ = IDEX Corporation...
