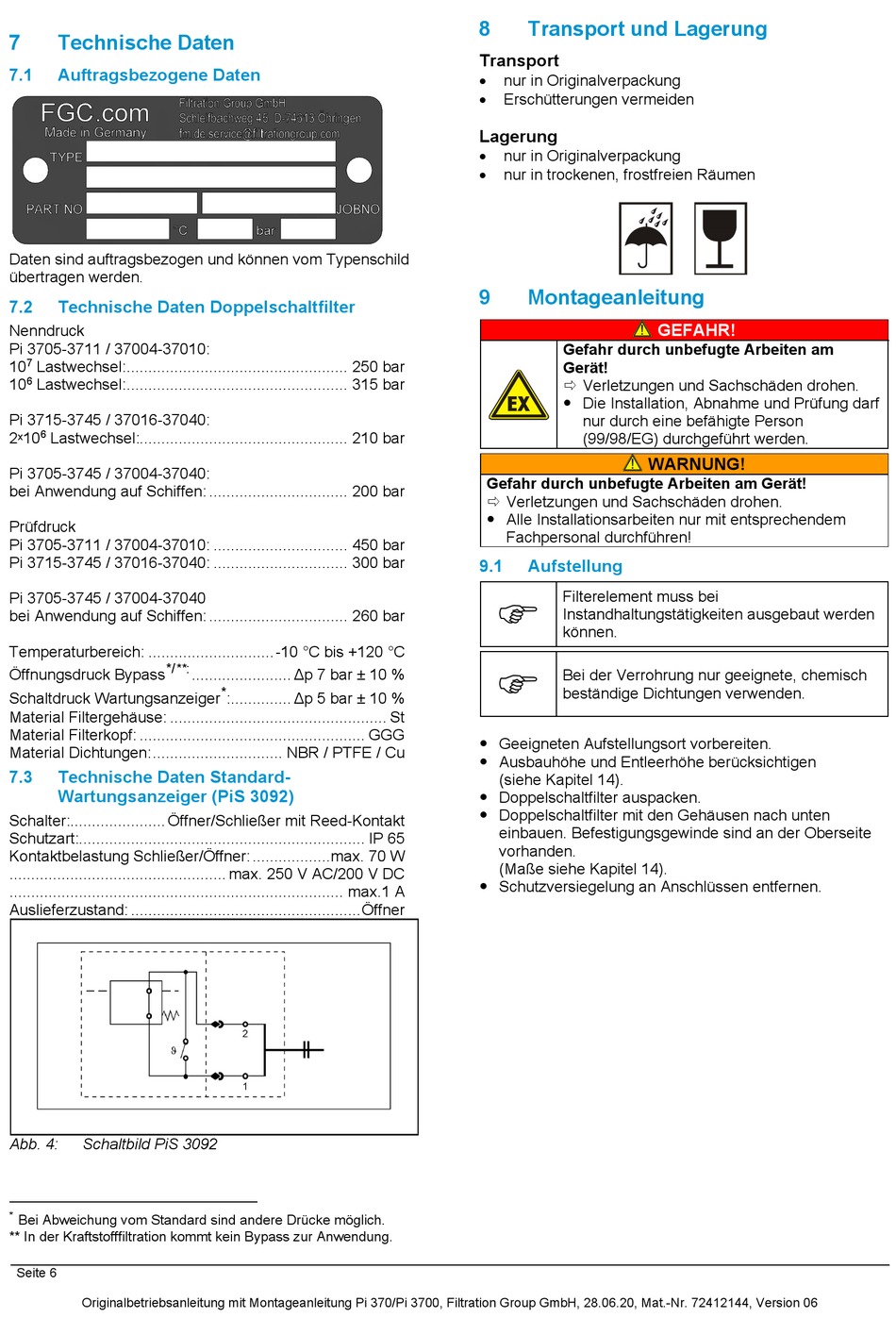

7
Technische Daten
7.1
Auftragsbezogene Daten
Daten sind auftragsbezogen und können vom Typenschild
übertragen werden.
7.2
Technische Daten Doppelschaltfilter
Nenndruck
Pi 3705-3711 / 37004-37010:
10
7
Lastwechsel: ................................................... 250 bar
10
6
Lastwechsel: ................................................... 315 bar
Pi 3715-3745 / 37016-37040:
2ˣ10
6
Lastwechsel:................................................ 210 bar
Pi 3705-3745 / 37004-37040:
bei Anwendung auf Schiffen: ................................ 200 bar
Prüfdruck
Pi 3705-3711 / 37004-37010: ............................... 450 bar
Pi 3715-3745 / 37016-37040: ............................... 300 bar
Pi 3705-3745 / 37004-37040
bei Anwendung auf Schiffen: ................................ 260 bar
Temperaturbereich: ............................. -10 °C bis +120 °C
*/ ** :
Öffnungsdruck Bypass
Schaltdruck Wartungsanzeiger
Material Filtergehäuse: .................................................. St
Material Filterkopf: .................................................... GGG
Material Dichtungen: .............................. NBR / PTFE / Cu
7.3
Technische Daten Standard-
Wartungsanzeiger (PiS 3092)
Schalter:...................... Öffner/Schließer mit Reed-Kontakt
Schutzart:.................................................................. IP 65
Kontaktbelastung Schließer/Öffner: ..................max. 70 W
.................................................. max. 250 V AC/200 V DC
............................................................................. max.1 A
Auslieferzustand: ..................................................... Öffner
Abb. 4:
Schaltbild PiS 3092
*
Bei Abweichung vom Standard sind andere Drücke möglich.
** In der Kraftstofffiltration kommt kein Bypass zur Anwendung.
Seite 6
Originalbetriebsanleitung mit Montageanleitung Pi 370/Pi 3700, Filtration Group GmbH, 28.06.20, Mat.-Nr. 72412144, Version 06
....................... Δp 7 bar ± 10 %
*
: .............. Δp 5 bar ± 10 %
8
Transport und Lagerung
Transport
•
nur in Originalverpackung
Erschütterungen vermeiden
•
Lagerung
nur in Originalverpackung
•
•
nur in trockenen, frostfreien Räumen
9
Montageanleitung
Gefahr durch unbefugte Arbeiten am
Gerät!
Verletzungen und Sachschäden drohen.
Die Installation, Abnahme und Prüfung darf
nur durch eine befähigte Person
(99/98/EG) durchgeführt werden.
WARNUNG!
Gefahr durch unbefugte Arbeiten am Gerät!
Verletzungen und Sachschäden drohen.
Alle Installationsarbeiten nur mit entsprechendem
Fachpersonal durchführen!
9.1
Aufstellung
Filterelement muss bei
Instandhaltungstätigkeiten ausgebaut werden
können.
Bei der Verrohrung nur geeignete, chemisch
beständige Dichtungen verwenden.
Geeigneten Aufstellungsort vorbereiten.
Ausbauhöhe und Entleerhöhe berücksichtigen
(siehe Kapitel 14).
Doppelschaltfilter auspacken.
Doppelschaltfilter mit den Gehäusen nach unten
einbauen. Befestigungsgewinde sind an der Oberseite
vorhanden.
(Maße siehe Kapitel 14).
Schutzversiegelung an Anschlüssen entfernen.
GEFAHR!
