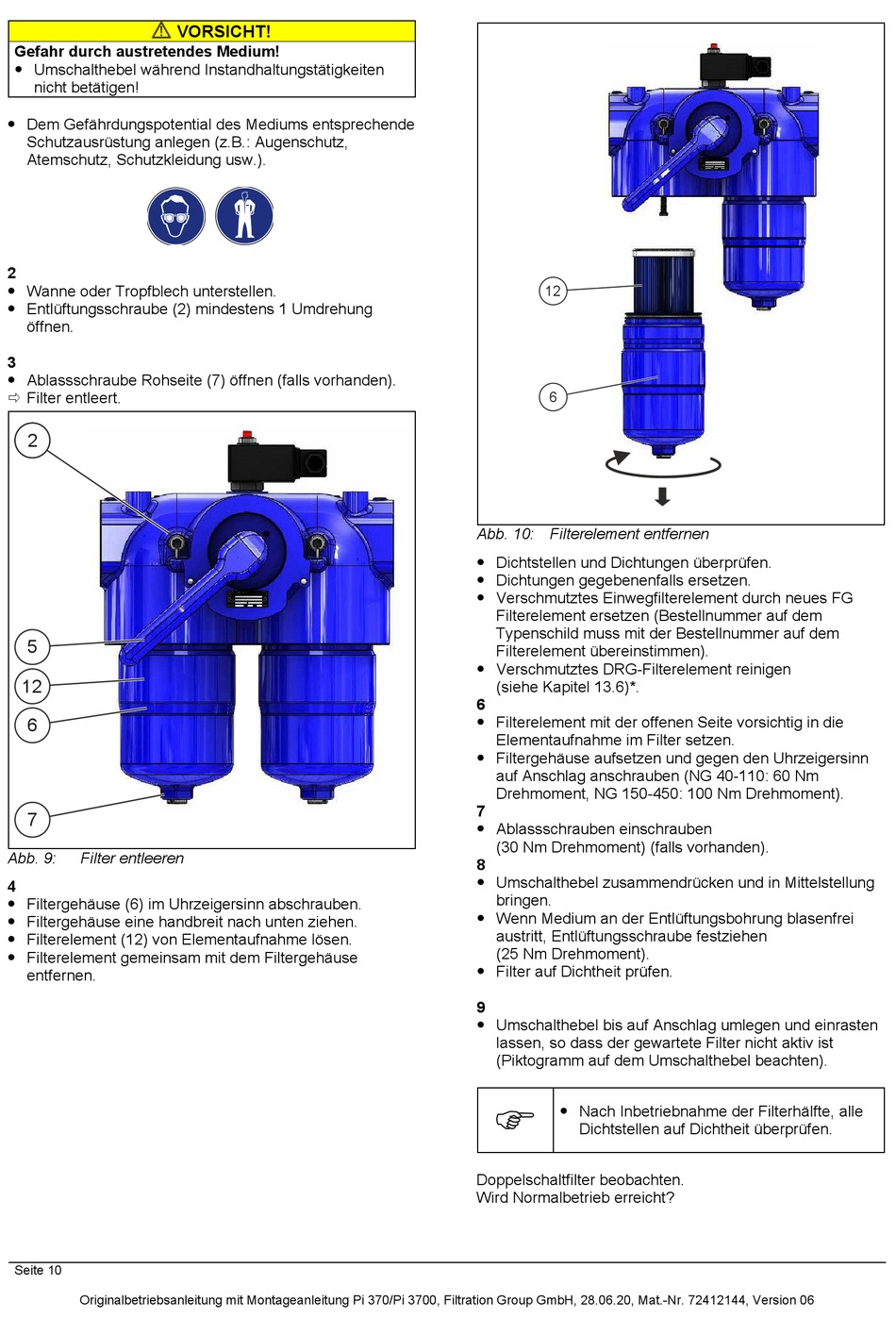

Filtration Group Pi 370 Betriebsanleitung Und Montageanleitung Seite 12

VORSICHT!
Gefahr durch austretendes Medium!
 Umschalthebel während Instandhaltungstätigkeiten
nicht betätigen!
 Dem Gefährdungspotential des Mediums entsprechende
Schutzausrüstung anlegen (z.B.: Augenschutz,
Atemschutz, Schutzkleidung usw.).
2
 Wanne oder Tropfblech unterstellen.
 Entlüftungsschraube (2) mindestens 1 Umdrehung
öffnen.
3
 Ablassschraube Rohseite (7) öffnen (falls vorhanden).
 Filter entleert.
2 1
5
12
6
7
Abb. 9: Filter entleeren
4
 Filtergehäuse (6) im Uhrzeigersinn abschrauben.
 Filtergehäuse eine handbreit nach unten ziehen.
 Filterelement (12) von Elementaufnahme lösen.
 Filterelement gemeinsam mit dem Filtergehäuse
entfernen.
Seite 10
Originalbetriebsanleitung mit Montageanleitung Pi 370/Pi 3700, Filtration Group GmbH, 28.06.20, Mat.-Nr. 72412144, Version 06
12
6
Abb. 10: Filterelement entfernen
 Dichtstellen und Dichtungen überprüfen.
 Dichtungen gegebenenfalls ersetzen.
 Verschmutztes Einwegfilterelement durch neues FG
Filterelement ersetzen (Bestellnummer auf dem
Typenschild muss mit der Bestellnummer auf dem
Filterelement übereinstimmen).
 Verschmutztes DRG-Filterelement reinigen
(siehe Kapitel 13.6)*.
6
 Filterelement mit der offenen Seite vorsichtig in die
Elementaufnahme im Filter setzen.
 Filtergehäuse aufsetzen und gegen den Uhrzeigersinn
auf Anschlag anschrauben (NG 40-110: 60 Nm
Drehmoment, NG 150-450: 100 Nm Drehmoment).
7
 Ablassschrauben einschrauben
(30 Nm Drehmoment) (falls vorhanden).
8
 Umschalthebel zusammendrücken und in Mittelstellung
bringen.
 Wenn Medium an der Entlüftungsbohrung blasenfrei
austritt, Entlüftungsschraube festziehen
(25 Nm Drehmoment).
 Filter auf Dichtheit prüfen.
9
 Umschalthebel bis auf Anschlag umlegen und einrasten
lassen, so dass der gewartete Filter nicht aktiv ist
(Piktogramm auf dem Umschalthebel beachten).
 Nach Inbetriebnahme der Filterhälfte, alle
Dichtstellen auf Dichtheit überprüfen.
Doppelschaltfilter beobachten.
Wird Normalbetrieb erreicht?
