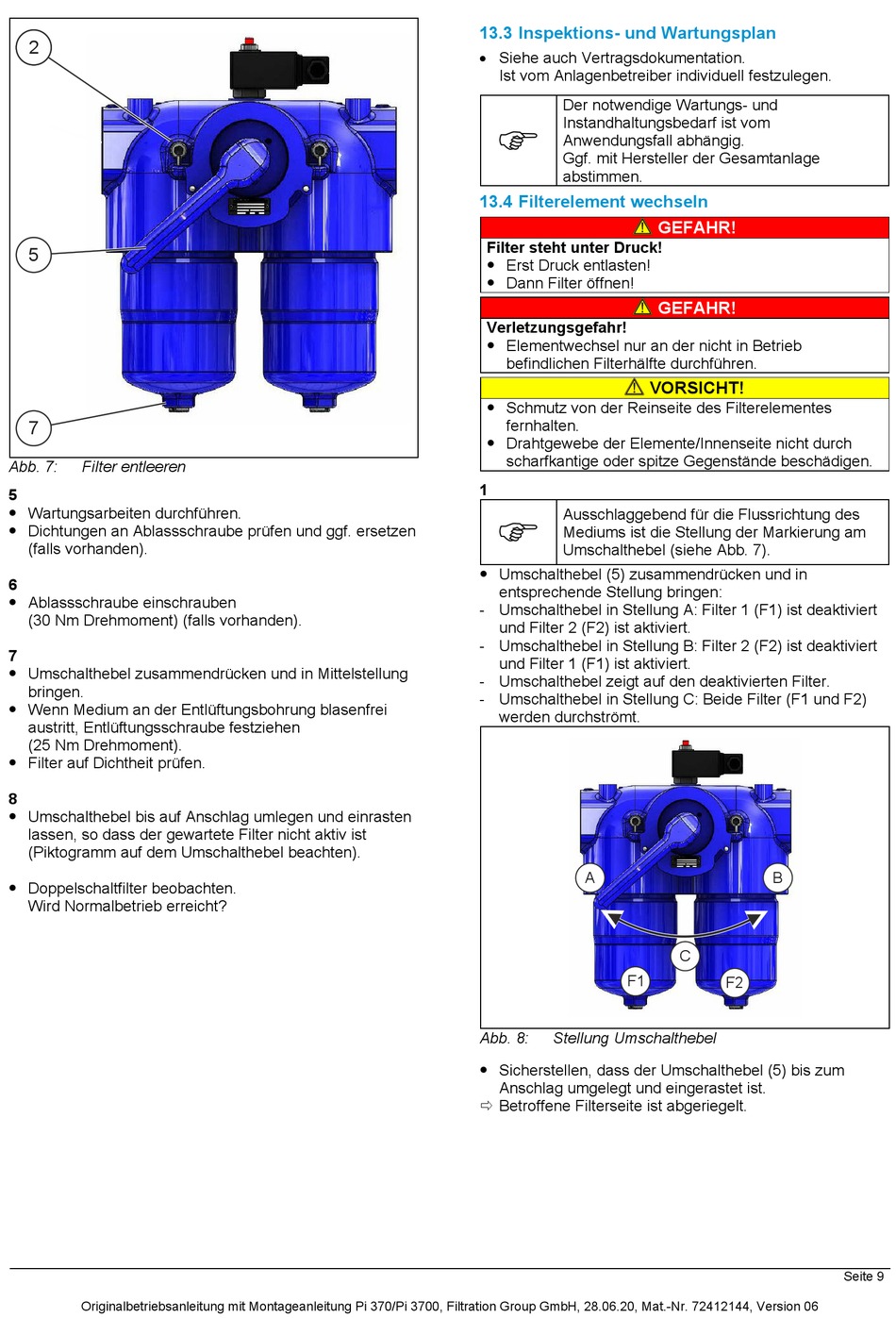

2 1
5
7
Abb. 7: Filter entleeren
5
 Wartungsarbeiten durchführen.
 Dichtungen an Ablassschraube prüfen und ggf. ersetzen
(falls vorhanden).
6
 Ablassschraube einschrauben
(30 Nm Drehmoment) (falls vorhanden).
7
 Umschalthebel zusammendrücken und in Mittelstellung
bringen.
 Wenn Medium an der Entlüftungsbohrung blasenfrei
austritt, Entlüftungsschraube festziehen
(25 Nm Drehmoment).
 Filter auf Dichtheit prüfen.
8
 Umschalthebel bis auf Anschlag umlegen und einrasten
lassen, so dass der gewartete Filter nicht aktiv ist
(Piktogramm auf dem Umschalthebel beachten).
 Doppelschaltfilter beobachten.
Wird Normalbetrieb erreicht?
Originalbetriebsanleitung mit Montageanleitung Pi 370/Pi 3700, Filtration Group GmbH, 28.06.20, Mat.-Nr. 72412144, Version 06

13.3 Inspektions- und Wartungsplan

• Siehe auch Vertragsdokumentation.
Ist vom Anlagenbetreiber individuell festzulegen.
Der notwendige Wartungs- und
Instandhaltungsbedarf ist vom
Anwendungsfall abhängig.
Ggf. mit Hersteller der Gesamtanlage
abstimmen.

13.4 Filterelement wechseln

Filter steht unter Druck!
 Erst Druck entlasten!
 Dann Filter öffnen!
Verletzungsgefahr!
 Elementwechsel nur an der nicht in Betrieb
befindlichen Filterhälfte durchführen.
VORSICHT!
 Schmutz von der Reinseite des Filterelementes
fernhalten.
 Drahtgewebe der Elemente/Innenseite nicht durch
scharfkantige oder spitze Gegenstände beschädigen.
1
Ausschlaggebend für die Flussrichtung des
Mediums ist die Stellung der Markierung am
Umschalthebel (siehe Abb. 7).
 Umschalthebel (5) zusammendrücken und in
entsprechende Stellung bringen:
- Umschalthebel in Stellung A: Filter 1 (F1) ist deaktiviert
und Filter 2 (F2) ist aktiviert.
- Umschalthebel in Stellung B: Filter 2 (F2) ist deaktiviert
und Filter 1 (F1) ist aktiviert.
- Umschalthebel zeigt auf den deaktivierten Filter.
- Umschalthebel in Stellung C: Beide Filter (F1 und F2)
werden durchströmt.
A
F1
Abb. 8: Stellung Umschalthebel
 Sicherstellen, dass der Umschalthebel (5) bis zum
Anschlag umgelegt und eingerastet ist.
 Betroffene Filterseite ist abgeriegelt.
GEFAHR!
GEFAHR!
B
C
F2
Seite 9
