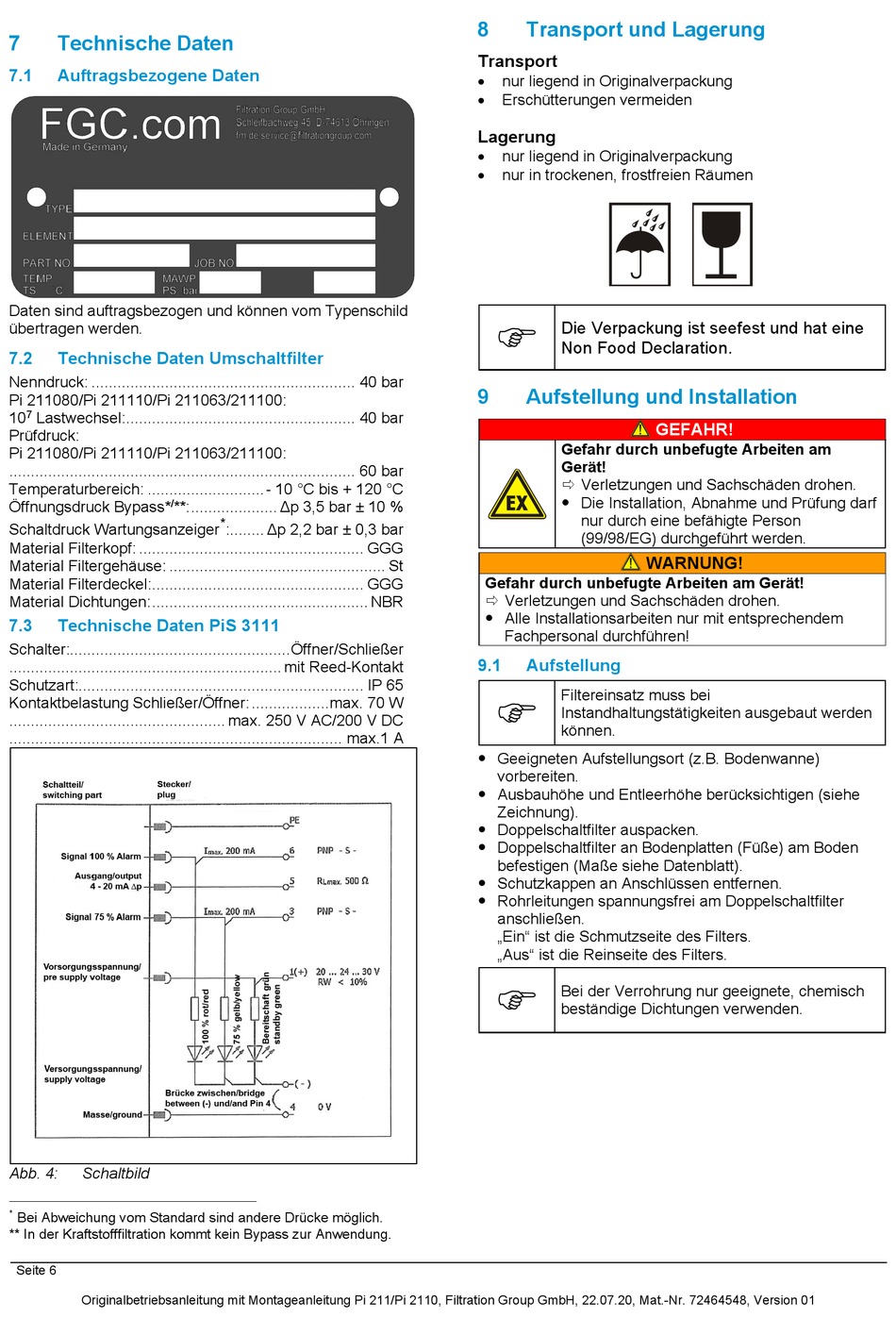

7

Technische Daten

7.1

Auftragsbezogene Daten

Daten sind auftragsbezogen und können vom Typenschild
übertragen werden.
7.2

Technische Daten Umschaltfilter

Nenndruck: ............................................................. 40 bar
Pi 211080/Pi 211110/Pi 211063/211100:
10 7 Lastwechsel: ..................................................... 40 bar
Prüfdruck:
Pi 211080/Pi 211110/Pi 211063/211100:
................................................................................ 60 bar
Temperaturbereich: ........................... - 10 °C bis + 120 °C
Öffnungsdruck Bypass* / **: .................... Δp 3,5 bar ± 10 %
Schaltdruck Wartungsanzeiger
Material Filterkopf: .................................................... GGG
Material Filtergehäuse: .................................................. St
Material Filterdeckel: ................................................. GGG
Material Dichtungen: .................................................. NBR
7.3

Technische Daten PiS 3111

Schalter:................................................... Öffner/Schließer
............................................................... mit Reed-Kontakt
Schutzart:.................................................................. IP 65
Kontaktbelastung Schließer/Öffner: ..................max. 70 W
.................................................. max. 250 V AC/200 V DC
............................................................................. max.1 A
Abb. 4: Schaltbild
*
Bei Abweichung vom Standard sind andere Drücke möglich.
** In der Kraftstofffiltration kommt kein Bypass zur Anwendung.
Seite 6
Originalbetriebsanleitung mit Montageanleitung Pi 211/Pi 2110, Filtration Group GmbH, 22.07.20, Mat.-Nr. 72464548, Version 01
*
: ........ Δp 2,2 bar ± 0,3 bar
8

Transport und Lagerung

Transport
• nur liegend in Originalverpackung
Erschütterungen vermeiden
•
Lagerung
nur liegend in Originalverpackung
•
• nur in trockenen, frostfreien Räumen
Die Verpackung ist seefest und hat eine
Non Food Declaration.
9

Aufstellung und Installation

Gefahr durch unbefugte Arbeiten am
Gerät!
 Verletzungen und Sachschäden drohen.
 Die Installation, Abnahme und Prüfung darf
nur durch eine befähigte Person
(99/98/EG) durchgeführt werden.
WARNUNG!
Gefahr durch unbefugte Arbeiten am Gerät!
 Verletzungen und Sachschäden drohen.
 Alle Installationsarbeiten nur mit entsprechendem
Fachpersonal durchführen!
9.1

Aufstellung

Filtereinsatz muss bei
Instandhaltungstätigkeiten ausgebaut werden
können.
 Geeigneten Aufstellungsort (z.B. Bodenwanne)
vorbereiten.
 Ausbauhöhe und Entleerhöhe berücksichtigen (siehe
Zeichnung).
 Doppelschaltfilter auspacken.
 Doppelschaltfilter an Bodenplatten (Füße) am Boden
befestigen (Maße siehe Datenblatt).
 Schutzkappen an Anschlüssen entfernen.
 Rohrleitungen spannungsfrei am Doppelschaltfilter
anschließen.
„Ein" ist die Schmutzseite des Filters.
„Aus" ist die Reinseite des Filters.
Bei der Verrohrung nur geeignete, chemisch
beständige Dichtungen verwenden.
GEFAHR!
