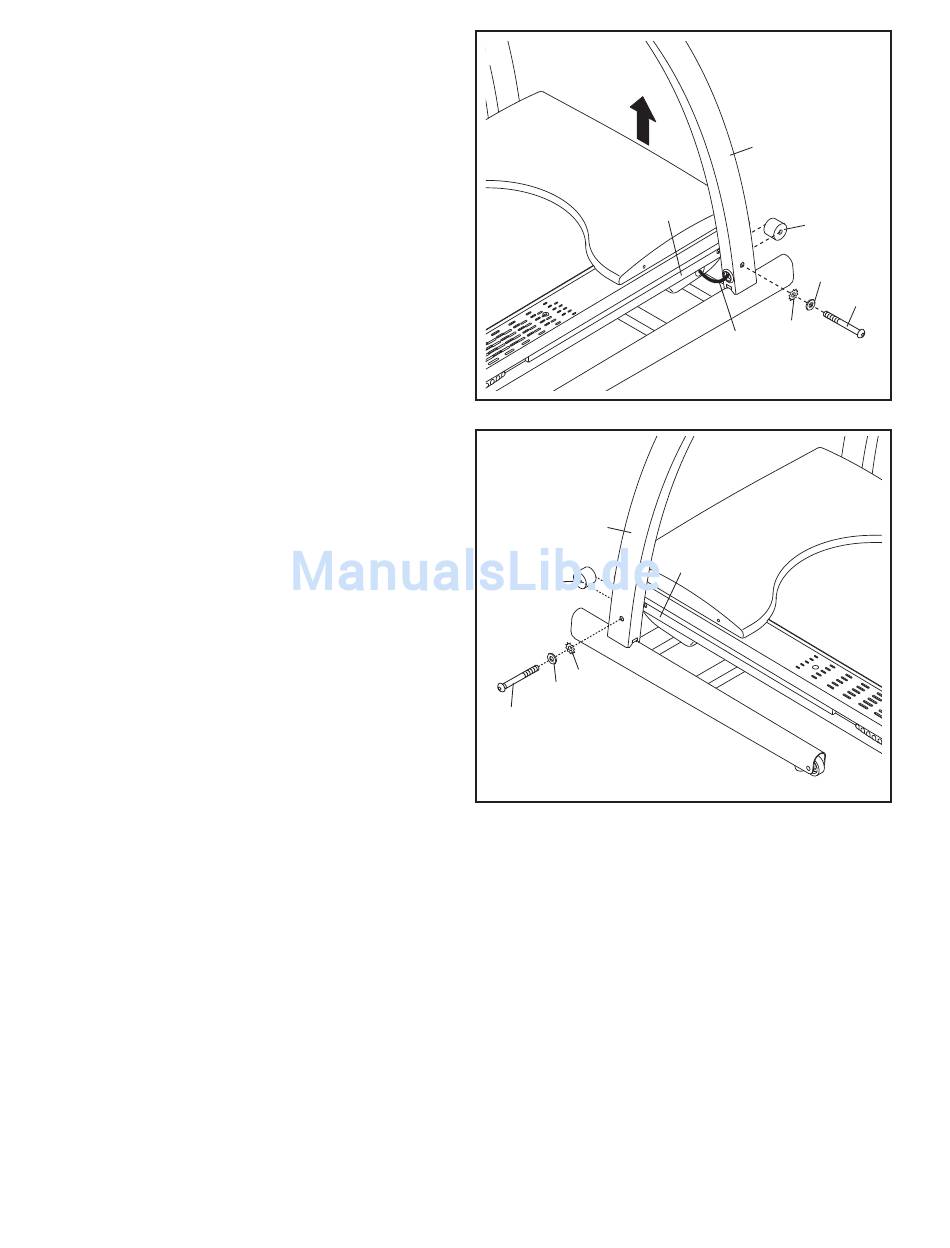

5. Eine zweite Person soll den Rahmen (67)
hochhalten bis Schritt 6 ausgeführt ist.
Halten Sie einen Pfostenabstandhalter (54)
zwischen den rechten Pfosten (98) und den
Rahmen (67), wie angedeutet. Befestigen Sie
den rechten Pfosten mit einem M10 x 110mm
Bolzen mit Nylon-Klemmteil (15), einer M10
Unterlegscheibe (4) und einer M10 Zahnscheibe
(8) am Rahmen. Ziehen Sie den Bolzen mit
Nylon-Klemmteil noch nicht fest. Achten Sie
darauf, den Kabelbaum (97) nicht abzuklem-
men.
6. Halten Sie den verbleibenden Pfostenabstand-
halter (54) zwischen den linken Pfosten (96) und
den Rahmen (67). Befestigen Sie den linken
Pfosten mit einem M10 x 110mm Bolzen mit
Nylon-Klemmteil (15), einer M10 Unterleg-
scheibe (4) und einer Zahnscheibe M10 (8) am
Rahmen; ziehen Sie den Bolzen mit Nylon-
Klemmteil noch nicht fest.
5
6
96
54
8
4
15
9
98
67
54
4
8
97
67
15
