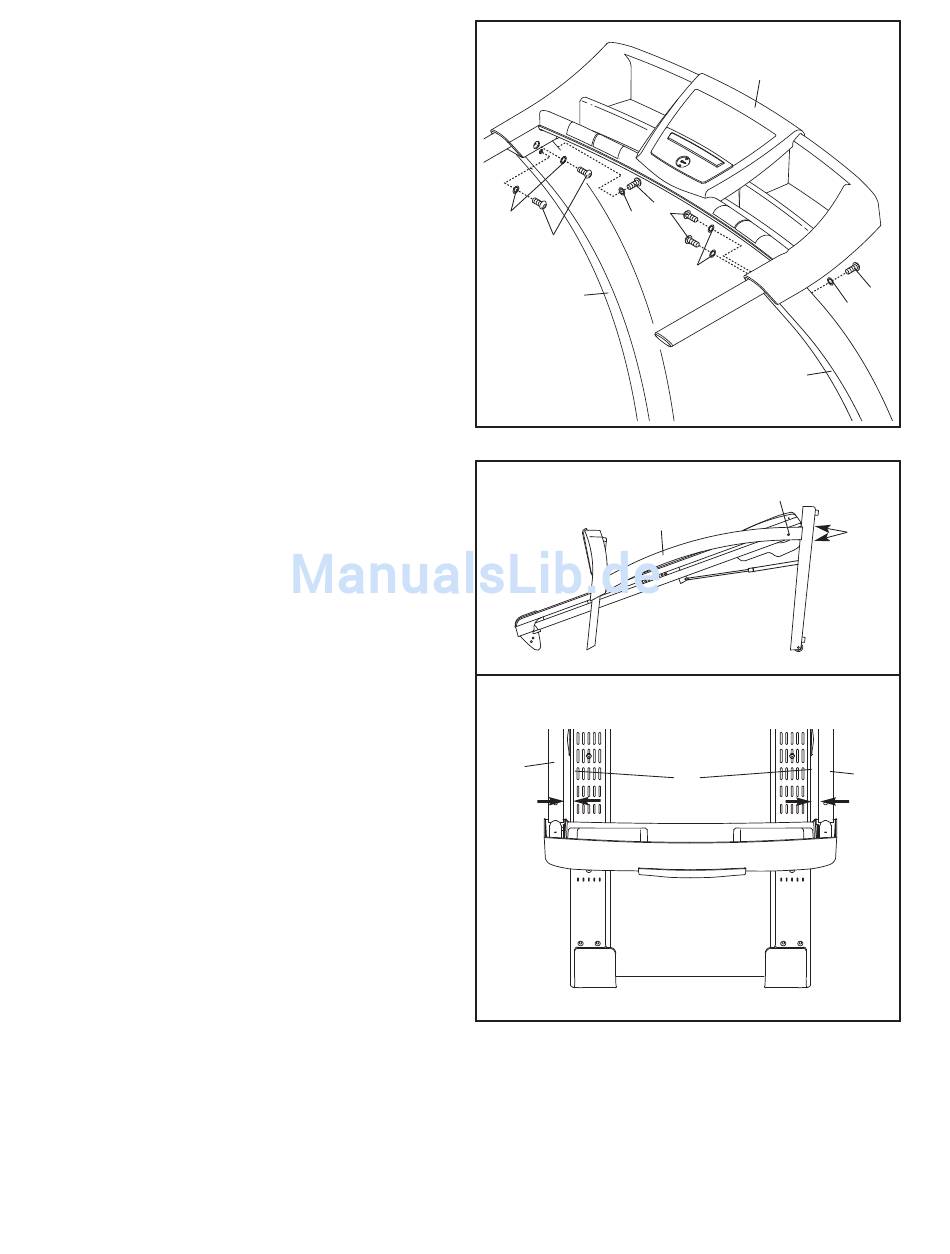

13. Befestigen Sie die Konsole (52) mit sechs M8 x
16mm Bolzen (17) und sechs Zahnscheiben
5/16" (2) an den Pfosten (96, 98). Ziehen Sie
alle sechs Bolzen erst leicht an, bevor Sie
einen davon richtig festziehen.
14. Zu zweit läßt man nun die Pfosten (96, 98)
herunter, wie angedeutet.
Siehe eingesetzte Detailzeichnung. Stellen
Sie die Pfosten (96, 98) so auf, dass sich der
Rahmen (67) in der Mitte zwischen den Pfosten
befindet.
Ziehen Sie auf beiden Seiten des Lauftrainer
(nur eine Seite ist hier abgebildet) die M10 x
53mm Bolzen mit Nylon-Klemmteil (18) fest und
ebenfalls die M10 x 110mm Bolzen mit Nylon-
Klemmteil (15). Ziehen Sie die M10 x 110mm
Bolzen mit Nylon-Klemmteil nicht zu fest an.
