Modell-Nr. WETL13906.1
Serien-Nr.
Aufkleber mit
Serien-Nr.
FRAGEN?
Als Hersteller verpflichten wir
uns zur vollkommenen Zufrie-
denstellung unserer Kunden.
Falls Sie irgendwelche Fragen
haben oder falls Teile fehlen,
rufen Sie bitte an.
01805 231 244
Unsere Bürozeiten sind von
10.00 bis 15.00 Uhr.
ACHTUNG
Lesen Sie bitte aufmerksam alle
Anleitungen, bevor Sie dieses
Gerät in Betrieb nehmen. Heben
Sie diese Anleitung für späteren
Gebrauch auf.
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Weslo S5

  • Seite 1 Modell-Nr. WETL13906.1 BEDIENUNGSANLEITUNG Serien-Nr. Aufkleber mit Serien-Nr. FRAGEN? Als Hersteller verpflichten wir uns zur vollkommenen Zufrie- denstellung unserer Kunden. Falls Sie irgendwelche Fragen haben oder falls Teile fehlen, rufen Sie bitte an. 01805 231 244 Unsere Bürozeiten sind von 10.00 bis 15.00 Uhr. ACHTUNG Lesen Sie bitte aufmerksam alle Anleitungen, bevor Sie dieses...
  • Seite 2: Inhaltsverzeichnis

    BESTELLUNG VON ERSATZTEILEN ........... .Rückseite Anmerkung: In der Mitte der Bedienungsanleitung befindet sich ein DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE eine DETAILZEICHNUNG und eine TEILELISTE. WESLO ist ein eingetragenes Warenzeichen von ICON IP, Inc.
  • Seite 3: Wichtige Vorsichtsmassnahmen

    WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um Risiken wie elektrische Schläge, Feuer, Verbrennungen oder Verletzungen weitgehend auszuschließen, lesen Sie bitte vor Inbetriebnahme dieses Gerätes unbedingt die nachfol- genden Vorsichtsmaßnahmen. 1. Der Eigentümer dieses Gerätes ist dafür ver- Flächen fern. antwortlich, dass alle Benutzer des Fitnessge- 13.
  • Seite 4: Verwahren Sie Diese Anleitungen

    20. Wenn man den Lauftrainer zusammenklappt den Lauftrainer reinigen und bevor Sie Wartung oder bewegt, muss der Rahmen durch die und Einstellungen durchführen, wie in der Feststellvorrichtung gesichert sein. Bedienungsanleitung beschrieben. Entfernen Sie niemals die Motorhaube, es sei denn, dies 21.
  • Seite 5: Bevor Sie Anfangen

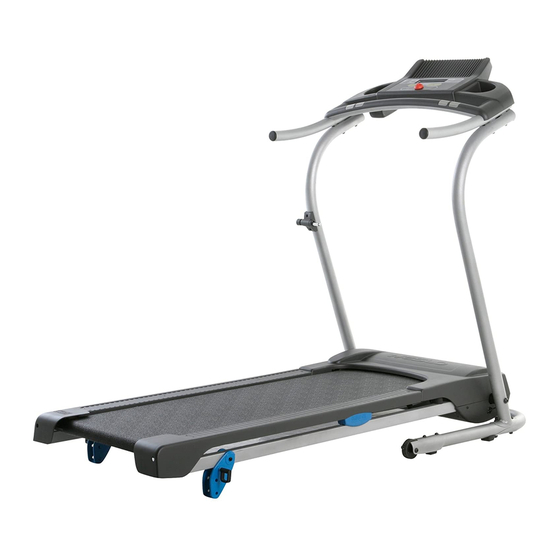

    Vielen Dank, dass Sie sich für den neuen WEIDER ® der Vorderseite dieser Bedienungsanleitung an. Halten CADENCE S5 Lauftrainer entschieden haben. Der CA- Sie bitte vor Ihrem Anruf die Modell- und die Serien- DENCE S5 Lauftrainer bietet zahlreiche Funktionen, nummer Ihres Gerätes bereit. Die Modellnummer lau- die Ihr Training zu Hause effektiver und angenehmer tet WETL13906.1.
  • Seite 6: Montage

    MONTAGE Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Lauftrainers auf einer dafür freigemachten Fläche aus und entfernen Sie alle Verpackungsmaterialien; werfen Sie diese jedoch erst weg, wenn die Montage komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem Hochleistungsschmiermittel behandelt.
  • Seite 7 3. Mithilfe einer zweiten Person heben Sie die Pfosten (53, 54) hoch, sodas die Basis (52) flach am Boden liegt, wie Loch angezeigt. Positionieren Sie dann die Vorderseite des Rahmens (51) zwischen den Pfosten. Sehen Sie sich die Nebenzeichnung an. Finden Sie als nächstes das lange Kabel innerhalb des unteren Endes des rechten Pfostens (54).
  • Seite 8 5. Platzieren Sie die linke Haltestange (56) auf der Computereinheit (91). Befestigen Sie das Ende des Erdungsdrahts, das vom Computereinheit aussteckt, mit der silbernen Erdungsschraube (8) an dem angezeigten kleinen Loch in der linken Haltestange. Befestigen Sie die linke Haltestange (56) mit zwei Erdungsdraht Kleines Computerschrauben (4), einer Querstangenschraube (5)
  • Seite 9 8. Legen Sie das Computerbauteil (91) auf dem rechten Pfosten (54) und auf dem linken Pfosten (nicht abgebil- det) ab. Drehen Sie dann vier Haltestange-Schraube (3) mit vier Haltestange-Scheiben (13) und vier Halte-stange- Schlitz Zahnscheiben (10) (nur zwei von jeder Sorte sind hier ab- gebildet) in den rechten Pfosten und in den linken Pfosten ein.
  • Seite 10: Bedienung Und Einstellung

    BEDIENUNG UND EINSTELLUNG DAS VORGESCHMIERTE LAUFBAND Ihr Lauftrainer ist mit einem Laufband ausgestattet, das mit einem Hochleistungsschmiermittel versehen ist. WICHTIG: Verwenden Sie keinesfalls Silikon-Sprühmittel oder sonstige Mittel zur Behandlung des Lauf- bandes oder der Laufplattform. Solche Mittel können am Laufband Schäden verursachen. ANSCHLUSS DES NETZKABELS Dieses Produkt muss geerdet sein.
  • Seite 11: Warnungsaufkleber Anbringen

    DIAGRAMM DES COMPUTERS Warnungsaufkleber Schlüssel Clip WARNUNGSAUFKLEBER ANBRINGEN Benutzung des Geräts immer saubere Schuhe. Beobachten Sie bei der ersten Inbetriebnahme des Die Warnung am Computer ist in englischer Sprache Geräts die Ausrichtung des Laufbands und richten geschrieben. Diese Warnung finden Sie auch auf Sie es, falls erforderlich, mittig aus (siehe Seite 18).
  • Seite 12 Die linke untere BENUTZUNG DES MANUELLEN MODUS Anzeige—Während des Trainings kann die linke untere Anzeige die ver- Stecken Sie den Schlüssel in den Computer. gangene Zeit [TIME] und Sehen Sie sich STROMANSCHLUSS auf Seite 11 die Distanz [DIST.], die Sie gehend oder laufend zurückgelegt haben, an- zeigen.
  • Seite 13: Benutzen Eines Geschwindigkeits- Programms

    Anmerkung: Die gleiche Geschwindigkeitseinstel- Messen Sie auf Wunsch Ihre Herzfrequenz. lung kann für zwei oder mehrere aufeinanderfol- gende Abschnitte einprogrammiert sein. Die Profile Bevor Sie den zur linken Seite der Programmwahltaste zeigen Handgriffpulssensor an, wie sich die Geschwindigkeit des Laufbands verwenden, entfernen während des Programms verändern wird.
  • Seite 14: Änderung Der Steigung Des Lauftrainers

    ÄNDERUNG DER STEIGUNG DES LAUFTRAINERS Um die Steigung zu verstellen, entfernen Sie den Steigungsschlüssel vom rechten Steigungsfuß, wie Um die Intensität Ihres Trainings zu variieren, kann die rechts gezeigt. Verstellen Sie das Steigungsfuß zur Steigung des Lauftrainers verändert werden. Es gibt gewünschten Höhe und führen Sie den Steigungs- drei verschiedene Steigungsstufen.
  • Seite 15: Zusammenklappen Und Transportieren

    ZUSAMMENKLAPPEN UND TRANSPORTIEREN ZUSAMMENKLAPPEN DES LAUFTRAINERS ZUR LAGE- RUNG Ziehen Sie das Netzkabel heraus. VORSICHT: Sie müs- sen in der Lage sein, ohne Schwierigkeiten 20 kg zu heben, um das Laufgerät hochzuheben, niederzulassen oder zu bewegen. 1. Packen Sie den Metallrahmen mit festem Griff an der durch den Pfeil in der Abbildung rechts markierten Rahmen Stelle.
  • Seite 16: Den Lauftrainer Zur Benutzung Herunter- Lassen

    DEN LAUFTRAINER ZUR BENUTZUNG HERUNTER- LASSEN 1. Halten Sie das obere Ende des Lauftrainers mit Ihrer rechten Hand. Ziehen Sie den Riegelknopf nach links und halten Sie ihn. Schwenken Sie den Rahmen nach unten, bis die Arretierung am Riegel vorbei ist. Riegel Riegelknopf Arretierung...
  • Seite 17: Wartung Und Fehlersuche

    WARTUNG UND FEHLERSUCHE Die meisten Probleme lassen sich mit Hilfe der nachstehenden einfachen Tips beheben. Finden Sie das be- treffende Problem und folgen Sie den Anleitungen. Wenn Sie weitere Hilfe benötigen, wählen Sie bitte die Service-Telefonnummer auf der Vorderseite dieser Anleitung an. SYMPTOM: Das Gerät lässt sich nicht einschalten LÖSUNG: a.
  • Seite 18 SYMPTOM: Das Laufband wird beim Laufen langsamer LÖSUNG: a. Verwenden Sie nur ein Verlängerungskabel von weniger als 1,5 m Länge. b. Sollte das Laufband zu straff angezogen sein, wird die Qualität Ihres Laufgerätes vermindert und das 5–7cm Laufband kann auf die Dauer beschädigt werden. Ziehen Sie den Schlüssel ab und ZIEHEN SIE DAS NETZKABEL HERAUS.
  • Seite 19: Trainingsrichtlinien

    TRAININGSRICHTLINIEN lorien zur Energiegewinnung. Erst nach diesen ersten ACHTUNG: Minuten fängt Ihr Körper an, gespeicherte Fettkalorien Bevor Sie mit die- zur Energiegewinnung zu verwenden. Ist es Ihr Ziel, Fett sem oder irgendeinem anderen Trainings-Pro- zu verbrennen, stellen Sie die Geschwindigkeit und gramm beginnen, konsultieren Sie bitte zu- Steigung des Gerätes so ein, dass Ihre Herzfrequenz nächst Ihren Arzt.
  • Seite 20: Diagramm Für Die Identifizierung Der Teile

    DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE Entfernen Sie dieses Diagramm zur Identifizierung der kleinen Teile während der Montage. Behalten Sie dieses Diagramm und die DETAILZEICHNUNG/TEILELISTE für zukünftigen Verweis. Computer- Querstange- Silberne Erdungs- Riegelschraube/ Querstange- schraube (4)–4 Schraube schraube (8)–1 Schraube für die Zahnscheibe (5)–2 Computerrückseite...
  • Seite 21 TEILELISTE—Modell-Nr. WETL13906.1 R0606A Bestell Bestell Bestell Nr. Zahl. Beschreibung Nr. Zahl. Beschreibung Nr. Zahl. Beschreibung 8” Befestigung Rahmendrehbolzen Zahnscheibe der vor- Pfostenbolzen deren Laufrolle Befestigungshalter Membranenschalter- Haltestangen- Motor-Zahnscheibe Schraube Steckdosenplatte- klipp Bodenschalen-Dich- Computerschraube Scheibe Querstange-Schraube tungsring Erdungs-Zahnscheibe Drahtöse Rollengehäuse- Bohrschraube (Nicht benutzt) Schraube Zahnscheibe für die...
  • Seite 22 DETAILZEICHNUNG—Modell-Nr. WETL13906.1 R0606A...
  • Seite 23: Bestellung Von Ersatzteilen

    Wenn Sie eine Ersatzteilbestellung vornehmen wollen, benötigen wir die folgenden Angaben: • die MODELL-NUMMER des Produktes (WETL13906.1) • den NAMEN des Produktes (WESLO CADENCE S5 Lauftrainer) • die SERIEN-NUMMER des Produktes (finden Sie auf der Vorderseite dieser Bedienungsanleitung) • die BESTELLNUMMER und BESCHREIBUNG der Teile (siehe TEILELISTE und DETAILZEICHNUNG in der Mitte dieser Bedienungsanleitung) Teile-Nr.
