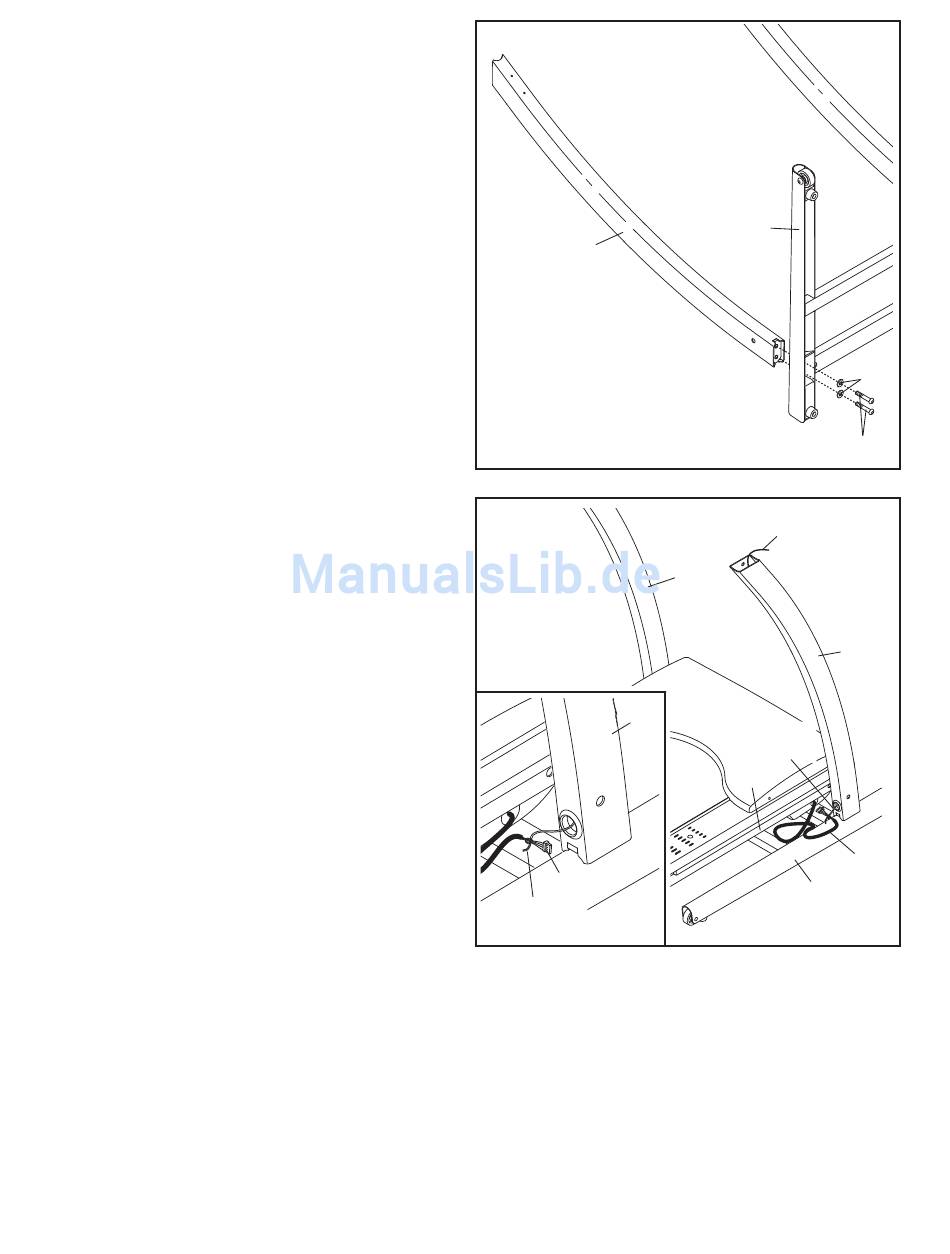

3. Richten Sie den linken Pfosten (96) und the
Basis (101) so aus, wie angezeigt. Befestigen
Sie den linken Pfosten mit zwei M10 x 53mm
Bolzen mit Nylon-Klemmteil (18), zwei flachen
M10 Unterlegscheiben (16); ziehen Sie die
Bolzen mit Nylon-Klemmteil noch nicht fest.
4. Zwei Personen sollen nun die Pfosten (96, 98)
hochheben, sodass die Basis (101) flach am
Boden liegt, wie hier angezeigt. Geben Sie dann
das Vorderteil des Rahmens (67) zwischen die
beiden Pfosten.
Siehe eingesetzte Detailzeichnung. Finden
Sie die Kabelbefestigung innerhalb des unteren
Endes des rechten Pfostens (98). Wickeln Sie
die Kabelbefestigung um das Ende des
Kabelbaum (97). Finden Sie dann das andere
Ende der Kabelbefestigung, welche aus dem
oberen Ende des Pfostens heraushängen sollte.
Ziehen Sie daran, bis der Kabelbaum ganz
durch den rechten Pfosten gezogen ist.
3
96
4
98
97
Kabel-
befestigung
8
101
18
Kabel-
befestigung
96
98
Kabel-
befestigung
67
97
101
16
