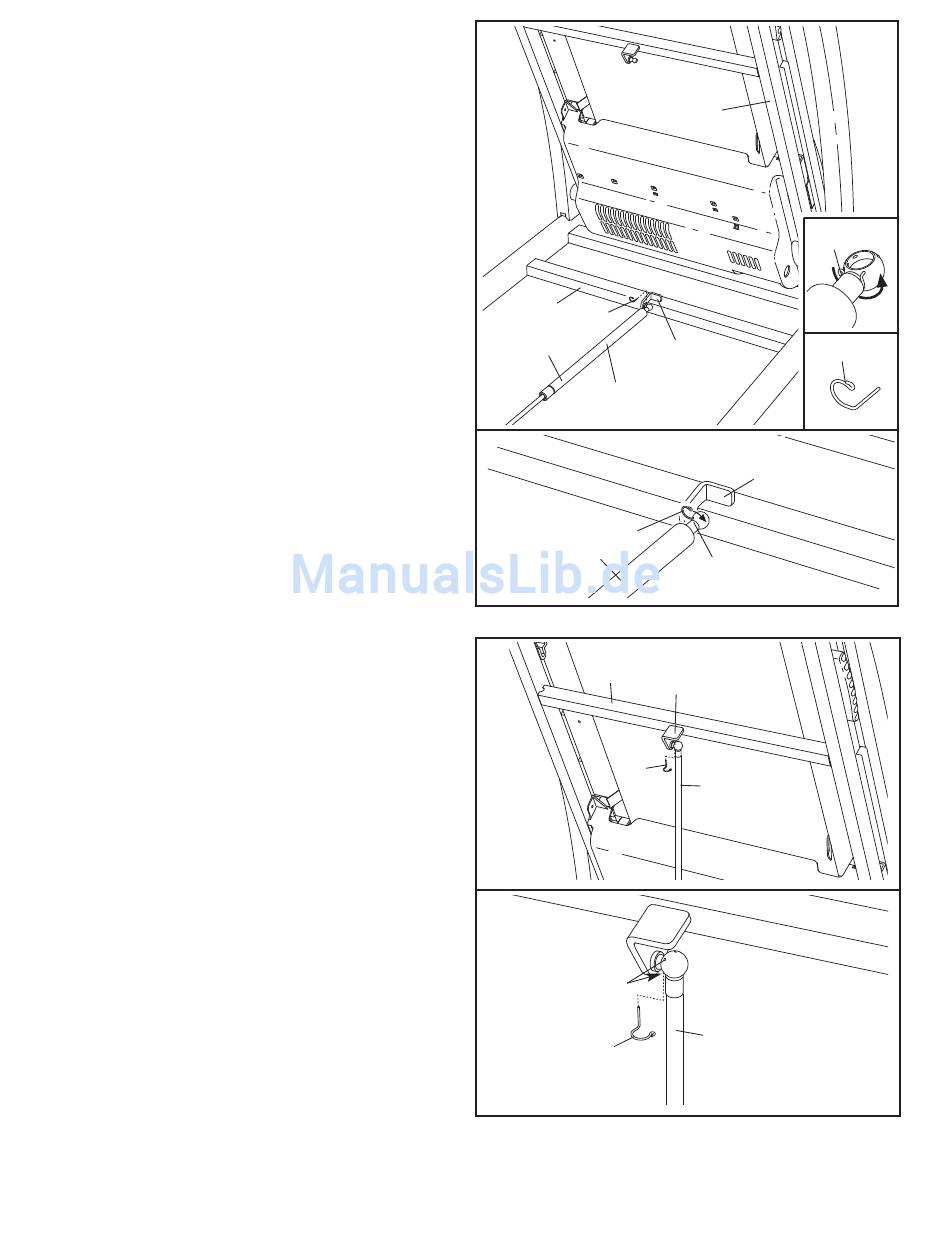

7. Eine zweite Person soll den Rahmen (67)
hochhalten bis Schritt 8 ausgeführt ist.
Geben Sie dann die Gasdruckfeder (1) mit dem
Zylinderende nahe an die Klammer der Basis
(101).
Siehe die zwei kleinen Detailzeichnungen. Mit
dem Fingernagel oder mit einem Schrauben-
dreher, drücken Sie das Ende des Gasdruck-
federstifts (7), um ihn von der Gasdruckfeder (1)
zu lockern. Drehen Sie nun den Gasdruckfeder-
stift und ziehen Sie ihn aus der Gasdruckfeder
heraus. Vorsicht! Man kann den Gasdruck-
federstift dabei leicht verlieren.
Siehe untere Abb. Drücken Sie das zylinderför-
mige Ende der Gasdruckfeder (1) auf die Kugel
an der Klammer. Schieben Sie dann das Ende
des Gasdruckfederstifts (7) durch zwei kleine
Löcher am Ende der Gasdruckfeder. Drehen Sie
nun den Gasdruckfederstift so, dass er an der
Gasdruckfeder einklinkt.
8. Heben Sie die Gasdruckfeder (1) an, sodass sie
senkrechte verläuft. Entfernen Sie den
Gasdruckfederstift (7) vom erhöhten Ende der
Gasdruckfeder, wie in Schritt 7 beschrieben.
Wenn notwendig, drehen Sie die Gasdruckfeder,
um das Ende der Gasdruckfeder mit der Kugel
an der Klammer des Rahmens (67) abzustim-
men.
Drücken Sie dann das Ende der Gasdruckfeder
(1) auf die Kugel. Anmerkung: Möglicherweise
muss man den Rahmen etwas nach vorne
oder nach hinten bewegen, während man die
Gasdruckfeder auf die Kugel drückt.
Siehe untere Abb. Schieben Sie den
Gasdruckfederstift (7) durch die zwei kleinen,
angedeuten Löcher am Ende der Gasdruckfeder
(1). Drehen Sie nun den Gasdruckfederstift so,
dass er an der Gasdruckfeder einklinkt.
Anmerkung: Es wurden extra
Gasdruckfederstifte beigelegt.
Lassen Sie den Rahmen (67) auf den Boden
herunter.
7
101
7
1
Zylinder
7
1
8
67
Klammer
7
Löcher
7
10
67
Klammer
Klammer
Löcher
1
1
7
7
