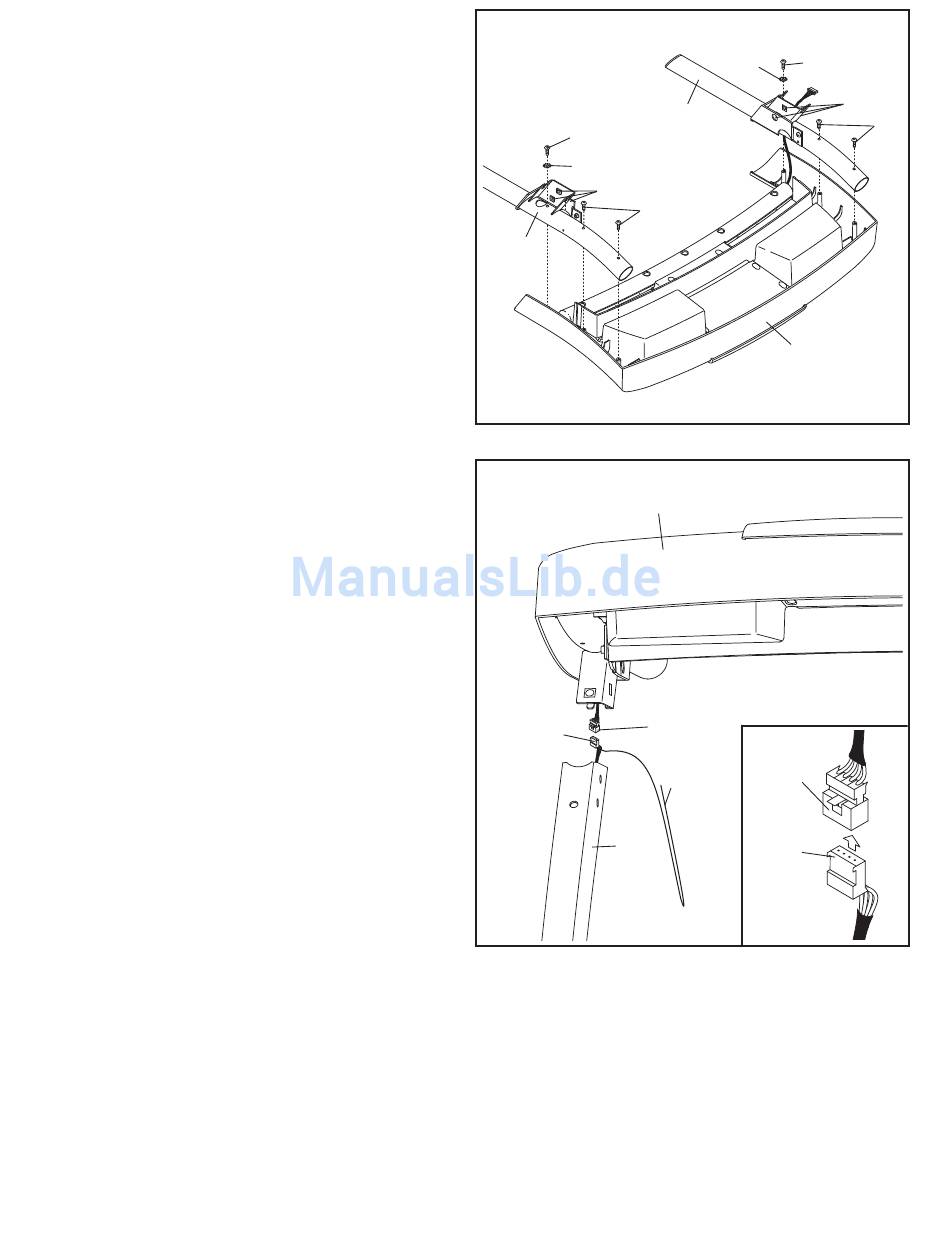

11. Befestigen Sie die rechte Haltestange (94) mit
einer M5 x 16mm Schraube (13), einer M5
Zahnscheibe (12) und zwei M4.2 x 19mm
Schrauben (10) an der Konsole (52).
Vermeiden Sie dabei ein Abklemmen der
Drähte. Ziehen Sie alle drei Schrauben erst
leicht an, bevor sie eine davon festziehen.
Ziehen Sie die M5 x 16mm Schraube und
dann die M4.2 x 19mm Schrauben fest.
Ziehen Sie die Schrauben jedoch nicht zu
fest an.
Befestigen Sie die linke Haltestange (92) auf
der anderen Seite der Konsole (52) auf die
gleiche Weise. Anmerkung: Auf der linken Seite
der Konsole befinden sich keine Drähte.
Entfernen Sie die Plastik-Kabelbinder von der
rechten Haltestange (94) und von der linken
Haltestange (92). Wenn notwendig, drücken Sie
die M8 Käfigmuttern (41) wieder an ihrer Stelle
fest.
12. Eine zweite Person soll die Konsole (52) an den
rechten Pfosten (98) und an den linken Pfosten
(nicht abgebildet) hinhalten.
Stecken Sie den Kabelbaum (97) und den
Konsolendraht zusammen. Siehe die eingeset-
zte Detailzeichnung. Die Verbindungsstücke
sollten sich leicht zusammenschieben
lassen und ineinander einschnappen. Sollte
das nicht der Fall sein, drehen Sie eines der
Verbindungsstücke um und versuchen Sie es
nochmals. SOLLTEN DIE
VERBINDUNGSSTUCKE NICHT RICHTIG
ZUSAMMENGESTECKT SEIN, KANN DIE
KONSOLE BEIM EINSCHALTEN DES
STROMS BESCHADIGT WERDEN. Entfernen
Sie die Kabelbefestigung vom Pfostendraht.
Schieben Sie die Verbindungsstecker und
jeglichen überschüssigen Draht in den rechten
Pfosten (98) hinein.
Als nächstes legt man die Konsole (52) oben auf
den rechten Pfosten (98) und auf den linken
Pfosten (nicht abgebildet). Achten Sie darauf,
dabei keine Kabel abzuklemmen.
11
13
12
41
10
92
12
Konsolen
97
98
12
12
13
94
52
52
draht
Konsolen
Kabelbef
draht
estigung
97
41
10
