Kollektorspanner rechts montieren
Erst wenn der letzte Kollektor montiert ist, den einseitigen Kollektor-
spanner links montieren.
▶ Kollektorspanner in die Profilschienen schieben und in das Langloch
einrasten lassen.
0010017152-01

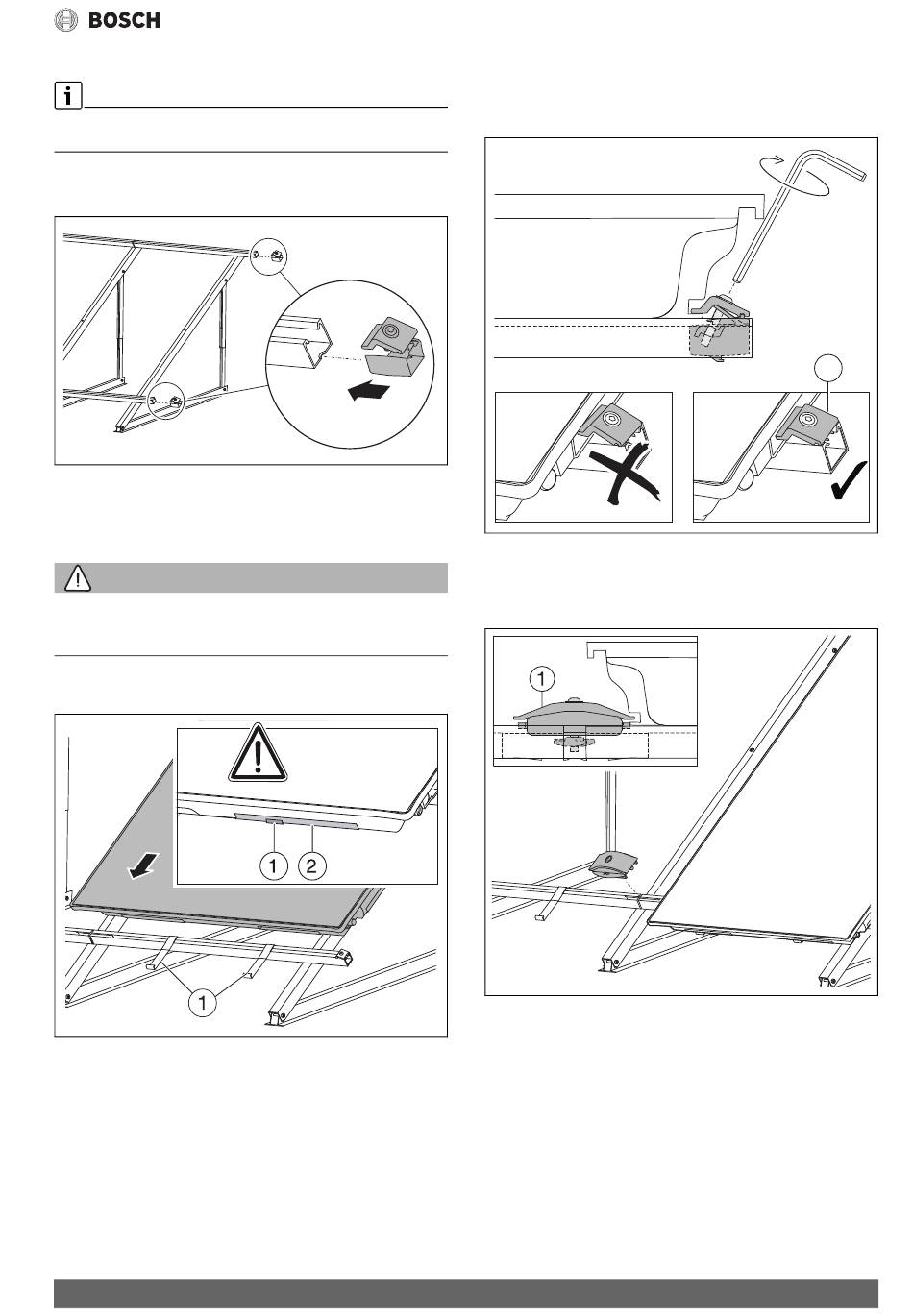

Bild 48 Kollektorspanner rechts montieren
Ersten Kollektor auf die Profilschienen legen
▶ Kollektor so drehen, dass die Tauchhülse für den Kollektortempera-
turfühler oben am Kollektor ist.
WARNUNG
Verletzungsgefahr durch herunterfallende Kollektoren.
▶ Sicherstellen, dass die Abrutschsicherungen in den Montagetaschen
greifen.
▶ Kollektor rechts auf die Profilschienen legen und Montagetaschen
[2] in die Abrutschsicherungen [1] gleiten lassen.
Bild 49 Kollektor in die Abrutschsicherungen gleiten lassen
▶ Kollektor vorsichtig an die Kollektorspanner schieben und waage-
recht ausrichten.
SO5000TF – 6720811386 (2020/12)
Der Niederhalter [1] des Kollektorspanners darf sich nicht verdrehen.
Wenn erforderlich, am Niederhalter gegenhalten.
▶ Schraube des Kollektorspanners mit Innensechskantschlüssel 5 mm
festdrehen.
A
6720640298-37.1ST
Bild 50 Kollektorspanner festdrehen
Doppelseitigen Kollektorspanner einlegen
▶ Doppelseitigen Kollektorspanner auf die Profilschienen legen und an
den Kollektor schieben.
Bild 51 Doppelseitigen Kollektorspanner einlegen
0010017153-01
Montage der Kollektoren
1
0010017155-01
