Montage der Kollektoren
Zweiten Kollektor auf die Profilschienen legen
▶ Zweiten Kollektor [1] mit den vormontierten Solarschläuchen auf die
Profilschienen legen und in die Abrutschsicherungen gleiten lassen.
▶ Stopfen aus den Solarschläuchen ziehen.
▶ Die zweiten Federbandschellen [2] auf den Solarschläuchen schie-
ben.

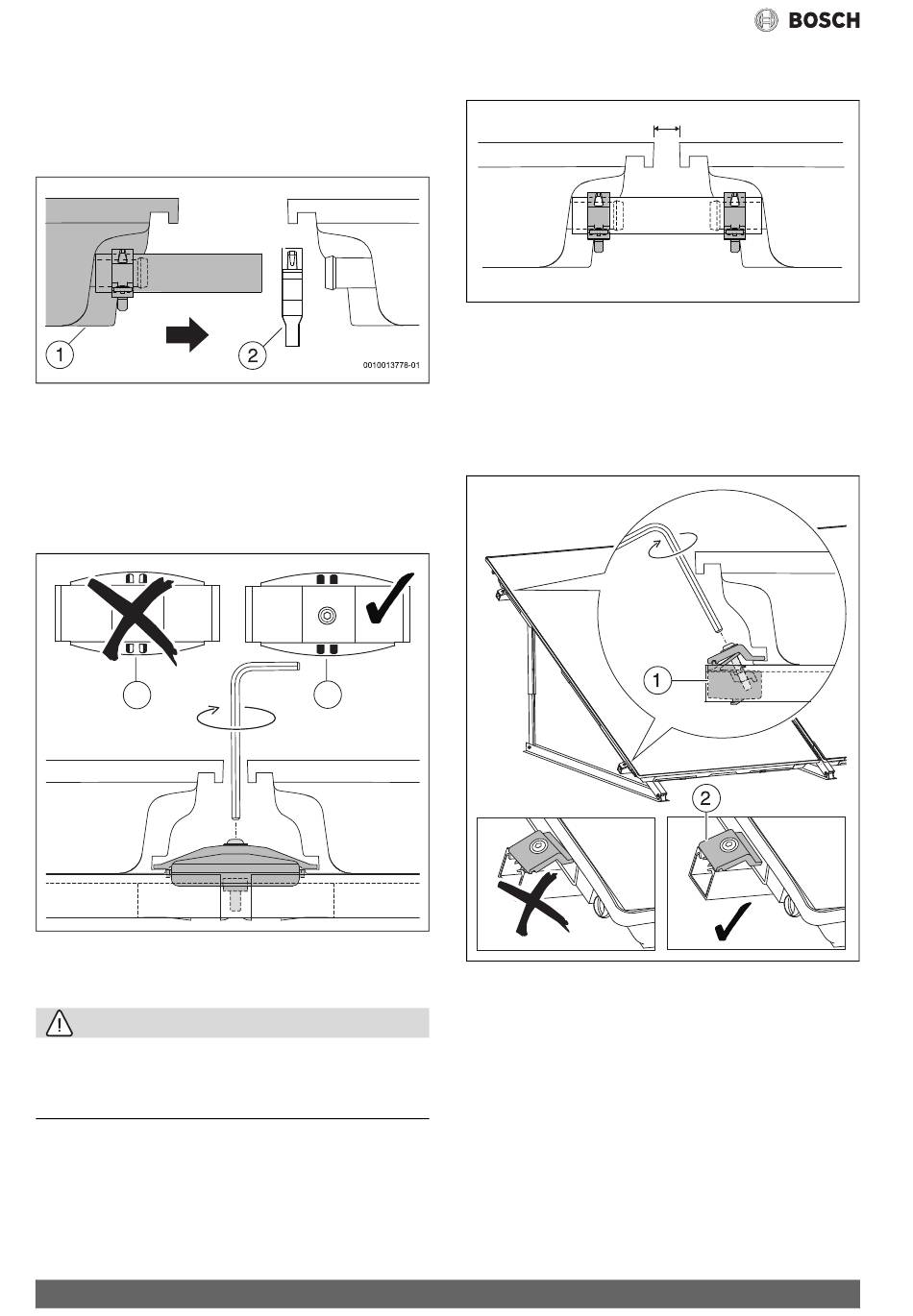

Bild 52 Zweiten Kollektor an den ersten Kollektor schieben
▶ Zweiten Kollektor so an den Ersten schieben, dass die Solarschläu-
che auf die Kollektoranschlüsse geschoben werden.
Wenn sich die vier Öffnungen am doppelseitigen Kollektorspanner voll-
ständig mit Grün gefüllt haben, sind die Kollektoren ausreichend zusam-
men geschoben [2].
▶ Schraube des doppelseitigen Kollektorspanners mit Innensechskant-
schlüssel 5 mm festdrehen.
1
Bild 53 Kollektorspanner montiert
[1] Kollektoren nicht ausreichend an Kollektorspanner geschoben
[2] Kollektoren korrekt montiert; Schraube kann festgedreht werden
VORSICHT
Verletzungsgefahr und Undichtigkeiten durch ungesicherte Solar-
schläuche, da Solarflüssigkeit austreten kann.
▶ Jeden Solarschlauch am Kollektoranschluss mit einer Federband-
schelle sichern.
22
▶ Wenn die Federbandschelle direkt vor der Wulst liegt, den Siche-
rungsring ziehen.
Bild 54 Kollektoren zusammengeschoben
Kollektorspanner links montieren
▶ Kollektorspanner [1] in die Profilschienen schieben und in das Lang-
loch einrasten lassen.
Der Niederhalter [2] des Kollektorspanners darf nicht verdrehen. Wenn
erforderlich, am Niederhalter gegenhalten.
▶ Schraube des Kollektorspanners mit Innensechskantschlüssel 5 mm
festdrehen.
2
