Angaben zum Produkt
Anschluss-Set

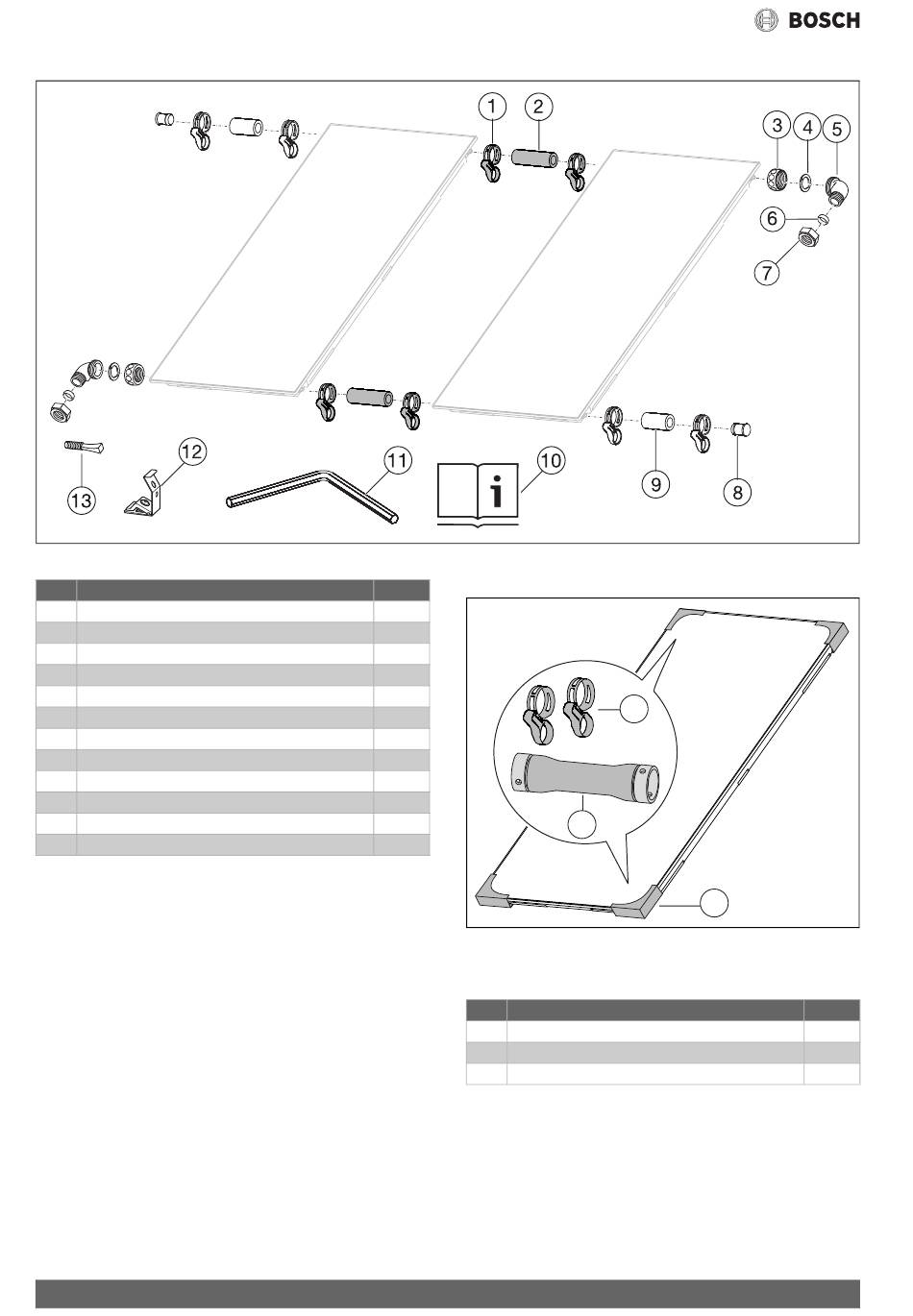

Bild 5 1 Anschluss-Set Flachdach und 2 Verbindungs-Sets (grau)
Nr. Bauteil
1 Federbandschelle (1 × als Ersatz)
3 Mutter G1
4 Klemmscheibe
5 Winkel
6 Klemmring 18 mm
7 Überwurfmutter R¾
8 Blindstopfen
9 Solarschlauch 55 mm
10 Installations- und Wartungsanleitung
11 Innensechskantschlüssel 5 mm
12 Halterung für Vorlaufleitung
13 Stopfen für Tauchhülse (Kollektorfühler)
Tab. 5 Anschluss-Set für ein Kollektorfeld
6
Kollektor mit 2 Verbindungs-Sets
Stück
5
2
2
2
2
2
2
2
1
1
2
1
Bild 6 2 Transportschutzecken beinhalten je 1 Verbindungs-Set (1
Verbindungs-Set enthält 2 Federbandschellen und 1 Solar-
schlauch)
Nr. Bauteil
1 Federbandschelle
2 Solarschlauch 145 mm mit Stopfen
14 Transportschutzecke mit Verbindungs-Set
Tab. 6
1
2
14
