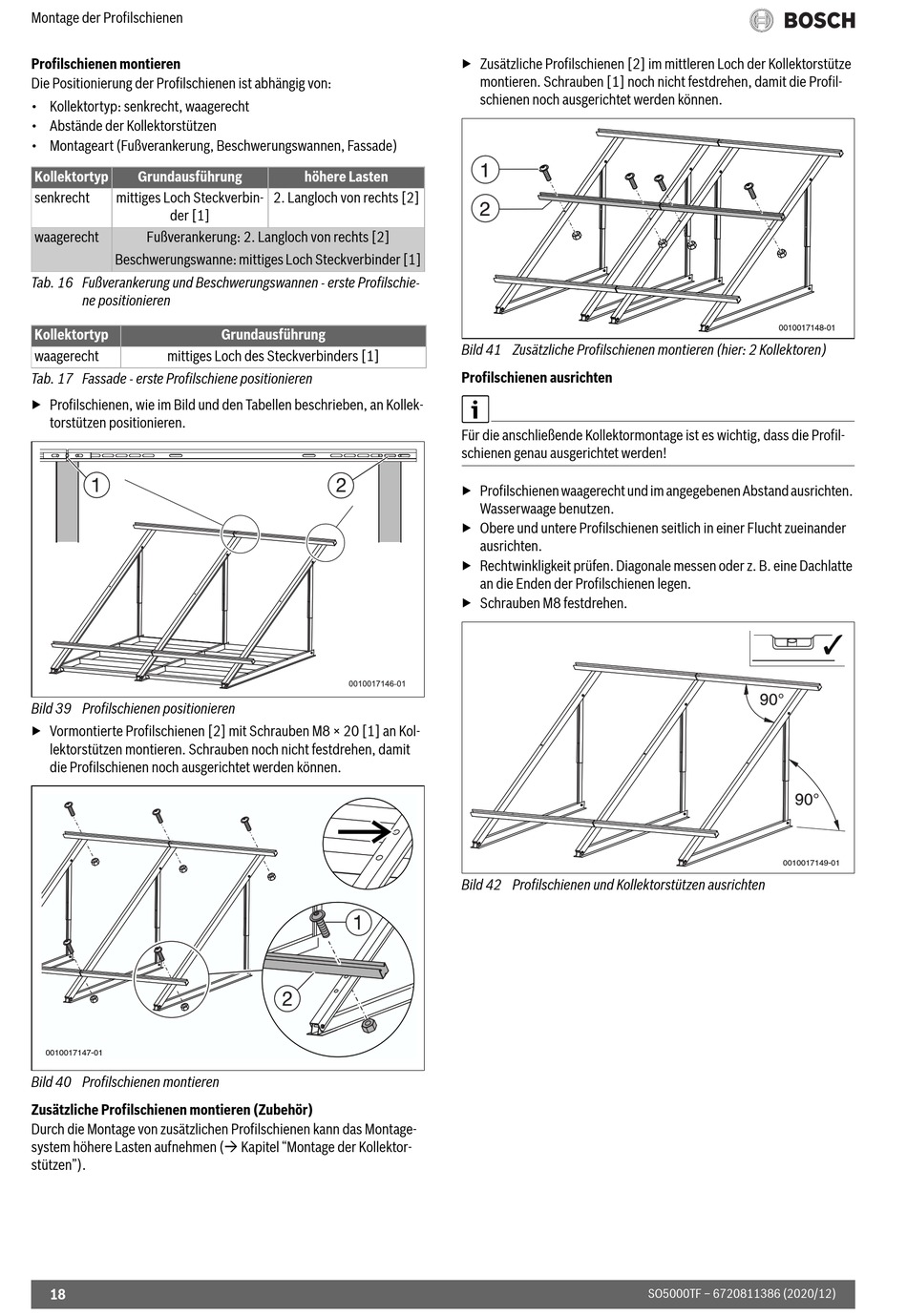

Bosch SO5000TF Installations- Und Wartungsanleitung Für Die Fachkraft Seite 18

Montage der Profilschienen
Profilschienen montieren
Die Positionierung der Profilschienen ist abhängig von:
• Kollektortyp: senkrecht, waagerecht
• Abstände der Kollektorstützen
• Montageart (Fußverankerung, Beschwerungswannen, Fassade)
Kollektortyp Grundausführung
senkrecht mittiges Loch Steckverbin-
der [1]
waagerecht Fußverankerung: 2. Langloch von rechts [2]
Beschwerungswanne: mittiges Loch Steckverbinder [1]
Tab. 16 Fußverankerung und Beschwerungswannen - erste Profilschie-
ne positionieren
Kollektortyp
waagerecht mittiges Loch des Steckverbinders [1]
Tab. 17 Fassade - erste Profilschiene positionieren
▶ Profilschienen, wie im Bild und den Tabellen beschrieben, an Kollek-
torstützen positionieren.
Bild 39 Profilschienen positionieren
▶ Vormontierte Profilschienen [2] mit Schrauben M8 × 20 [1] an Kol-
lektorstützen montieren. Schrauben noch nicht festdrehen, damit
die Profilschienen noch ausgerichtet werden können.
0010017147-01
Bild 40 Profilschienen montieren
Zusätzliche Profilschienen montieren (Zubehör)
Durch die Montage von zusätzlichen Profilschienen kann das Montage-
system höhere Lasten aufnehmen ( Kapitel "Montage der Kollektor-
stützen").
18
höhere Lasten
2. Langloch von rechts [2]
Grundausführung
▶ Zusätzliche Profilschienen [2] im mittleren Loch der Kollektorstütze
montieren. Schrauben [1] noch nicht festdrehen, damit die Profil-
schienen noch ausgerichtet werden können.
Bild 41 Zusätzliche Profilschienen montieren (hier: 2 Kollektoren)
Profilschienen ausrichten
Für die anschließende Kollektormontage ist es wichtig, dass die Profil-
schienen genau ausgerichtet werden!
▶ Profilschienen waagerecht und im angegebenen Abstand ausrichten.
Wasserwaage benutzen.
▶ Obere und untere Profilschienen seitlich in einer Flucht zueinander
ausrichten.
▶ Rechtwinkligkeit prüfen. Diagonale messen oder z. B. eine Dachlatte
an die Enden der Profilschienen legen.
▶ Schrauben M8 festdrehen.
Bild 42 Profilschienen und Kollektorstützen ausrichten
0010017148-01
0010017149-01
