Elektrischer Anschluss

3.4.1 BUS-System und Spannungsversorgung

Die Bedieneinheit wird über BUS-Kabel mit Energie versorgt.
Die Polarität der Adern ist beliebig.
▶ Für die BUS-Kabel geschirmte Zweileiterkabel mit Leiter-
querschnitt zwischen 0,5 mm
AWG 20) verwenden, z. B. LiYCY-Kabel.
▶ Maximale Gesamtlänge der BUS-Verbindungen von 200 m
beachten.
Wenn die maximale Gesamtlänge der BUS-Verbindungen zwi-
schen allen BUS-Teilnehmern überschritten wird oder der elek-
trische Anschluss nicht wie beschrieben ausgeführt ist, ist die
Inbetriebnahme der Anlage nicht möglich.
▶ Um induktive Beeinflussungen zu vermeiden: Alle Klein-
spannungskabel von Netzspannung führenden Kabeln ge-
trennt verlegen (Mindestabstand 100 mm).
▶ BUS-Verbindung zu einer Inneneinheit herstellen.
▶ Wenn Master- und Slave-Einheit verwendet werden, beide
Bedieneinheiten an dieselbe Inneneinheit anschließen.
Air Room Control – 6721818591 (2019/12)
2
2
und 0,8 mm
(AWG 16 bis
▶ Wenn mehrere Inneneinheiten verwendet werden, zusätz-
lich die technische Dokumentation der Inneneinheiten zum
elektrischen Anschluss beachten.
B
U
S
1
B
U
S
2

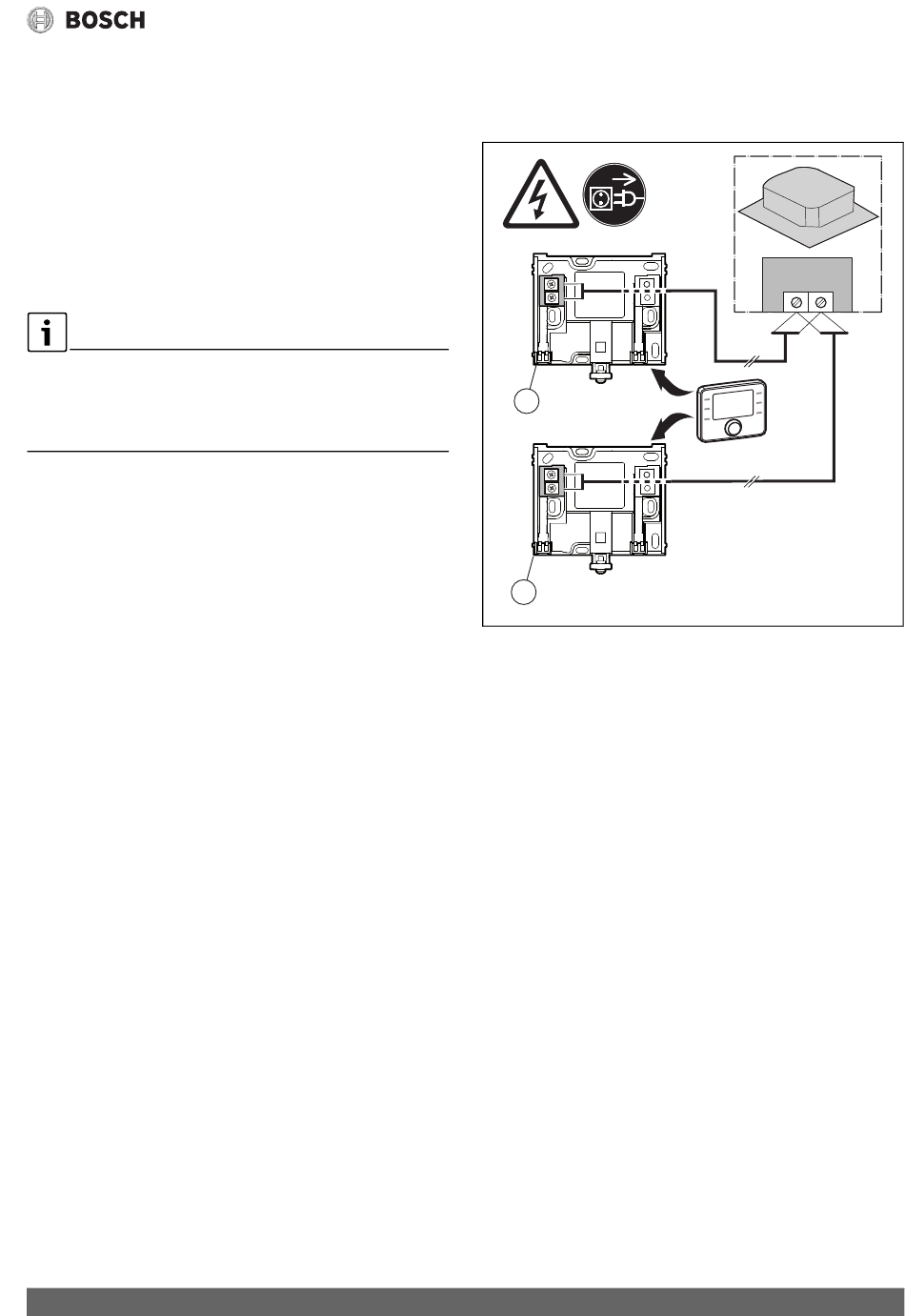

Bild 6
Anschluss der Bedieneinheiten an einer Innenein-
heit.
[1] Wandsockel der Master-Einheit
[2] Wandsockel der Slave-Einheit (optional)

3.4.2 Externer Schalter

Bei Bedieneinheiten ARC H kann zusätzlich ein externer Hotel-
kartenschalter oder ein Kontaktschalter an Tür oder Fenster an-
geschlossen werden.
Installation
X1 X2
0010021095-002
7
