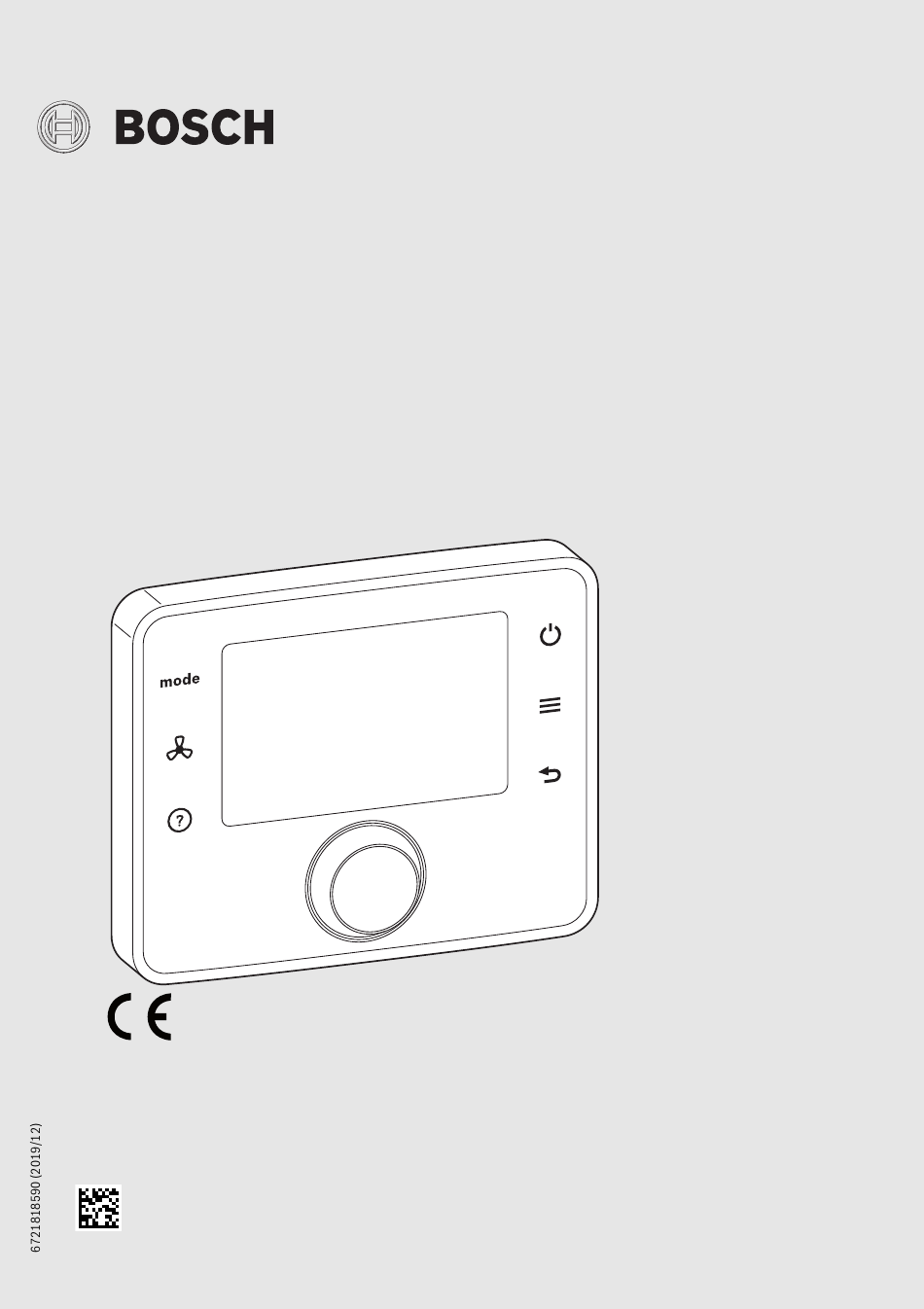

- Seite 1 Bedienungsanleitung VRF-Kabel-Fernbedienung Air Room Control ARC C | ARC H 0010020454-001...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis ? S ymbolerklärung und Sicherheitshin- weise 1 ? S ymbolerklärung und Sicherheitshinweise..2 Symbolerklärung 1.1 Symbolerklärung ......2 1.2 Allgemeine Sicherheitshinweise .
- Seite 3 Angaben zum Produkt H Reinigung Übersicht der Bedienelemente und ▶ Bei Bedarf das Gehäuse mit einem Symbole feuchten Tuch abreiben. Dabei keine scharfen oder ätzenden Reinigungs- mittel verwenden. Angaben zum Produkt Die VRF-Kabel-Fernbedienungen ARC C/ARC H sind raumtem- peraturgeführte Regler zur Regelung von bis zu 16 Inneneinhei- ten.
- Seite 4 Übersicht der Bedienelemente und Symbole Pos. Symbol Erläuterung Betriebsart: Ventilatorbetrieb aktiv Luftumwälzung ohne Heizen oder Küh- len. Betriebsart: Entfeuchtungsbetrieb aktiv Entfeuchten der Raumluft. AC OFF – Infozeile: Anzeige von Wochentag, Da- tum und Uhrzeit (ARC C) oder Anzeige des Texts Willkommen (ARC H) Infografik: Elektrischer Zuheizer 0010021038-002 Inneneinheit ist aktiv.
- Seite 5 Bedienung Temperatur manuell ändern Bedienung ▶ Auswahlknopf drehen, um die gewünschte Solltemperatur Je nach Systemkonfiguration und Bedieneinheit sind nicht alle einzustellen. Menüpunkte wählbar, siehe Übersicht Hauptmenü am Ende dieses Dokuments. Die folgenden Beschreibungen gehen jeweils vom Home- Screen aus ( Bild 2, Seite 4). Die Bedieneinheit kann so installiert sein, dass sie die Innenein- heit unter bestimmten Bedingungen ausschaltet und sperrt.
- Seite 6 Bedienung ▶ Zum Bestätigen Auswahlknopf drücken oder 5 Sekunden Zeitprogramm ein-/ausschalten warten. ▶ Hauptmenü öffnen. Bei aktivem Zeitprogramm gilt die Einstellung bis zur nächs- ▶ Menü Zeitprogramme öffnen. ten Schaltzeit. Das Menü zeigt, ob ein Zeitprogramm aktiv ist. Vertikale Position der Schwenklamellen ändern ▶...
- Seite 7 Bedienung und Grenzen zwischen zwei Zeiträumen sind weiß darge- Zeitraum löschen stellt. ▶ Menü zur Anpassung eines Zeitprogramms für den ge- wünschten Wochentag öffnen. ▶ In der Zeile des gewünschten Zeitraums Löschen auswäh- len und bestätigen. 0010020770-001 ▶ Wochentag auswählen und bestätigen. Das Menü...
- Seite 8 Bedienung Schaltzeit ändern Temperatur ändern ▶ Menü zur Anpassung eines Zeitprogramms für den ge- ▶ Menü zur Anpassung eines Zeitprogramms für den ge- wünschten Wochentag öffnen. wünschten Wochentag öffnen. ▶ Auswahlknopf drehen und drücken, um das Eingabefeld für ▶ Auswahlknopf drehen und drücken, um das Eingabefeld für eine Schaltzeit zu aktivieren.
- Seite 9 Bedienung Vorübergehende Betriebsarten Zeichen eingeben/einfügen ▶ Menü zur Umbenennung eines Zeitprogramms öffnen. Die folgenden Betriebsarten funktionieren unabhängig von den ▶ Auswahlknopf drehen und drücken, um das Eingabefeld für Schaltzeiten des Zeitprogramms und enden automatisch nach ein Zeichen zu aktivieren. einer bestimmten Dauer. Die Funktionsweise der vorüberge- henden Betriebsarten wird in ...
- Seite 10 Bedienung Schnellabkühlen oder Schnellaufheizen aktivieren ▶ Auswahlknopf drehen und drücken, um das Eingabefeld für die Stunden oder Minuten zu aktivieren. ▶ Hauptmenü öffnen. ▶ Stunden oder Minuten im aktiven Eingabefeld einstellen ▶ Schnellabkühlen oder Schnellaufheizen auswählen und be- und bestätigen. stätigen.
- Seite 11 Bedienung 4.13 Weitere Einstellungen Obere oder untere Temperaturgrenze einstellen Im Standby-Betrieb wird bei Überschreiten der oberen Grenze Sprache einstellen (Oberer Temp.-Grenzwert) gekühlt und bei unterschreiten der ▶ Hauptmenü öffnen. unteren Grenze (Unterer Temp.-Grenzw.) geheizt. ▶ Menü Einstellungen > Sprache öffnen. ▶...
- Seite 12 Hauptmenü Menüpunkt Beschreibung Hauptmenü Timer Die Inneneinheit schaltet nach Ablauf der ein- Je nach Systemkonfiguration und Verwendungsweise der Be- gestellten Dauer dauerhaft ein oder aus. dieneinheit sind nicht alle Menüpunkte wählbar, siehe Über- Einschalt-Timer: Einmaliger Timer zum Ein- sicht Hauptmenü am Ende dieses Dokuments. schalten.
- Seite 13 Hauptmenü Allgemeine Einstellungen Menü: Wochenprogramm 1...3 (oder benutzerdefinierte Be- zeichnung) Menü: Einstellungen Menüpunkt Beschreibung Menüpunkt Beschreibung Montag - Wochentage mit Übersicht zur Anzahl und Sprache Sprache der angezeigten Displaytexte Sonntag Länge der eingestellten Zeiträume. siehe Tab. 7, Seite 7 Datum und Weiß: Zeitraum ohne Regelung oder Grenze Uhrzeit...
- Seite 14 Störungen Einstellungen zu Datum und Uhrzeit Menüpunkt Beschreibung Das Menü ist für ARC H nicht verfügbar. Kontaktdaten Bei der Inbetriebnahme gespeicherte Kon- Menü: Datum und Uhrzeit taktdaten von Fachkraft oder Kundendienst zur Behebung von Störungen. Menüpunkt Beschreibung siehe Tab. 9, Seite 14 Wartungsin- Datum Aus diesem Datum wird der aktuelle Wochen-...
- Seite 15 Elektro- und Elektronik-Altgeräte Elektro- und Elektronik-Altgeräte Einstellungen Nicht mehr gebrauchsfähige Elektro- oder Elekt- – Sprache ronikgeräte müssen getrennt gesammelt und ei- – Datum und Uhrzeit ner umweltgerechten Verwertung zugeführt – Datum werden (Europäische Richtlinie über Elektro- und Elektronik-Altgeräte). – Dat.-Format ändern (Datumsformat ändern) –...
