ELEKTRISCHE ANSCHLÜSSE

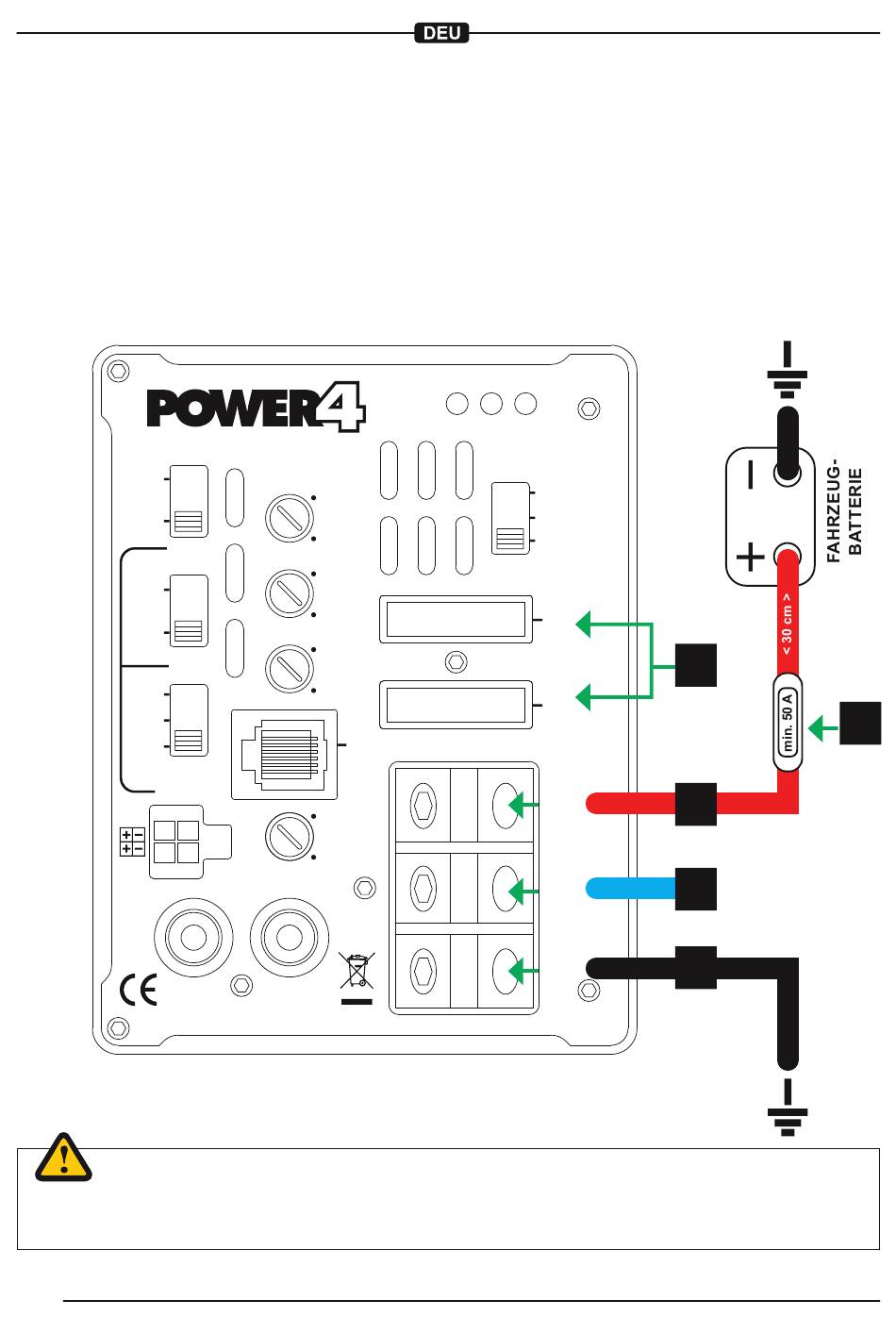

VOR DEM ANSCHLIESSEN
Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Ach-
ten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (siehe Tabelle auf der nächsten Seite) und den
passenden Sicherungswert der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an
allen Kontaktpunkten der Batterie und an den Massepunkten. Ziehen Sie nach der Installation alle Schrauben
fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromversorgung oder Störgeräu-
sche sowie Verzerrungen zur Folge haben.
PHASE
SHIFT
180°
0°
INPUT
VOLTAGE
40 V
15 V
EPS
LOAD
10 R
150 R
600 R
HIGH LEVEL
INPUT
L
R
AUDIO DESIGN GMBH · AM BREILINGSWEG 3 · D-76709 KRONAU
ACHTUNG
Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol
der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden.
