AUSGANGSLEISTUNG & LIMITER
Das POWER4 Verstärkermodul kann in verschiedenen Gehäusetypen zum Einsatz kommen. Hier gilt jedoch
folgendes zu beachten: Hinsichtlich der Kühlung des Moduls sind größere Gehäuse, insbesondere Bassre-
flexgehäuse mit ausreichender Luftzirkulation im Gehäuseinneren unproblematisch. Bei sehr kleinen oder
geschlossenen Gehäusen kann es jedoch sein, dass aufgrund des sehr kleinen Innenvolumens oder des
fehlenden Luftaustauschs keine ausreichende Kühlung gewährleistet ist, wenn das Modul auf der höchsten
Leistungsstufe betrieben wird.
Daher weist das Modul eine Besonderheit auf, d.h. je nach Gehäusetyp und der darin vorherrschenden Luft-
zirkulation und der Belastbarkeit des angeschlossenen Subwoofers kann die Ausgangsleistung in 3 Stufen an-
gepasst werden. So kann das Modul ideal an die Leistung des Subwoofers und der thermischen Verhältnisse
angepasst und einer Überhitzung vorgebeugt werden.

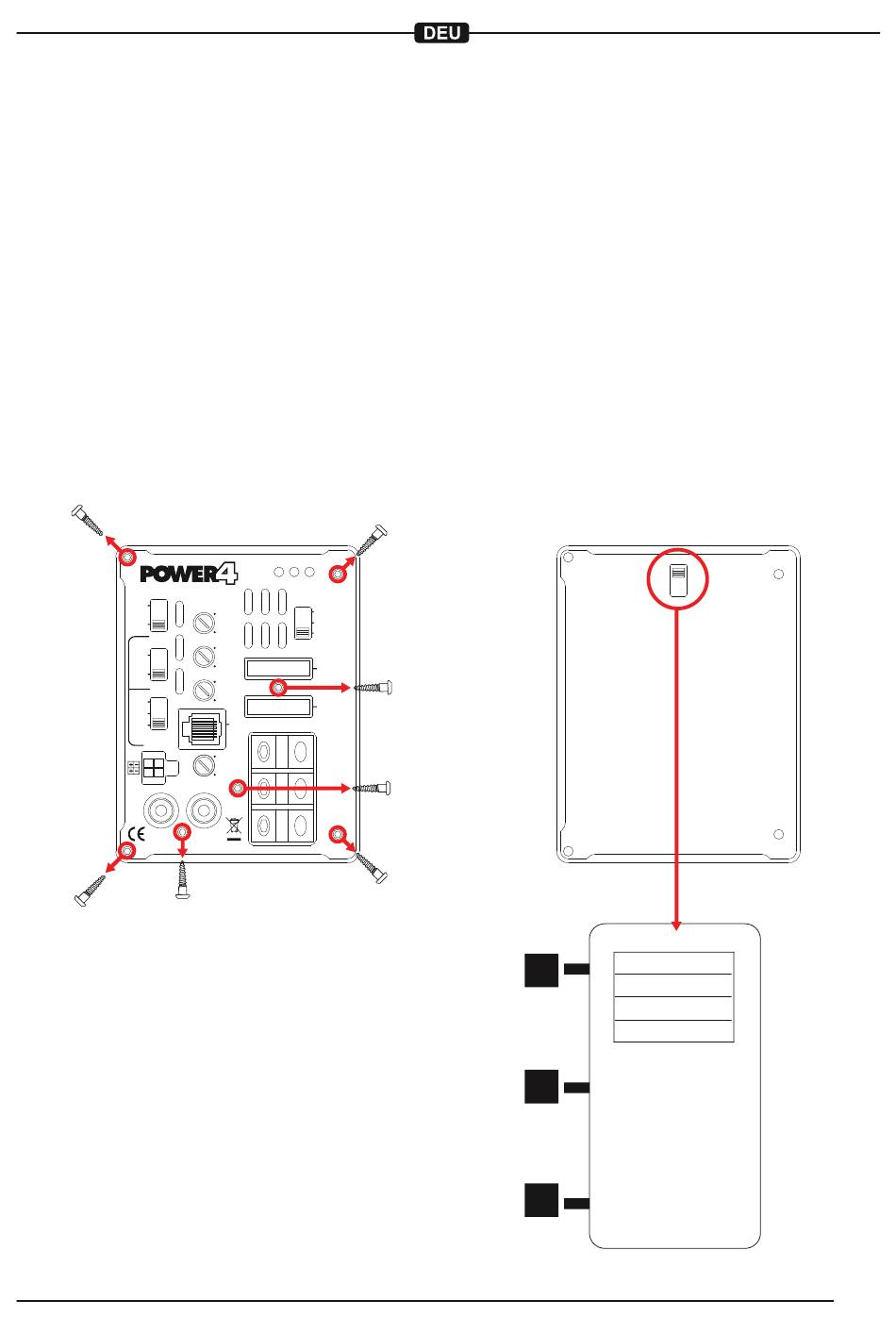

Um die optimale Leistung anzupassen, entfernen Sie die Abdeckung (wie unten im Bild beschrieben). Unter
der Abdeckung finden Sie oben mittig einen Drei-Wege-Schalter. Dieser steht ab Werk in der Stellung A,
welche der vollen Ausgangsleistung ohne Limiter entspricht. Jetzt können Sie einfach durch Umschalten die
gewünschte Leistungsstufe (A, B oder C) auswählen.
PHASE
CLASS D AMPLIFIER
SHIFT
180°
0°
INPUT
VOLTAGE
40 V
15 V
EPS
LOAD
10 R
150 R
600 R
HIGH LEVEL
INPUT
L
R
LINE INPUT
L
AUDIO DESIGN GMBH · AM BREILINGSWEG 3 · D-76709 KRONAU
A: Full Power Modus (Schalterstellung oben)
1 x 460 W/RMS @ 4 Ohm bei 14,4 V
In dieser Schalterstellung ist nur der
4 Ohm Betrieb empfohlen!
B: Limiter 1 Modus (Schalterstellung mittig)
1 x 260 W/RMS @ 4 Ohm bei 14,4 V
In dieser Schalterstellung ist nur der
4 Ohm Betrieb empfohlen!
C: Limiter 2 Modus (Schalterstellung unten)
1 x 190/280 W/RMS @ 4/2 Ohm bei 14,4 V
CLIP PRO PWR
AUTO
TURN-ON
LOW PASS
SIGNAL
120 Hz
DC
40 Hz REM
SUBSONIC
35 Hz
5 Hz
25 A
LEVEL
MAX
FUSES
MIN
25 A
REMOTE
+12V
MAX
MIN
BASS BOOST
REM
GND
R
A
B
C
