ERGO OPEN
2
A
FASE 2_PHASE 2_ÉTAPE 2_SCHRITT 2_FASE 2_ 2 ЭТАП_FAS 2_步骤二_ 2
RU

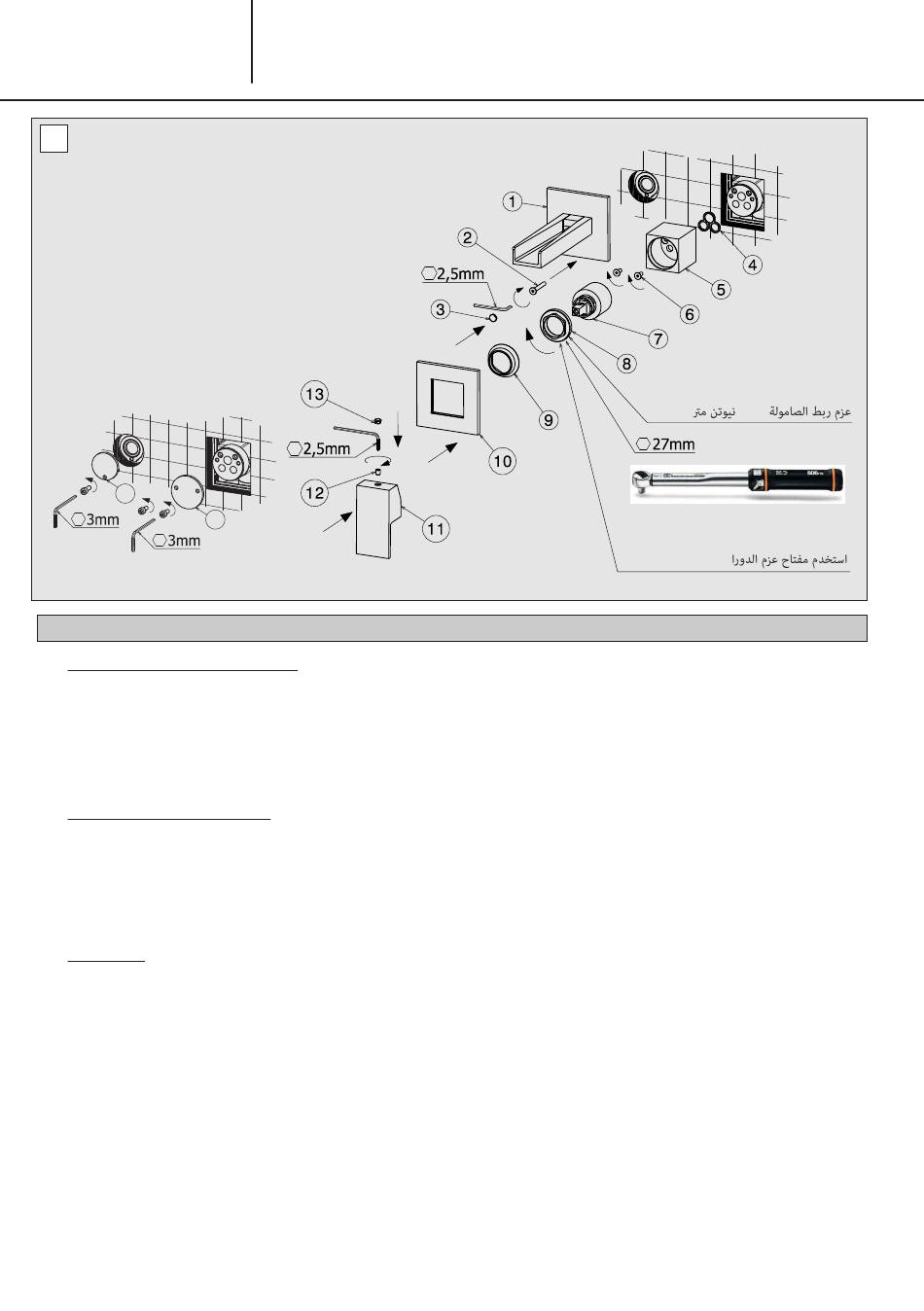

Крепление внешних частей.
Отвинтите винты и снимите заглушки (A). Установите декоративный элемент с предварительно
смонтированной горловиной и соединением (1) в заглубленную часть, закрепив его винтом (2) из
комплекта поставки, и наденьте заглушку (3). Вставив прокладку (4), закрепите втулку (5) двумя винтами
(6) из комплекта поставки. Вставьте картридж (7), закрутите стопорную кольцевую гайку (8) и вставьте
заглушку (9). Для правильного завинчивания стопорной кольцевой гайки (8) рекомендуется использовать
динамометрический ключ с моментом затяжки 12-13 Нм. Затем установите декоративный элемент (10),
ручку (11) на картридж (7), зафиксировав ее установочным винтом (12), и наденьте заглушку (13).
SV
Fäste av de yttre delarna.
Skruva loss skruvarna och ta bort pluggarna (A). För in beslaget med munstycke och koppling
förmonterade (1) i den inbyggda delen och fäst det med den medföljande skruven (2) samt anbringa
locket (3). För in packningen (4) och fäst bussningen (5) med hjälp av de 2 skruvar (6), som medföljer
förpackningen, För in patronen (7), skruva fast låsringen (8) och sätt på hättan (9). För korrekt stängning
av låsringen (8) rekommenderas det att använda en momentnyckel med ett vridmoment på 12-13 Nm.
Fortsätt sen med installation av beslaget (10), montera handtaget (11) på patronen (7) och fäst det med
ställskruven (12) samt sätt på locket (13).
外部件固定
ZH
拧松螺钉并移除护帽（A）。将预装接口和接头的配饰（1）放入内凹部分，用配送的螺钉（2）固定并盖好护盖（3
）。插入密封圈（4），将套筒（5）固定在包装中配送的两个螺钉（6）之间。插入滤芯（7），拧紧固定套圈（8
），插入盖帽（9）。为了正确闭合固定环螺母（8），建议使用扭矩为12-13 Nm的扭矩扳手。随后安装配饰部件
（10），将拉手（11）安装在滤芯（7）上，再用固定螺母（12）固定，最后再放入护盖（13）。
). أدخل ال ز ُ خرفة مع الفم املركب مسب ق ًا وال ج ِلبة (1) يف الجزء املجوف، معA( قم بفك ال رب اغي وإ ز الة األغطية
)5( تركيبها بال رب اغي (2) املزودة، وقم بوضع سدادة التغطية (3). قم برتكيب الحشية (4)، وقم برتكيب ال ج ِلبة
عن طريق الربغيني (6) املرفقني يف العبوة. أدخل الخرطوشة (7)، ثم اربط صامولة الرتكيب (8)، وأدخل الغطاء
(9). من أجل اإلغالق الصحيح لصامولة الرتكيب (8)، يوىص باستخدام مفتاح ربط بعزم دو ر ان يبلغ 31-21 نيوتن
مرت. ثم تابع تركيب الزخرفة (01)، وقم برتكيب املقبض (11) عىل الخرطوشة (7)، وقم برتكيبها مبسامر الرتكيب
8
PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES
D'INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_
УСТАНОВКА
_ INSTALLATIONSPROCEDURER _
A
إج ر اءات الرتكيب
安装程序 _
Момент затяжки зажимной гайки 12-13 Нм
Ringens vridmoment 12-13 Nm
环形螺母松紧扭矩为12-13Nm
Используйте динамометрический ключ
Använd en dynamometrisk nyckel
请使用扭矩扳手
.تركيب األج ز اء الخارجية
.)13( (21) وضع السدادة الصغرية للغطاء
12-13
املرحلة
- AR
