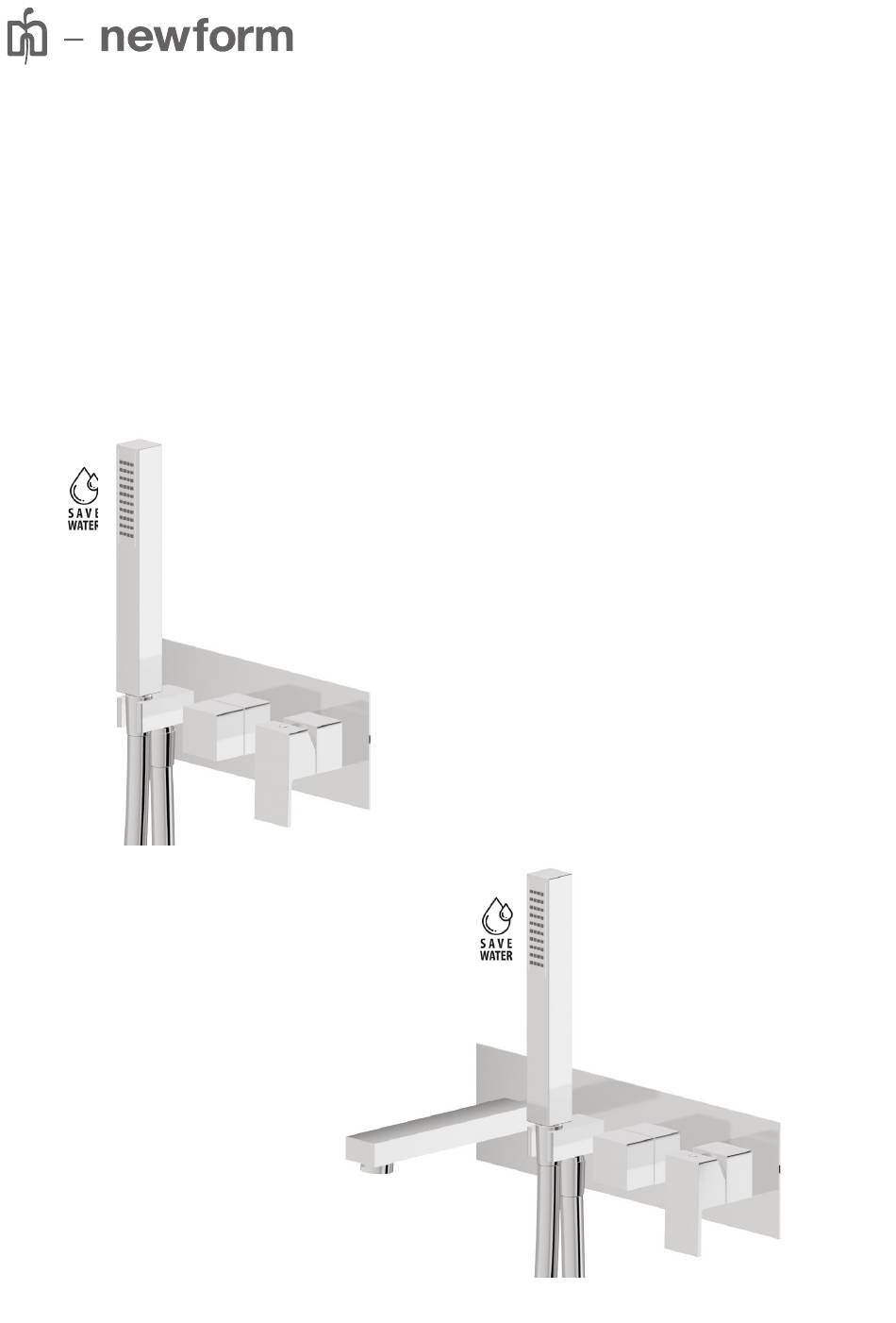

- Seite 1 istruzioni instructions instructions de montage ERGO-Q Bedienungsanleitung instrucciones инструкции instruktioner 使用说明 تعليامت 66469E 66472E...
- Seite 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Seite 3 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ • Данное руководство является неотъемлемой частью изделия. • Необходимо хранить его в хорошем состоянии на протяжении всего срока службы изделия. • Мы рекомендуем внимательно прочитать это руководство и все содержащиеся в нем инструкции перед использованием и установкой изделия.
- Seite 4 ERGO-Q DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _ СПРАВОЧНЫЕ ДАННЫЕ REFERENZANGABEN_ DATOS DE REFERENCIA_ البيانات املرجعية REFERENSUPPGIFTER_参考数据_ 66469E 31030 □ 27 52.5 52.5 M16x2 □ 40 30x25 □ 40 66472E 31031 □ 27 52.5 52.5 M16x2 M16x2 □ 40 □...
- Seite 5 ERGO-Q PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب УСТАНОВКА _ INSTALLATIONSPROCEDURER _ 安装程序 _ 31030 ВНИМАНИЕ: Проверьте RU - IT - ATTENZIONE: Testare l’impianto senza установку, не снимая rimuovere il tappo-protezione in plastica. EN - ATTENTION: Test the installation with- пластиковую...
- Seite 6 ERGO-Q PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب УСТАНОВКА _ INSTALLATIONSPROCEDURER _ 安装程序 _ 31031 IT - ATTENZIONE: Testare l’impianto senza ВНИМАНИЕ: Проверьте RU - rimuovere il tappo-protezione in plastica. установку, не снимая EN - ATTENTION: Test the installation with- пластиковую...
- Seite 7 ERGO-Q PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب УСТАНОВКА _ INSTALLATIONSPROCEDURER _ 安装程序 _ ✖ ✖ IT - ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’installazione delle parti esterne, accertarsi che l’impianto sia chiuso. EN - ATTENTION: before removing protection cap, in order to proceed with the asembling of the external parts, be sure that the installation is closed.
- Seite 8 ERGO-Q PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب УСТАНОВКА _ INSTALLATIONSPROCEDURER _ 安装程序 _ TAGLIARE A FILO DEL RIVESTIMENTO ESTERNO_CUT FLUSH WITH OUTER COATING_COUPER À FIL DU REVÊTEMENT EXTÉRIEUR_BÜNDIG MIT DER ÄUSSEREN ABDECKUNG SCHNEIDEN_CORTAR AL RAS DEL REVESTIMIENTO EXTERNO SKÄR AV JÄMS MED...
- Seite 9 ERGO-Q PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب УСТАНОВКА _ INSTALLATIONSPROCEDURER _ 安装程序 _ ⬡ 2.5mm ⬡ 8mm ⬡ 2mm املرحلة FASE 4_PHASE 4_ÉTAPE 4_SCHRITT 4_FASE 4_ 4 ЭТАП_FAS 4_步骤4_ 4 Interponendo la guarnizione (1) fissare la boccola (2) per mezzo delle 2 viti (3) fornite nella confezione. Installare la piastra/decoro (4) interponendo la spugna (5).
- Seite 10 ERGO-Q PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب УСТАНОВКА _ INSTALLATIONSPROCEDURER _ 安装程序 _ ⬡ 27mm ⭮ Max 12-13Nm ⬡ 2.5mm املرحلة FASE 5_PHASE 5_ÉTAPE 5_SCHRITT 5_FASE 5_ 5 ЭТАП_FAS 5_步骤5_ 5 Inserire la cartuccia (11), avvitare la ghiera di fissaggio (12) ed inserire il cappuccio (13).
- Seite 11 ERGO-Q PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب УСТАНОВКА _ INSTALLATIONSPROCEDURER _ 安装程序 _ water flow water flow water flow املرحلة FASE 6_PHASE 6_ÉTAPE 6_SCHRITT 6_FASE 6_ 6 ЭТАП_FAS 6_步骤6_ 6 Inserire il regolatore di portata, posizionandolo come indicato in figura. Insert the flow regulator, positioning it as shown in the figure.
- Seite 12 Alkohol, Säuren oder aggressive Stoffe enthalten, zu verwenden. the above rules. Die Firma Newform S.p.A. haftet nicht für Schäden, die durch Nichtbeachtung solcher Vorschriften verursacht werden. INTERVENTIONS D’ENTRETIEN MANTENIMIENTO...
- Seite 13 ،)يوىص أيض ً ا بتنظيف الصنابري باملاء والصابون فقط، وتجنب استخدام املنظفات الكاشطة (يف شكل مسحوق أو سائل S.p.A أو ق ِ طع اإلسفنج الكاشطة أو املنتجات األخرى التي تحتوي عىل كحول أو أحامض أو مواد عدوانية أخرى. ت ُعفى .. من أية مسؤولية عن األ رض ار الناجمة عن عدم م ر اعاة هذه القواعدNEWFORM...
- Seite 14 ERGO-Q RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO_ قطع الغيار _ RESERVDELAR_ 备件 _ ЗАПЧАСТИ 66469E - 66472E 26172 10698 15652 25228 25227 14720 13863 19796 25912 29756 11980 10980 13422 15144 14859...
- Seite 15 ERGO-Q PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ الحموالت FLÖDESHASTIGHETER _ 总量_ 66469E (31030) OUT 1 OUT 1 OUT 2 (FREE) OUT 2 (FREE) OUT 1 66469E (31030) OUT 1 OUT 2 (FREE) l/min l/min 5,13 10,11 OUT 1 7,09 14,06 OUT 2 8,37...
