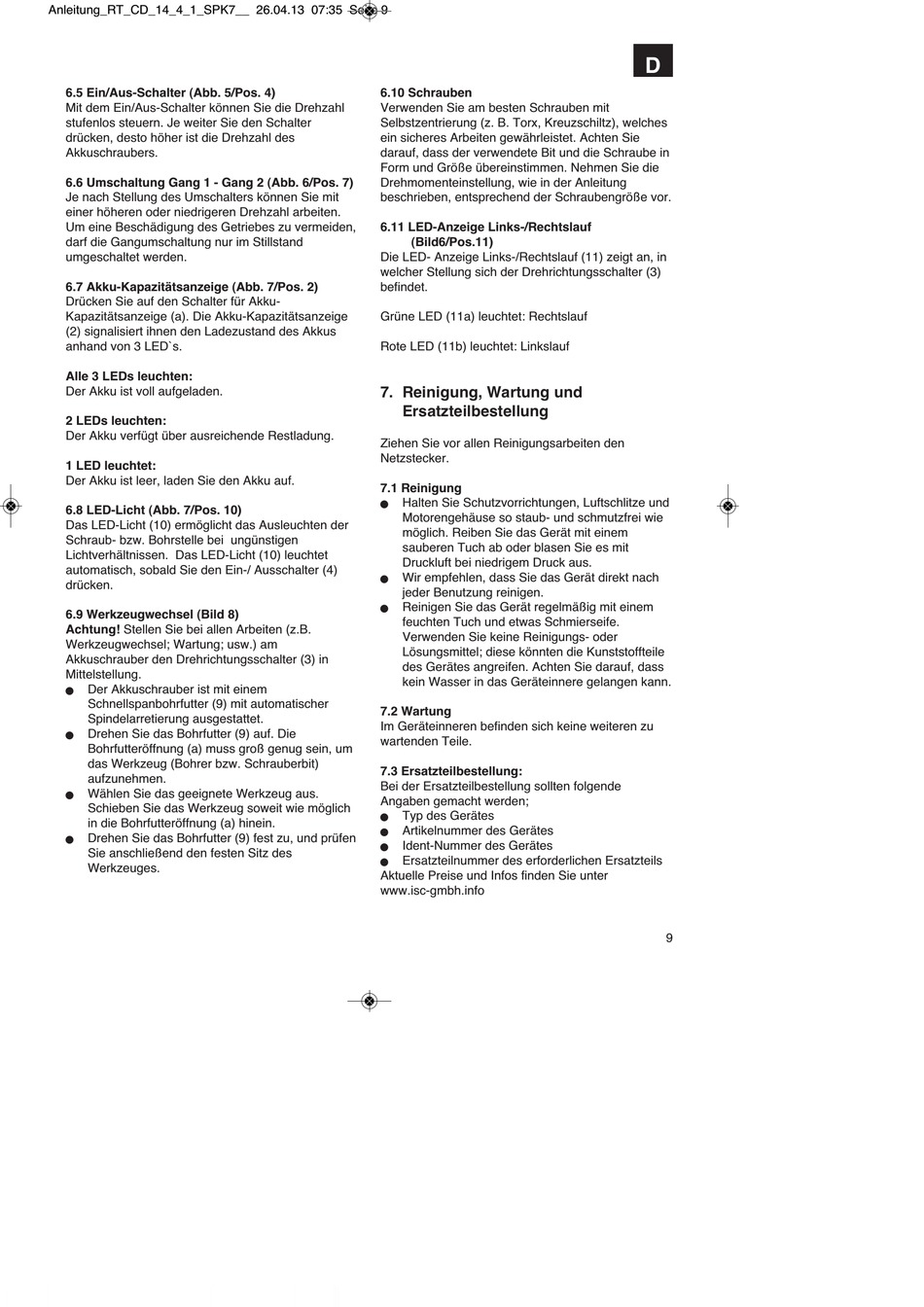

6.5 Ein/Aus-Schalter (Abb. 5/Pos. 4)
Mit dem Ein/Aus-Schalter können Sie die Drehzahl
stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des
Akkuschraubers.
6.6 Umschaltung Gang 1 - Gang 2 (Abb. 6/Pos. 7)
Je nach Stellung des Umschalters können Sie mit
einer höheren oder niedrigeren Drehzahl arbeiten.
Um eine Beschädigung des Getriebes zu vermeiden,
darf die Gangumschaltung nur im Stillstand
umgeschaltet werden.
6.7 Akku-Kapazitätsanzeige (Abb. 7/Pos. 2)
Drücken Sie auf den Schalter für Akku-
Kapazitätsanzeige (a). Die Akku-Kapazitätsanzeige
(2) signalisiert ihnen den Ladezustand des Akkus
anhand von 3 LED`s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 LEDs leuchten:
Der Akku verfügt über ausreichende Restladung.
1 LED leuchtet:
Der Akku ist leer, laden Sie den Akku auf.
6.8 LED-Licht (Abb. 7/Pos. 10)
Das LED-Licht (10) ermöglicht das Ausleuchten der
Schraub- bzw. Bohrstelle bei ungünstigen
Lichtverhältnissen. Das LED-Licht (10) leuchtet
automatisch, sobald Sie den Ein-/ Ausschalter (4)
drücken.
6.9 Werkzeugwechsel (Bild 8)
Achtung! Stellen Sie bei allen Arbeiten (z.B.
Werkzeugwechsel; Wartung; usw.) am
Akkuschrauber den Drehrichtungsschalter (3) in
Mittelstellung.
Der Akkuschrauber ist mit einem
n
Schnellspanbohrfutter (9) mit automatischer
Spindelarretierung ausgestattet.
Drehen Sie das Bohrfutter (9) auf. Die
n
Bohrfutteröffnung (a) muss groß genug sein, um
das Werkzeug (Bohrer bzw. Schrauberbit)
aufzunehmen.
Wählen Sie das geeignete Werkzeug aus.
n
Schieben Sie das Werkzeug soweit wie möglich
in die Bohrfutteröffnung (a) hinein.
Drehen Sie das Bohrfutter (9) fest zu, und prüfen
n
Sie anschließend den festen Sitz des
Werkzeuges.
6.10 Schrauben
Verwenden Sie am besten Schrauben mit
Selbstzentrierung (z. B. Torx, Kreuzschiltz), welches
ein sicheres Arbeiten gewährleistet. Achten Sie
darauf, dass der verwendete Bit und die Schraube in
Form und Größe übereinstimmen. Nehmen Sie die
Drehmomenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße vor.
6.11 LED-Anzeige Links-/Rechtslauf
(Bild6/Pos.11)
Die LED- Anzeige Links-/Rechtslauf (11) zeigt an, in
welcher Stellung sich der Drehrichtungsschalter (3)
befindet.
Grüne LED (11a) leuchtet: Rechtslauf
Rote LED (11b) leuchtet: Linkslauf
7. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
n
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
n
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
n
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
7.2 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
n
Artikelnummer des Gerätes
n
Ident-Nummer des Gerätes
n
Ersatzteilnummer des erforderlichen Ersatzteils
n
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
