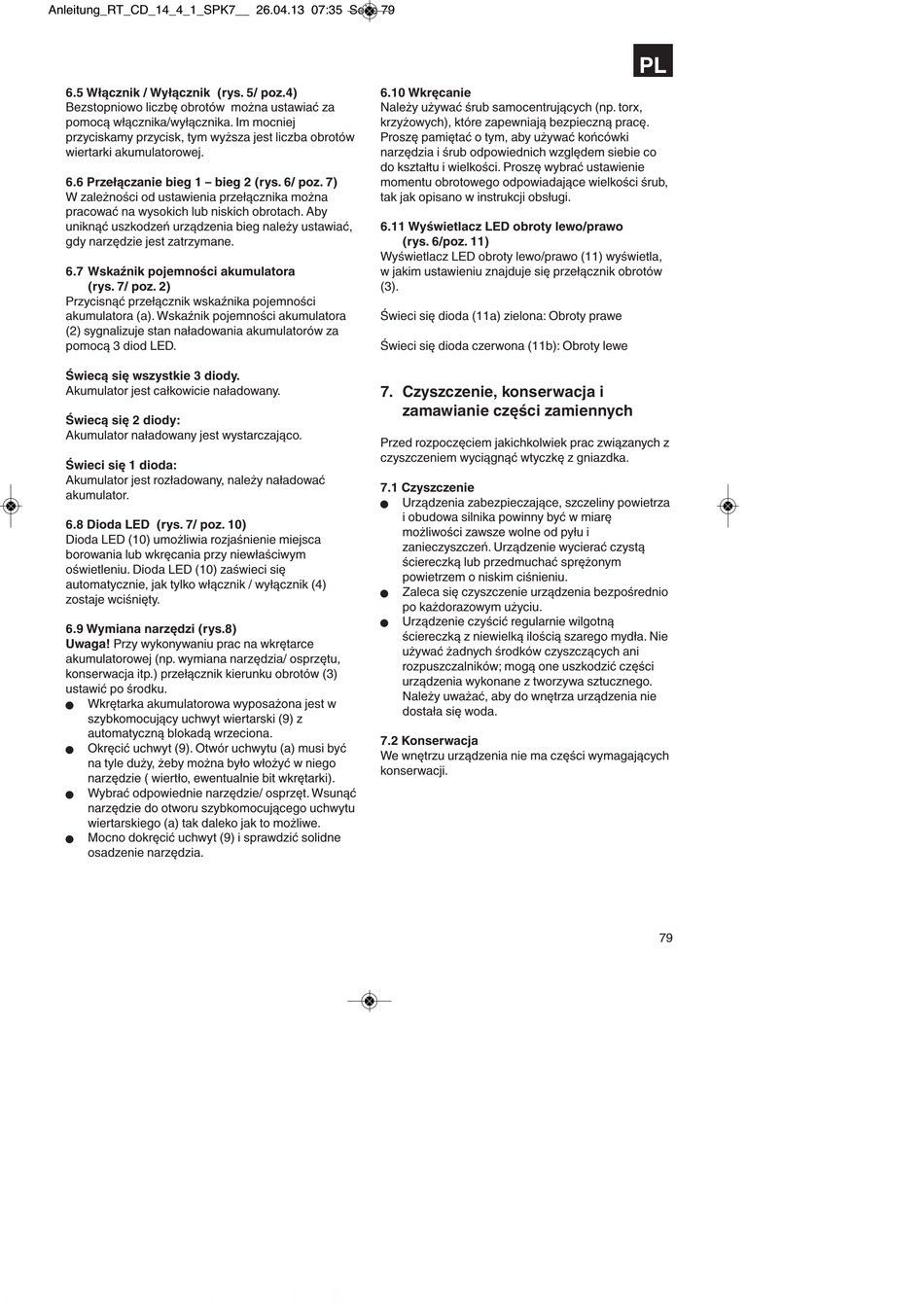

EINHELL RT-CD 14,4/1 Originalbetriebsanleitung Seite 79

Anleitung_RT_CD_14_4_1_SPK7__ 26.04.13 07:35 Seite 79
6.5 Włącznik / Wyłącznik (rys. 5/ poz.4)
Bezstopniowo liczbę obrotów można ustawiać za
pomocą włącznika/wyłącznika. Im mocniej
przyciskamy przycisk, tym wyższa jest liczba obrotów
wiertarki akumulatorowej.
6.6 Przełączanie bieg 1 – bieg 2 (rys. 6/ poz. 7)
W zależności od ustawienia przełącznika można
pracować na wysokich lub niskich obrotach. Aby
uniknąć uszkodzeń urządzenia bieg należy ustawiać,
gdy narzędzie jest zatrzymane.
6.7 Wskaźnik pojemności akumulatora
(rys. 7/ poz. 2)
Przycisnąć przełącznik wskaźnika pojemności
akumulatora (a). Wskaźnik pojemności akumulatora
(2) sygnalizuje stan naładowania akumulatorów za
pomocą 3 diod LED.
Świecą się wszystkie 3 diody.
Akumulator jest całkowicie naładowany.
Świecą się 2 diody:
Akumulator naładowany jest wystarczająco.
Świeci się 1 dioda:
Akumulator jest rozładowany, należy naładować
akumulator.
6.8 Dioda LED (rys. 7/ poz. 10)
Dioda LED (10) umożliwia rozjaśnienie miejsca
borowania lub wkręcania przy niewłaściwym
oświetleniu. Dioda LED (10) zaświeci się
automatycznie, jak tylko włącznik / wyłącznik (4)
zostaje wciśnięty.
6.9 Wymiana narzędzi (rys.8)
Uwaga! Przy wykonywaniu prac na wkrętarce
akumulatorowej (np. wymiana narzędzia/ osprzętu,
konserwacja itp.) przełącznik kierunku obrotów (3)
ustawić po środku.
Wkrętarka akumulatorowa wyposażona jest w
n
szybkomocujący uchwyt wiertarski (9) z
automatyczną blokadą wrzeciona.
Okręcić uchwyt (9). Otwór uchwytu (a) musi być
n
na tyle duży, żeby można było włożyć w niego
narzędzie ( wiertło, ewentualnie bit wkrętarki).
Wybrać odpowiednie narzędzie/ osprzęt. Wsunąć
n
narzędzie do otworu szybkomocującego uchwytu
wiertarskiego (a) tak daleko jak to możliwe.
Mocno dokręcić uchwyt (9) i sprawdzić solidne
n
osadzenie narzędzia.
6.10 Wkręcanie
Należy używać śrub samocentrujących (np. torx,
krzyżowych), które zapewniają bezpieczną pracę.
Proszę pamiętać o tym, aby używać końcówki
narzędzia i śrub odpowiednich względem siebie co
do kształtu i wielkości. Proszę wybrać ustawienie
momentu obrotowego odpowiadające wielkości śrub,
tak jak opisano w instrukcji obsługi.
6.11 Wyświetlacz LED obroty lewo/prawo
(rys. 6/poz. 11)
Wyświetlacz LED obroty lewo/prawo (11) wyświetla,
w jakim ustawieniu znajduje się przełącznik obrotów
(3).
Świeci się dioda (11a) zielona: Obroty prawe
Świeci się dioda czerwona (11b): Obroty lewe
7. Czyszczenie, konserwacja i
zamawianie części zamiennych
Przed rozpoczęciem jakichkolwiek prac związanych z
czyszczeniem wyciągnąć wtyczkę z gniazdka.
7.1 Czyszczenie
Urządzenia zabezpieczające, szczeliny powietrza
n
i obudowa silnika powinny być w miarę
możliwości zawsze wolne od pyłu i
zanieczyszczeń. Urządzenie wycierać czystą
ściereczką lub przedmuchać sprężonym
powietrzem o niskim ciśnieniu.
Zaleca się czyszczenie urządzenia bezpośrednio
n
po każdorazowym użyciu.
Urządzenie czyścić regularnie wilgotną
n
ściereczką z niewielką ilością szarego mydła. Nie
używać żadnych środków czyszczących ani
rozpuszczalników; mogą one uszkodzić części
urządzenia wykonane z tworzywa sztucznego.
Należy uważać, aby do wnętrza urządzenia nie
dostała się woda.
7.2 Konserwacja
We wnętrzu urządzenia nie ma części wymagających
konserwacji.
