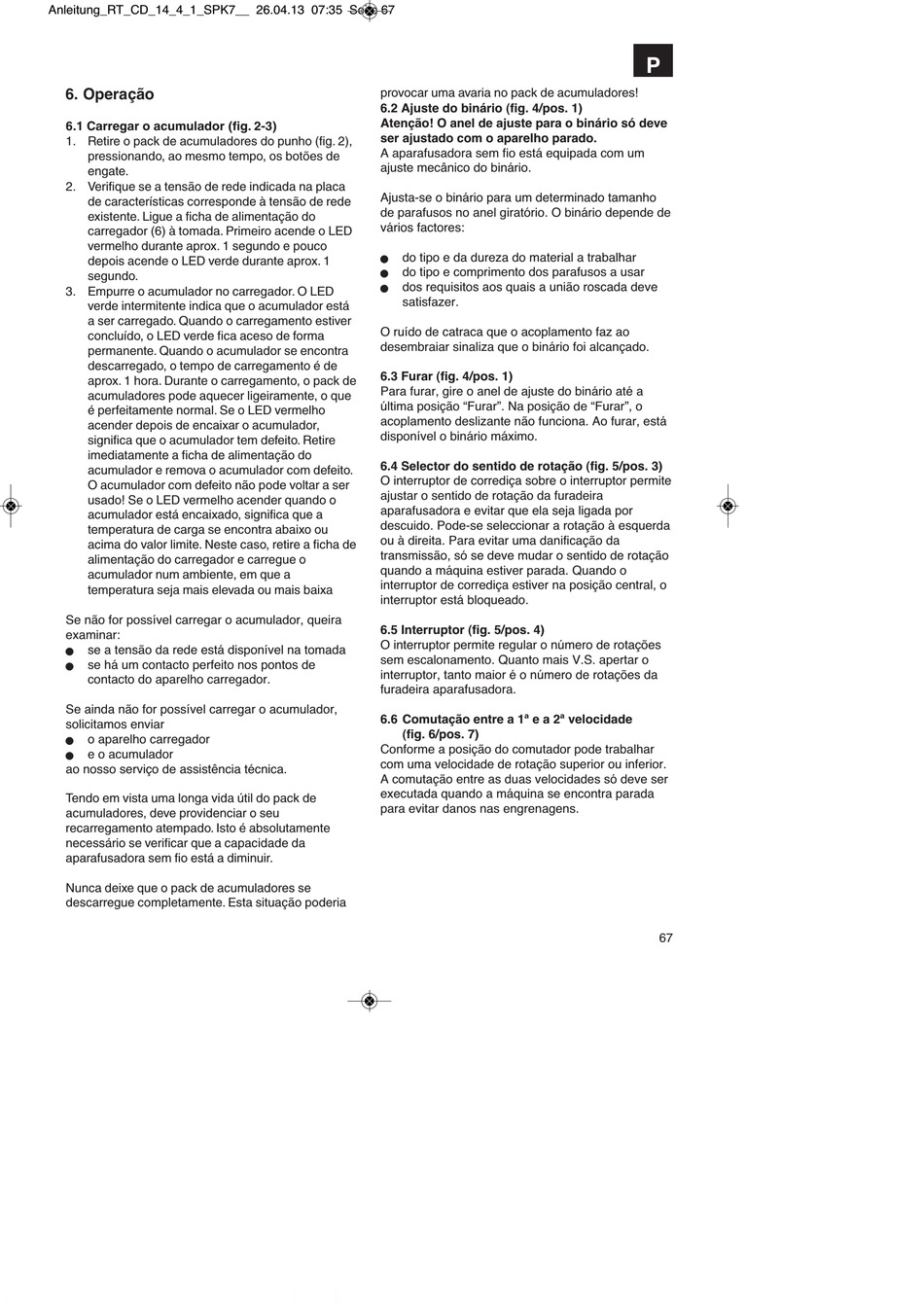

EINHELL RT-CD 14,4/1 Originalbetriebsanleitung Seite 67

Anleitung_RT_CD_14_4_1_SPK7__ 26.04.13 07:35 Seite 67
6. Operação
6.1 Carregar o acumulador (fig. 2-3)
1. Retire o pack de acumuladores do punho (fig. 2),
pressionando, ao mesmo tempo, os botões de
engate.
2. Verifique se a tensão de rede indicada na placa
de características corresponde à tensão de rede
existente. Ligue a ficha de alimentação do
carregador (6) à tomada. Primeiro acende o LED
vermelho durante aprox. 1 segundo e pouco
depois acende o LED verde durante aprox. 1
segundo.
3. Empurre o acumulador no carregador. O LED
verde intermitente indica que o acumulador está
a ser carregado. Quando o carregamento estiver
concluído, o LED verde fica aceso de forma
permanente. Quando o acumulador se encontra
descarregado, o tempo de carregamento é de
aprox. 1 hora. Durante o carregamento, o pack de
acumuladores pode aquecer ligeiramente, o que
é perfeitamente normal. Se o LED vermelho
acender depois de encaixar o acumulador,
significa que o acumulador tem defeito. Retire
imediatamente a ficha de alimentação do
acumulador e remova o acumulador com defeito.
O acumulador com defeito não pode voltar a ser
usado! Se o LED vermelho acender quando o
acumulador está encaixado, significa que a
temperatura de carga se encontra abaixo ou
acima do valor limite. Neste caso, retire a ficha de
alimentação do carregador e carregue o
acumulador num ambiente, em que a
temperatura seja mais elevada ou mais baixa
Se não for possível carregar o acumulador, queira
examinar:
se a tensão da rede está disponível na tomada
n
se há um contacto perfeito nos pontos de
n
contacto do aparelho carregador.
Se ainda não for possível carregar o acumulador,
solicitamos enviar
o aparelho carregador
n
e o acumulador
n
ao nosso serviço de assistência técnica.
Tendo em vista uma longa vida útil do pack de
acumuladores, deve providenciar o seu
recarregamento atempado. Isto é absolutamente
necessário se verificar que a capacidade da
aparafusadora sem fio está a diminuir.
Nunca deixe que o pack de acumuladores se
descarregue completamente. Esta situação poderia
provocar uma avaria no pack de acumuladores!
6.2 Ajuste do binário (fig. 4/pos. 1)
Atenção! O anel de ajuste para o binário só deve
ser ajustado com o aparelho parado.
A aparafusadora sem fio está equipada com um
ajuste mecânico do binário.
Ajusta-se o binário para um determinado tamanho
de parafusos no anel giratório. O binário depende de
vários factores:
do tipo e da dureza do material a trabalhar
n
do tipo e comprimento dos parafusos a usar
n
dos requisitos aos quais a união roscada deve
n
satisfazer.
O ruído de catraca que o acoplamento faz ao
desembraiar sinaliza que o binário foi alcançado.
6.3 Furar (fig. 4/pos. 1)
Para furar, gire o anel de ajuste do binário até a
última posição "Furar". Na posição de "Furar", o
acoplamento deslizante não funciona. Ao furar, está
disponível o binário máximo.
6.4 Selector do sentido de rotação (fig. 5/pos. 3)
O interruptor de corrediça sobre o interruptor permite
ajustar o sentido de rotação da furadeira
aparafusadora e evitar que ela seja ligada por
descuido. Pode-se seleccionar a rotação à esquerda
ou à direita. Para evitar uma danificação da
transmissão, só se deve mudar o sentido de rotação
quando a máquina estiver parada. Quando o
interruptor de corrediça estiver na posição central, o
interruptor está bloqueado.
6.5 Interruptor (fig. 5/pos. 4)
O interruptor permite regular o número de rotações
sem escalonamento. Quanto mais V.S. apertar o
interruptor, tanto maior é o número de rotações da
furadeira aparafusadora.
6.6 Comutação entre a 1ª e a 2ª velocidade
(fig. 6/pos. 7)
Conforme a posição do comutador pode trabalhar
com uma velocidade de rotação superior ou inferior.
A comutação entre as duas velocidades só deve ser
executada quando a máquina se encontra parada
para evitar danos nas engrenagens.
P
67
