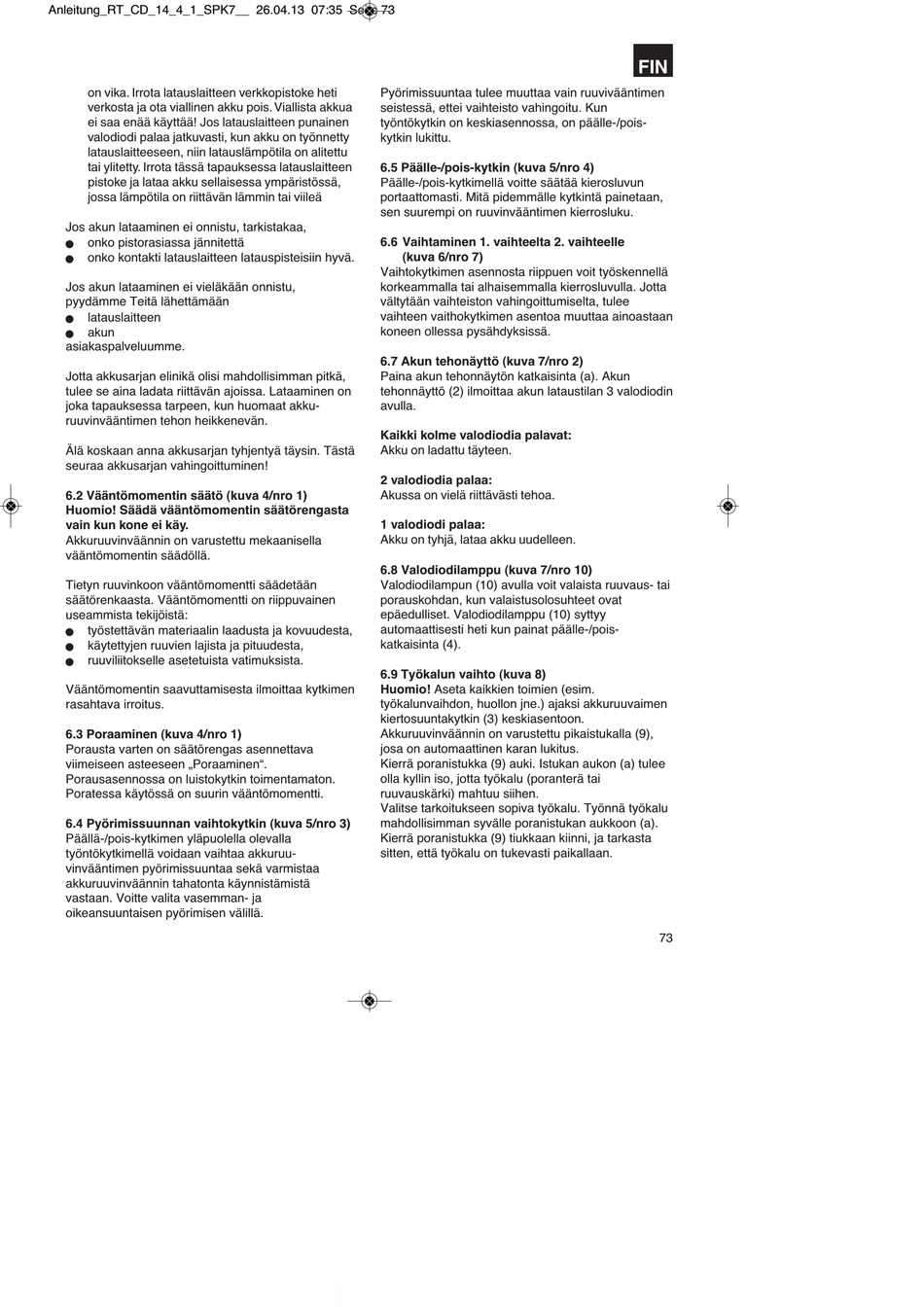

EINHELL RT-CD 14,4/1 Originalbetriebsanleitung Seite 73

Anleitung_RT_CD_14_4_1_SPK7__ 26.04.13 07:35 Seite 73
on vika. Irrota latauslaitteen verkkopistoke heti
verkosta ja ota viallinen akku pois. Viallista akkua
ei saa enää käyttää! Jos latauslaitteen punainen
valodiodi palaa jatkuvasti, kun akku on työnnetty
latauslaitteeseen, niin latauslämpötila on alitettu
tai ylitetty. Irrota tässä tapauksessa latauslaitteen
pistoke ja lataa akku sellaisessa ympäristössä,
jossa lämpötila on riittävän lämmin tai viileä
Jos akun lataaminen ei onnistu, tarkistakaa,
onko pistorasiassa jännitettä
n
onko kontakti latauslaitteen latauspisteisiin hyvä.
n
Jos akun lataaminen ei vieläkään onnistu,
pyydämme Teitä lähettämään
latauslaitteen
n
akun
n
asiakaspalveluumme.
Jotta akkusarjan elinikä olisi mahdollisimman pitkä,
tulee se aina ladata riittävän ajoissa. Lataaminen on
joka tapauksessa tarpeen, kun huomaat akku-
ruuvinvääntimen tehon heikkenevän.
Älä koskaan anna akkusarjan tyhjentyä täysin. Tästä
seuraa akkusarjan vahingoittuminen!
6.2 Vääntömomentin säätö (kuva 4/nro 1)
Huomio! Säädä vääntömomentin säätörengasta
vain kun kone ei käy.
Akkuruuvinväännin on varustettu mekaanisella
vääntömomentin säädöllä.
Tietyn ruuvinkoon vääntömomentti säädetään
säätörenkaasta. Vääntömomentti on riippuvainen
useammista tekijöistä:
työstettävän materiaalin laadusta ja kovuudesta,
n
käytettyjen ruuvien lajista ja pituudesta,
n
ruuviliitokselle asetetuista vatimuksista.
n
Vääntömomentin saavuttamisesta ilmoittaa kytkimen
rasahtava irroitus.
6.3 Poraaminen (kuva 4/nro 1)
Porausta varten on säätörengas asennettava
viimeiseen asteeseen „Poraaminen".
Porausasennossa on luistokytkin toimentamaton.
Poratessa käytössä on suurin vääntömomentti.
6.4 Pyörimissuunnan vaihtokytkin (kuva 5/nro 3)
Päällä-/pois-kytkimen yläpuolella olevalla
työntökytkimellä voidaan vaihtaa akkuruu -
vinvääntimen pyörimissuuntaa sekä varmistaa
akkuruuvinväännin tahatonta käynnis tämistä
vastaan. Voitte valita vasemman- ja
oikeansuuntaisen pyörimisen välillä.
Pyörimissuuntaa tulee muuttaa vain ruuvivääntimen
seistessä, ettei vaihteisto vahin goitu. Kun
työntökytkin on keskiasennossa, on päälle-/pois-
kytkin lukittu.
6.5 Päälle-/pois-kytkin (kuva 5/nro 4)
Päälle-/pois-kytkimellä voitte säätää kierosluvun
portaattomasti. Mitä pidemmälle kytkintä painetaan,
sen suurempi on ruuvinvääntimen kierrosluku.
6.6 Vaihtaminen 1. vaihteelta 2. vaihteelle
(kuva 6/nro 7)
Vaihtokytkimen asennosta riippuen voit työskennellä
korkeammalla tai alhaisemmalla kierrosluvulla. Jotta
vältytään vaihteiston vahingoittumiselta, tulee
vaihteen vaithokytkimen asentoa muuttaa ainoastaan
koneen ollessa pysähdyksissä.
6.7 Akun tehonäyttö (kuva 7/nro 2)
Paina akun tehonnäytön katkaisinta (a). Akun
tehonnäyttö (2) ilmoittaa akun lataustilan 3 valodiodin
avulla.
Kaikki kolme valodiodia palavat:
Akku on ladattu täyteen.
2 valodiodia palaa:
Akussa on vielä riittävästi tehoa.
1 valodiodi palaa:
Akku on tyhjä, lataa akku uudelleen.
6.8 Valodiodilamppu (kuva 7/nro 10)
Valodiodilampun (10) avulla voit valaista ruuvaus- tai
porauskohdan, kun valaistusolosuhteet ovat
epäedulliset. Valodiodilamppu (10) syttyy
automaattisesti heti kun painat päälle-/pois-
katkaisinta (4).
6.9 Työkalun vaihto (kuva 8)
Huomio! Aseta kaikkien toimien (esim.
työkalunvaihdon, huollon jne.) ajaksi akkuruuvaimen
kiertosuuntakytkin (3) keskiasentoon.
Akkuruuvinväännin on varustettu pikaistukalla (9),
josa on automaattinen karan lukitus.
Kierrä poranistukka (9) auki. Istukan aukon (a) tulee
olla kyllin iso, jotta työkalu (poranterä tai
ruuvauskärki) mahtuu siihen.
Valitse tarkoitukseen sopiva työkalu. Työnnä työkalu
mahdollisimman syvälle poranistukan aukkoon (a).
Kierrä poranistukka (9) tiukkaan kiinni, ja tarkasta
sitten, että työkalu on tukevasti paikallaan.
