3. INSTALLATIE

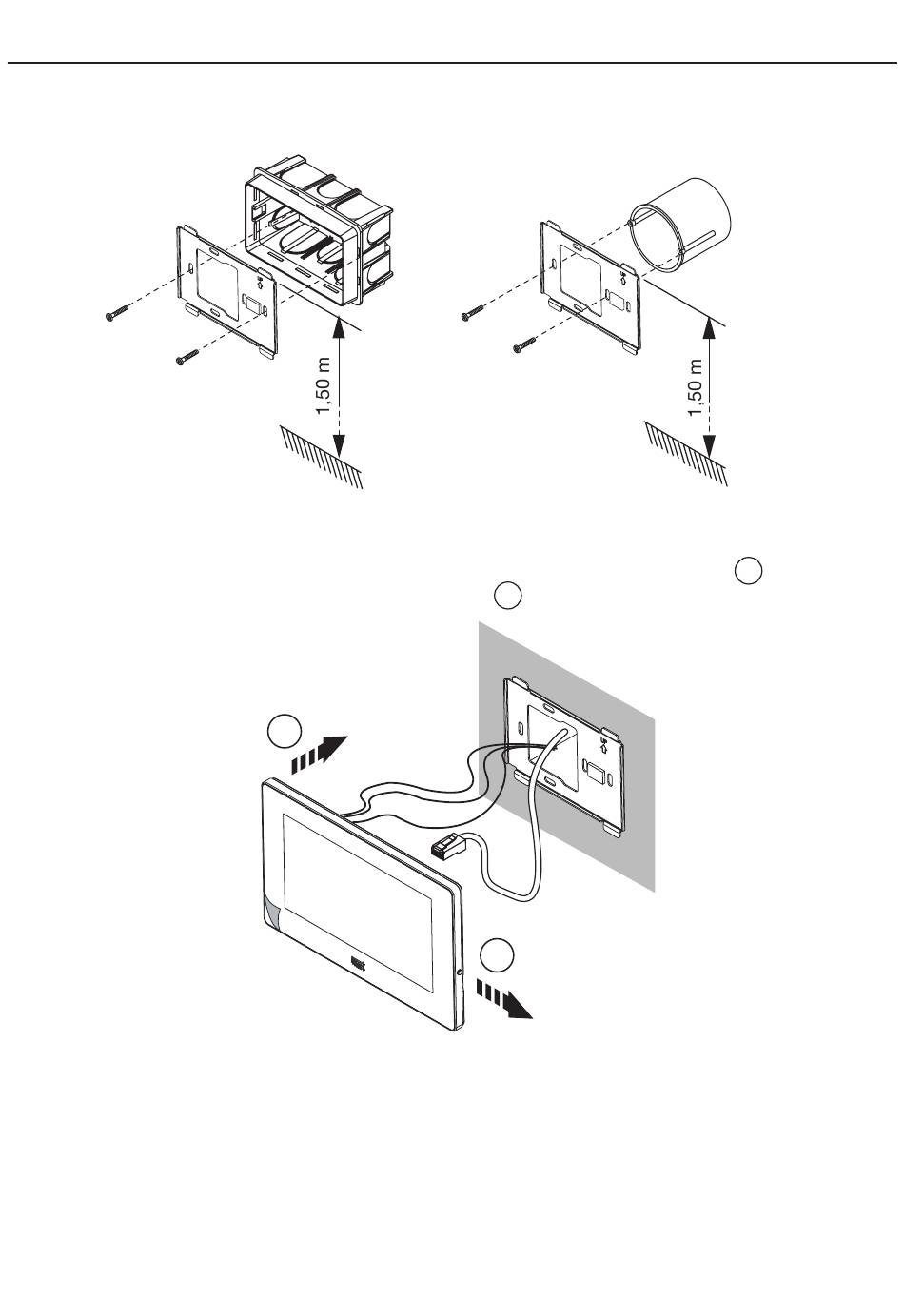

• De inbouwdoos Mod. 503 of de inbouwdoos Ø 60 inbouwen op de op de volgende tekening aangeduide
hoogte.
• Bevestig de beugel aan de inbouwdoos zoals aangegeven.
n° 2 M3,5 x 19 mm
bijgeleverd
• Sluit aan de stekkerdraden de eventuele stekkers van de paniekfunctie, extra bel en oproep naar etage
aan.
• Plaats de beeldintercom tegen de beugel door de betreffende bevestigingspunten 1 te centreren en
de beeldintercom omlaag te schuiven tot aan de stop 2 (Zie het volgende beeld).
• De beschermfolie op het display verwijderen.
DS1741-001
Doos
Mod. 503
n° 2 M3,5 x 19 mm
1
bijgeleverd
2
Doos
Ø 60 mm
