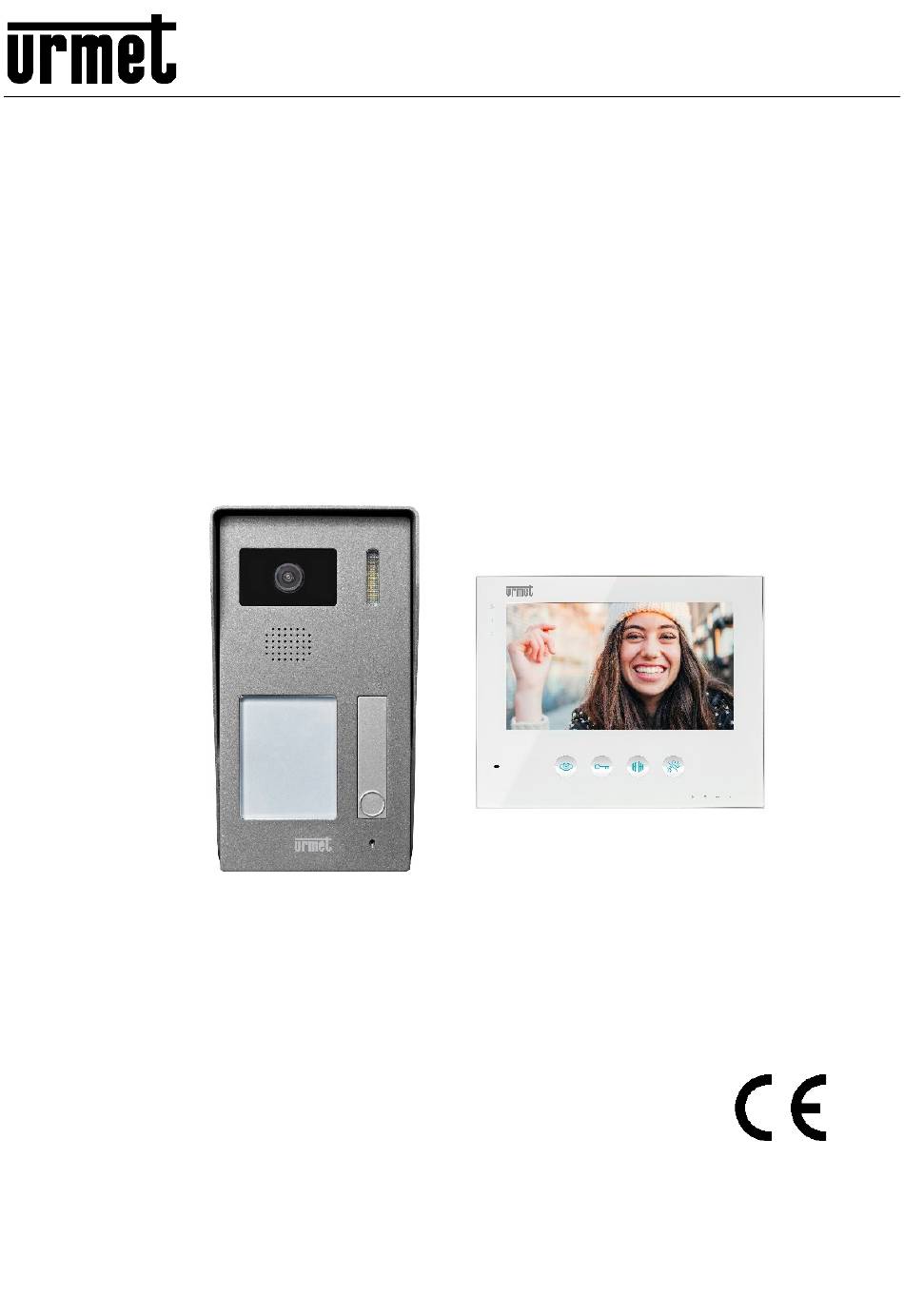

- Seite 1 Mod. 1730 DS1730-010DEU 2-DRAHT EINFAMILIEN-VIDEOSPRECHANLAGE 1730-901 Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS HINWEISE ......................3 BESCHREIBUNG ....................4 GERÄTEÜBERSICHT ..................5 VIDEOINNENSTELLE ..................6 INSTALLATION DER VIDEOINNENSTELLE ............7 ANSCHLÜSSE ......................8 TORSTELLE ......................9 INSTALLATION DER TORSTELLE..............10 WANDMONTAGE ....................10 UNTERPUTZMONTAGE ..................10 NAMENSSCHILD BESCHRIFTEN ............... 11 ANSCHLÜSSE....................12 INSTALLATION DER EXTERNEN KAMERA ............ -
Seite 3: Hinweise
Verwenden Sie ein weiches, Tuch um Verunreinigungen zu entfernen. Verwenden Sie KEINE aggressiven Reinigungsmittel, diese könnten die Geräte beschädigen. Verwenden Sie KEINE Reinigungssprays! Alle Informationen aus dieser Anleitung können bei Bedarf ohne vorherige Ankündigung geändert werden. Updates zu dieser Anleitung und weitere Informationen finden auf der URMET-Website. DS1730-010... -
Seite 4: Beschreibung
Zubehör verwalten. Ausgehend vom Basis-Set, bestehend aus seiner Torstelle, einer Innenstelle und einem Netzgerät kann das System mit umfangreichem Zubehör erweitert werden. Die interne Kommunikation zwischen parallel geschalteten Innenstellen ist immer möglich. Es können sowohl Video- als auch Audio-Innenstellen ergänzt werden. Das Set 1730-901 beinhaltet: 1730-51 Torstelle mit Farbkamera 1730-1 7”... -
Seite 5: Geräteübersicht
Anschluss einer Türöffnertaste möglich. Aktivierung eines 12V-Türöffners und einem weiteren, pot.-freien Kontakt über die Videoinnenstelle. VIDEOÜBERWACHUNG Die Torstelle ist vorbereitet für den Anschluss der Urmet-Kamera 1096-405 oder andere Fabrikate mit CVBS Videosignal und max. 300mA Stromaufnahme. Von den Innenstellen können alle Kameras des Systems angesehen werden. -
Seite 6: Videoinnenstelle
VIDEOINNENSTELLE 14 15 SYMBOLE UND FUNKTIONEN LED für Stummschaltung Türöffnertaste LEDs Audio-Kanal 1 oder 2 Taste für zweiten Türöffner (pot.-frei) Mikrofon Gesprächstaste Kameraaufschaltung Einstellungen EISNTELLUNGEN Helligkeit Sprachlautstärke Farbe Ruftonlautstärke RÜCKANSICHT Lautsprecher Einschub für WiFi-Modul Halterungen für Montageplatte DIP-Switch STUMMSCHALTUNG: Drehen Sie das Einstellrad 12 ganz nach links. FEATURES 800 x 480 Pixel Automatisch... -
Seite 7: Installation Der Videoinnenstelle
INSTALLATION DER VIDEOINNENSTELLE Die Montageplatte der Videoinnenstelle ist für die Montage an der Wand oder auf einer UP-Dose der Type 503 oder einer runden 60 mm UP-Dose vorbereitet. Montieren Sie die Montageplatte in einer Höhe von etwa 1.5 m. Achten Sie darauf, dass die UP – Kennzeichnung oben ist: INSTALLATION AUF INSTALLATION AUF EINER... -
Seite 8: Anschlüsse
ANSCHLÜSSE Die Anschlüsse sowie den DIP-Switch für die Konfiguration finden Sie auf der Rückseite der Videoinnenstelle. Beim Set 1730-901 muss die werksseitige Konfiguration nicht geändert werden. ANSCHLUSSKLEMMEN UND ANSCHLUSS J10 Line Eingang Line Ausgang Etagenruftaste DIP-SWITCH Teilnehmer – siehe Abschlusswiderstand... -
Seite 9: Funktionen Der Torstelle
TORSTELLE Vorderansicht Seitenansicht Rückansicht FUNKTIONEN Kamera Namensschild Regendach LED-Beleuchtung Ruftaste Wandbefestigung/Verschraubung Lautsprecher Mikrofon Klemmen / DIP-Switch FEATURES 700 TVL 1/4”, 110° Auflösung Kamera 26 VDC ≤ 270 mA Spannungsversorgung Maximale Stromaufnahme 0.05 LUX 120 Sekunden Minimale Lichtstärke Max. Sprechzeit -10° / +55° C IP Schutzklasse Zul. -
Seite 10: Installation Der Torstelle
INSTALLATION DER TORSTELLE WANDMONTAGE Nehmen Sie die Torstelle aus dem Gehäuse (siehe Abschnitt 6.3 - Abbildungen 1A, 1B und 1C) und befestigen Sie das Gehäuse an der Wand. Beachten Sie die empfohlene Montagehöhe. Schrauben Öffnungen für Wand- montage Schrauben Empfohlene Gehäuse Torstelle Montagehöhe... -
Seite 11: Namensschild Beschriften
NAMENSSCHILD BESCHRIFTEN DS1730-010... -
Seite 12: Anschlüsse
ANSCHLÜSSE Die Anschlussklemmen und DIP-Switch finden Sie auf der Rückseite der Torstelle, nachdem Sie diese vom Gehäuse mit Regendach entfernt haben. Anschlussklemmen Kameraanschluss RÜCKSEITE DER TORSTELLE DIP-Schalter Jumper JP4 Lautstärke- regelung ANSCHLUSSKLEMMEN UND JUMPER JP4 Pot.-freier Türöffner- Eingang für Kamera- Ausgang Türöffnertaste Aktivierung... -
Seite 13: Jumper Jp4 Werkseinstellung: On
JUMPER JP4 WERKSEINSTELLUNG: ON Jumper JP4 muss nur bei Verwendung einer externen Kamera entfernt werden. Wird keine externe Kamera verwendet bleibt der Jumper gesteckt. Bitte lesen Sie die entsprechenden Anleitungen von Zubehör, dass zusätzlich installiert werden soll. Die Werkseinstellung wurde für eine typische Verwendung des Sets definiert. DS1730-010... -
Seite 14: Installation Der Externen Kamera
INSTALLATION DER EXTERNEN KAMERA Sie können eine externe Kamera in das System 1730 integrieren. Die Kamera kann aus der Urmet- Produktreihe stammen oder eine beliebige Kamera sein, CVBS-Signal unterstützt (Spannungsversorgung: 12VDC, max. Stromaufnahme: 300mA), zum Beispiel die AHD TAG/NACHT- Kamera 4MPX 2.8mm mit IR-LED – Artikelnummer: 1096-405. - Seite 15 (männlich) Artikel: BNC-2DRAHT Artikel: STECKER2.1 Einstellungen für Urmet-Kamera 1096/405 - CVBS Für die Funktion mit dem Set 1730 muss eine Kamera mit ANALOG-CVBS-Signal verwendet werden. Wählen Sie das “Analog CVBS Video-Signal” mit den 2 DIP-Switch an der Kamera. TVI Video-Signal...
-
Seite 16: 1730 Anschlussbeispiele
1730 ANSCHLUSSBEISPIELE EINFAMILIENSET Das Set 1730-901 wird wie im untenstehenden Schaltplan angeschlossen. Die DIP-Schalter brauchen nicht verändert zu werden. VIDEOINNENSTELLE ANSCHLUSS VON 3 PARALLELEN INNENSTELLEN Sie benötigen die folgenden Geräte: Videoinnenstellen 1730-1 oder Audio-Innenstellen 1730-2. Die werksseitige Einstellung der DIP-Switch muss laut folgendem Schema geändert werden:... -
Seite 17: Zusammenfassung Der Funktionen Des Set 1730
ZUSAMMENFASSUNG DER FUNKTIONEN DES SET 1730 Hier finden Sie eine Übersicht der Funktionen. Drücken Sie die Ruftaste am RUF VON DER TORSTELLE Tortableau Drücken Sie die Türöffnertaste BETÄTIGEN DES TÜRÖFFNERS an der eingeschalteten Videoinnenstelle Drücken Sie die Toröffnertaste BETÄTIGEN EINES ZWEITEN an der eingeschalteten TÜRÖFFNERS (GARAGE,…) Videoinnenstelle... -
Seite 18: Gespächskanal - Led 1 Und Led 2 - Videoinnenstelle
GESPÄCHSKANAL - LED 1 UND LED 2 - VIDEOINNENSTELLE An der Videoinnenstelle LED 1 blinkt langsam Eingehender Anruf von der Torstelle LED 1 leuchtet Gespräch mit der Torstelle LED 2 blinkt langsam Etagenruf (Wohnungstürtaste) LED 1 leuchtet Taste für Audio/Video-Aktivierung gedrückt LED 1 und 2 aus Taste nach Audio/Video-Aktivierung gedrückt... -
Seite 19: Konfigurationsbeispiel: Einfamilienset Mit 2 Torstellen
KONFIGURATIONSBEISPIEL: EINFAMILIENSET MIT 2 TORSTELLEN Folgende Geräte werden für dieses System benötigt: Torstelle 1730-51, Urmet Kamera 1096-405 (oder eine beliebige Kamera mit CVBS-Signal), Videoinnenstelle 1730-1 oder Audioinnenstelle 1730-2 als zweite Innenstelle. Entfernen Sie Jumper JP4 an der Torstelle, wenn eine externe Kamera installiert ist. -
Seite 20: Konfigurationsbeispiel: Zweifamilienset Mit Je 2 Innenstellen
KONFIGURATIONSBEISPIEL: ZWEIFAMILIENSET MIT JE 2 INNENSTELLEN Folgende Geräte werden für dieses System benötigt: 2-Tasten-Set 1730-102. Urmet Kamera 1096-405 (oder eine beliebige Kamera mit CVBS-Signal), Videoinnenstelle 1730-1 oder Audioinnenstelle 1730-2 als zweite Innenstelle. Entfernen Sie Jumper JP4 an der Torstelle, wenn eine externe Kamera installiert ist. -
Seite 21: 10 Systemfunktionen
10 SYSTEMFUNKTIONEN 10.1 ANRUF DER TORSTELLE Bei Drücken der Ruftaste an der Torstelle sendet diese den Ruf zur Videoinnenstelle, welche sich einschaltet, das Bild der Torstellenkamera zeigt und läutet. Bei erweiterten Systemen mit parallelen Videoinnenstellen läuten alle Videoinnenstellen. Während der Ruf ansteht blinkt LED 1 oder 2 und zeigt damit von welcher Torstelle der Ruf kommt. Es können bis zu 2 Torstellen im System installiert werden. -
Seite 22: Aktivierung Der Türöffner
10.2 AKTIVIERUNG DER TÜRÖFFNER AKTIVIERUNG NACH AKTIVIERUNG IM ANSCHLUSS AN EINSCHALTUNG DER EINEN RUF DER TORSTELLE VIDEOINNENSTELLE DRÜCKEN SIE DIE ENTSPRECHENDE ÖFFNUNGSTASTE Türöffner (12VAC/DC) Toröffner (pot.-freier Kontakt) Die Videoinnenstelle schaltet sich nach 2 Minuten ohne Tastendruck automatisch aus. DS1730-010DEU... -
Seite 23: Videoüberwachung
10.3 VIDEOÜBERWACHUNG Im Stand-By-Betrieb und sofern nicht gerade ein Torstellenruf erfolgte, können die Innenstellen die im System installierten Kameras aufschalten. Drücken Sie die Taste für die Kameraaufschaltung auf der Videoinnenstelle um das Bild der Kamera zu aktivieren. Durch Drücken der Taste aktivieren Sie die Kamera der Torstelle 1, bei nochmaligem Drücken die externe Kamera der Torstelle 1. -
Seite 24: Aktivierung Des Audiokanals
10.4 AKTIVIERUNG DES AUDIOKANALS Drücken Sie die Taste für die Kameraaufschaltung an der Videoinnenstelle um eine Verbindung zur Torstelle herzustellen. Nachdem sich der Bildschirm eingeschaltet hat, drücken Sie die Gesprächstaste an der Videoinnenstelle um die Kommunikation zu starten. Kommunikation mit Torstelle Um die Kommunikation zu beenden, drücken Sie nochmals auf die Sprechtaste. -
Seite 25: Interner Anruf Zwischen Parallelen Videoinnenstellen
10.6 INTERNER ANRUF ZWISCHEN PARALLELEN VIDEOINNENSTELLEN Wenn mehrere Innenstellen in einer Wohnung parallel installiert wurden haben Sie die Möglichkeit mit den anderen Innenstellen intern zu kommunizieren. Diese Funktion ist nur möglich, wenn in der selben Wohnung Innenstellen parallel angeschlossen sind! Drücken Sie im Stand-By die Gesprächstaste auf einer beliebigen Innenstelle und alle parallelen Innenstellen werden gleichzeitig läuten:... - Seite 26 RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES VOM 4. Juli 2012 über Elektro- und Elektronik- Altgeräte (WEEE) Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt nicht zusammen mit dem Hausmüll entsorgt werden darf. Es liegt daher in Ihrer Verantwortung, Ihre Altgeräte zu entsorgen, indem Sie diese bei einer geeigneten Sammelstelle für das Recycling für Elektro- und Elektronik-Altgeräte abgeben.
