5 . E L E K T R S I C H E S C H A LT S C H E M E N

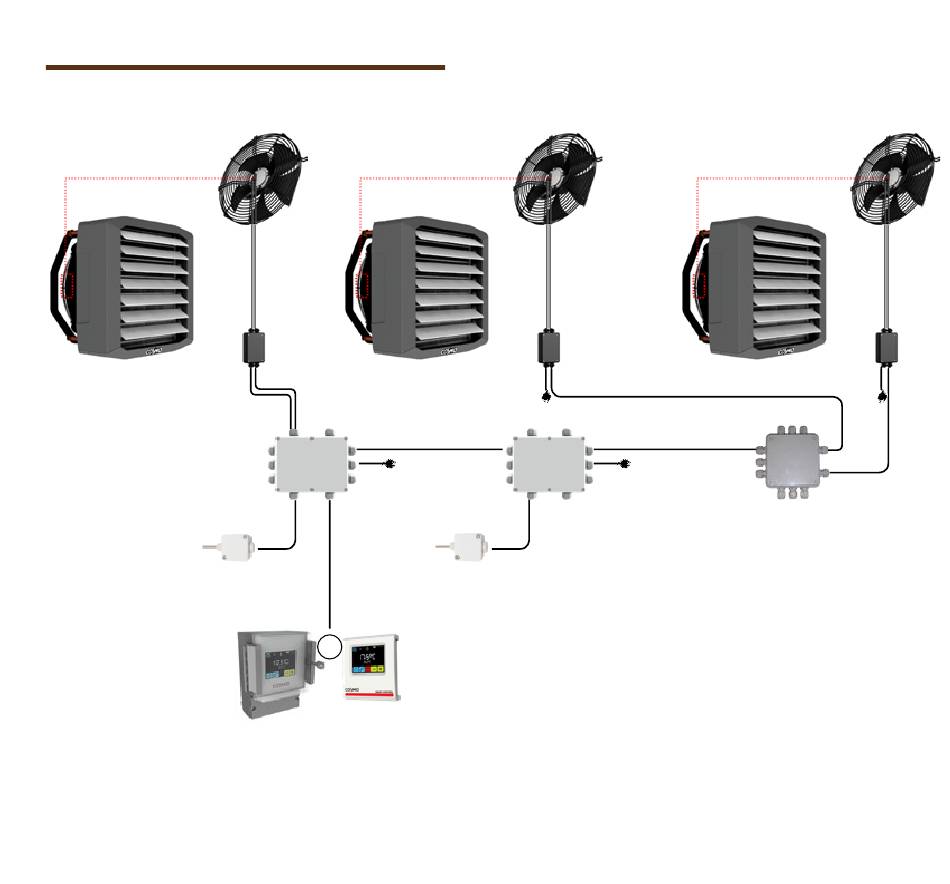

Zwei SCVM (als Einzelgerät und Lufterhitzer Gruppe in Verbindung mit einem Signalverteiler) mit externen
Temperaturfühlern für lokale Arbeitsweise
EC-Motor
PM
Verbindungsbox
SCVM
Smart Control
Verbindungsmodul
externer Temperaturfühler
SMART CONTROL
STEUERUNG
Es besteht die Möglichkeit bis zu 31 SCVM (als Zubehör für die Lufterhitzer oder als Steuerplatine unserer Luftschleier)
Der SV ermöglicht es bis zu 10 Lufterhitzer mit der SCVM zu verbinden und als Gruppe zu steuern.
8
Smart Control
Verbindungsmodul
TF
externer Temperaturfühler
oder
EC-Motor
PM
Verbindungsbox
SCVM
(SV - für mehrere Geräte in
verbindung mit LCD MR)
TF
EC-Motor
PM
Verbindungsbox
SV
Signalverteiler
SMART CONTROL
