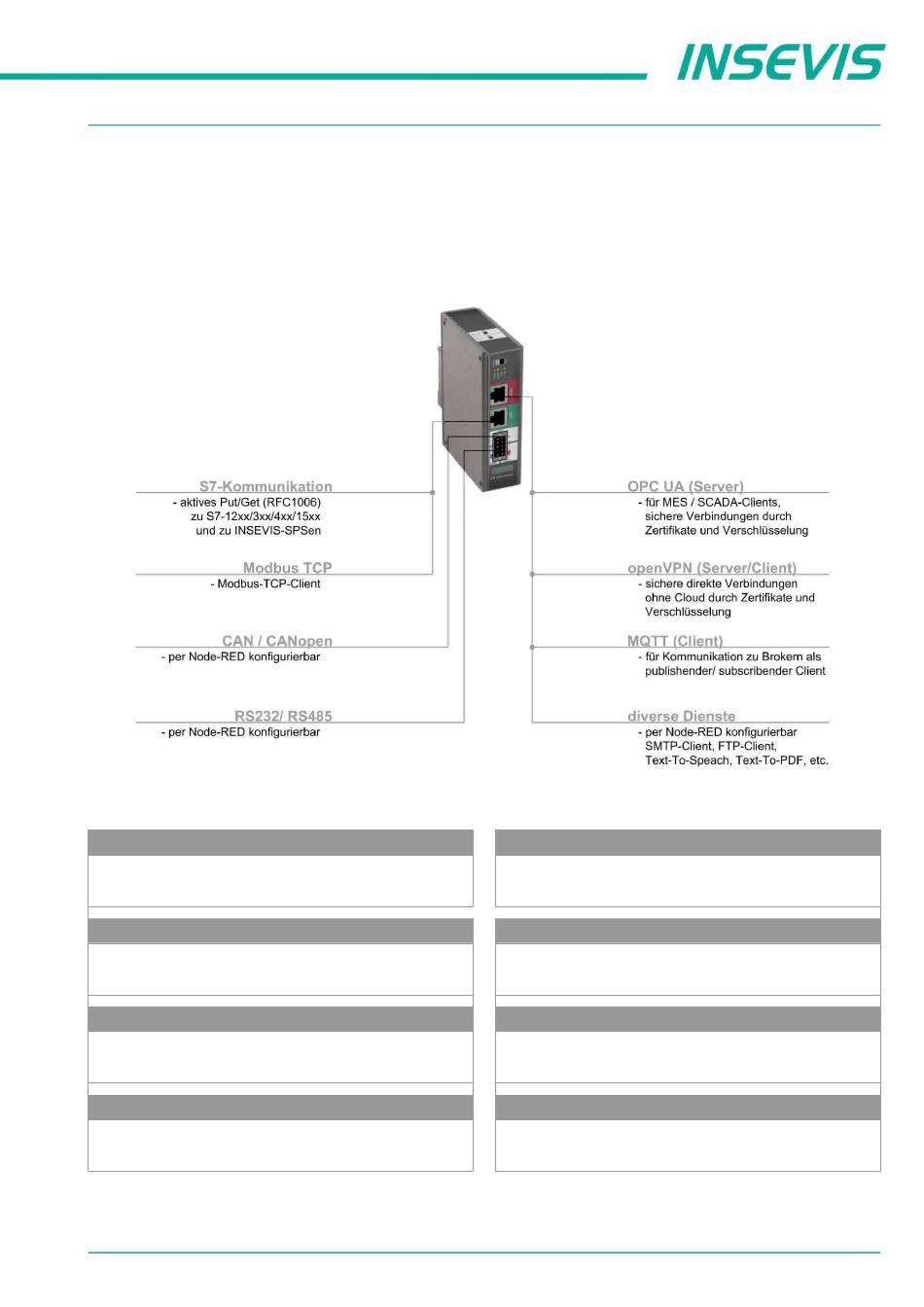

Kommunikation im LAN und WAN
Das S7-IIoT-Gateway kommuniziert zur Steuerungs- und Feldebene via Ethernet RFC1006 (S7-Kommunikation Put/Get) und Modbus-TCP.
Die CAN/CANopen-, die RS485- und die RS232- Schnittstellen sind nicht durch den Web-Konfigurator parametrierbar und nur durch eigene
Node-RED-Projekte erreichbar.
Auf der WAN-Seite sichert eine Firewall die Baugruppe gegen unerlaubte Kommunikationsversuche ab. Das Gateway bindet seine Datenpunkte
als OPC UA-Server und MQTT-Client an SCADA-, MES- oder anderen Leitsysteme an. Auch hier kann die Performance durch eigene Node-
RED-Projekte enorm erweitert werden.
Wichtigste Eigenschaften in Stichpunkten
S7-Variablenimport und Registermapping
Einfach S7-Variablen vom Simatic-Manager oder TIA-Portal samt
Symbolik importieren und als Datenpunkte zur Verfügung stellen.
Einfaches Mapping der Modbusregister auf OPC UA-Datenpunkte.
LAN @ NodeRED: CAN, RS485 und RS232
Diese Verbindungen durch Node-RED-Nodes aktivierbar
Datenaustausch mit Feldgeräten wie Energiezähler,
dezentrale Ein-/Ausgänge, etc. sind damit möglich.
openVPN: sichere S7-Kommunikation
Einrichten einer openVPN-Verbindung samt Zertifikats-
verwaltung durch onboard-Konfigurator für die Verbindung zweier
S7-Inseln ganz ohne Portal/Cloud oder zur sicheren Fernwartung.
Dienste @ NodeRED: Mehrwert selber erzeugen
Importierte Datenpunkte in vorgefertigten Node-RED-Nodes
zu verschiedensten spezifischen Diensten verwenden und so
Alleinstellungsmerkmal und Mehrwert selbst erzeugen
INSEVIS Gesellschaft für industrielle Systemelektronik und Visualisierung mbH • Am Weichselgarten 7 • D-91058 Erlangen
Handbuch Gateway, Rev. 04 / 2020
Produktfamilie S7-IIoT Gateways
Web-Konfigator
Onboard-Konfigurator - erspart alle PC-Konfigurationstools
Sichere Zugangsregelung durch User-Management,
umfangreiche Backup-, Restore- und Updatefunktionen
LAN: S7-Ethernet und Modbus-TCP
Durch RFC1006 (S7-Kommunikation, aktives Put/Get)
einfach und mit allen Siemens-CPUs kommunizieren.
Über Modbus-TCP Energiemessgeräte leicht mit einbinden.
MQTT: Felddaten für die Broker
Prozessdatenbereitstellung für und -abholung vom Broker als
publishender und/oder subscribender Client,
Datenempfang und Weiterleitung an S7-CPUs
Dashboard @ NodeRED: einfache Webvisualisierung
Importierte Datenpunkte mit vorgefertigten Node-RED-
Nodes visualisieren und ändern und als
Web-Visualisierung zur Verfügung stellen
7
