Connections
S7-Verbindungen
VIDEO-Tutorial verfügbar
Für dieses Beispiel ist auf den INSEVIS-Download-Seiten ein Link auf ein entsprechendes
Video bei YouTube
-

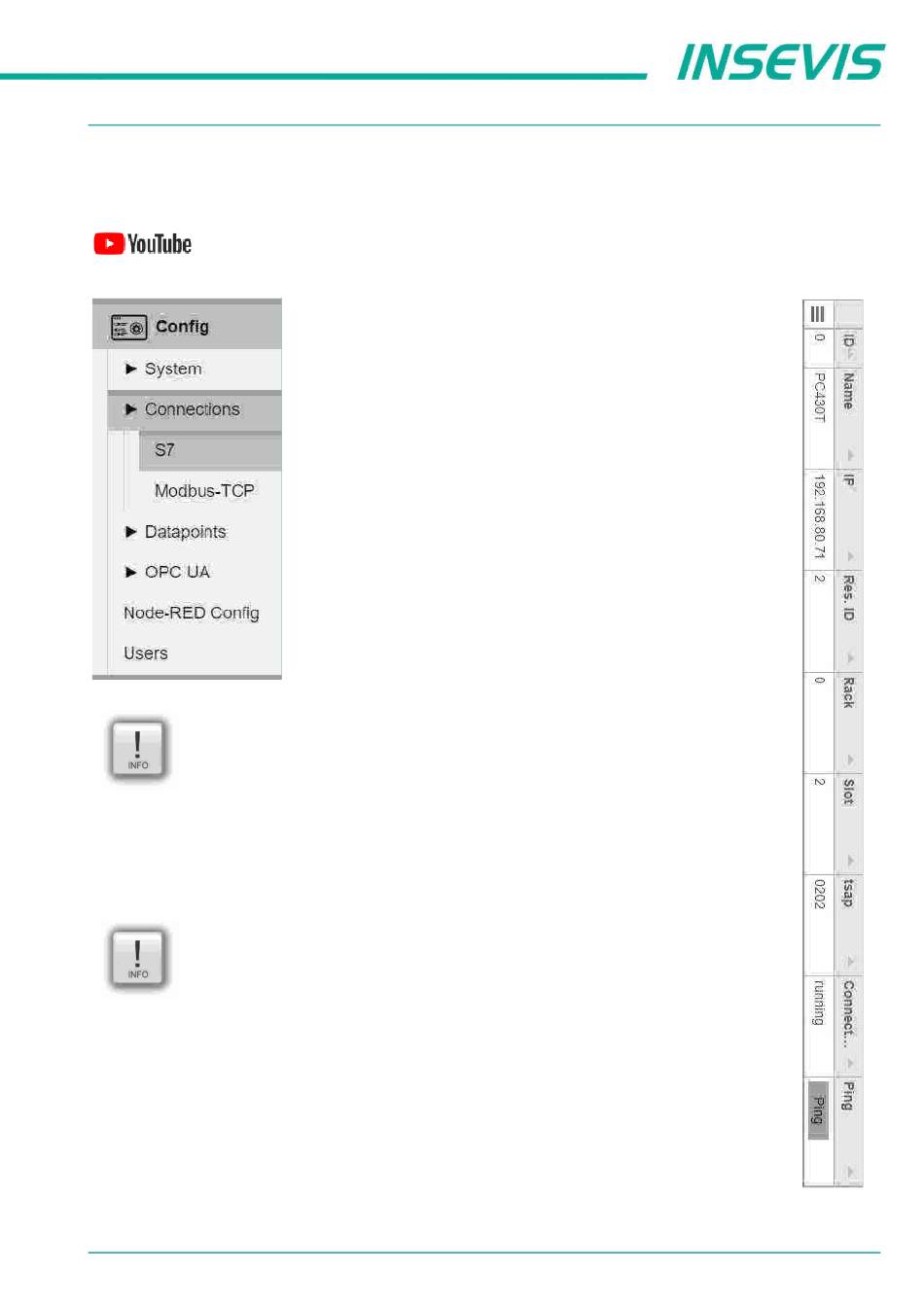

Im Menüpunkt S7 werden die Verbindungen zwischen dem IIoT-Gateway und S7-SPSen verwaltet.
Hinweis 1:
Der TSAP wird gebildet aus
Rack-Nr. und Slot-Nr. der CPU sowie der
Verbindungsressourcen-Nummer 00...FF(hex).
→ für Siemens-CPUs 300/ 400 ist das standardmäßig 0, 2, 02,
→ für Siemens-CPUs 1200/1500 ist das standardmäßig 0, 1, 02
Hinweis 2:
Für Verbindungen mit der Siemens-CPUs 1200/1500
muss im TIA-Portal
→ *Put/Get erlauben" aktiviert werden und
→ es dürfen keine optimierten DBs verwendet werden!
INSEVIS Gesellschaft für industrielle Systemelektronik und Visualisierung mbH • Am Weichselgarten 7 • D-91058 Erlangen
Handbuch Gateway, Rev. 04 / 2020
WebConfigurator
®
verfügbar.
Handle, um Zeilen zu markieren.
Bereiche markieren mit Strg / Umschalt
Interne Nummer der Verbindung.
Wird benötigt, um Verbindungen in
Node-RED zu konfigurieren
Name der Verbindung.
IP-Adresse der SPS
Ressourcen-ID
(Siehe links, Teil des TSAP)
Rack Nummer
(Siehe links, Teil des TSAP)
(Siehe links, Teil des TSAP)
TSAP der SPS.
(Siehe links, wird automatisch berechnet.)
Verbindungsstatus.
Solange noch keine Datenpunkte
konfiguriert sind: inactiv.
(Falls anderenfalls running nicht stehen
bleibt, liegt ein Fehler in der Konfiguration
Testfunktion auf Erreichbarkeit der
eingetragenen IP-Adresse,
Keine Aussage, ob das S7Protokoll
(frei wählbar)
Slot Nummer
vor)
funktioniert
23
