Importieren von S7-Variablen
Als Arbeitserleichterung, alternativ zur manuellen Konfiguration der S7-Variablen, bietet sich die Importfunktion an.
Globale Variabeln eines Simatic-Manager- oder TIA-Projektes können als sdf-Datei exportiert und hier eingelesen
•
werden.
Meist sind jedoch Datenstrukturen in DBs interessant. Dazu müssen die relevanten DBs als Quellen exportiert werden
•
(bei Simatic-Manager als awl-Datei, TIA generiert eine db-Datei) und hier importiert werden.
Leider geht bei symbolischen awl-Quellen die DB-Nummer verloren, bei absoluten awl-Quellen der DB-Name.
Diese Information muss später manuell ergänzt werden.
Falls eine Visualisierung mit VisuStage bereits erfolgt ist und sich die relevanten Variablen decken, kann ein Import
•
über die VisuStage-Projektdatei *.vsproj sinnvoll sein.
Generell ist die VisuStage-Importfunktionen für Variablen samt Symbolik (auch aus Datenbausteinen mit wenigen
Mausklicks) sehr komfortabel.
Aber es muss dabei nicht unbedingt eine Visualisierung erstellt werden, nach dem Variablenimport im Programm
„VisuStage" enthält auch eine „leere" Visualisierungsdatei *.vsproj die Informationen aller dort definierten Variablen, die
hier für den Import von S7-Variablen benötigt werden.
26
INSEVIS Gesellschaft für industrielle Systemelektronik und Visualisierung mbH • Am Weichselgarten 7 • D-91058 Erlangen
WebConfigurator

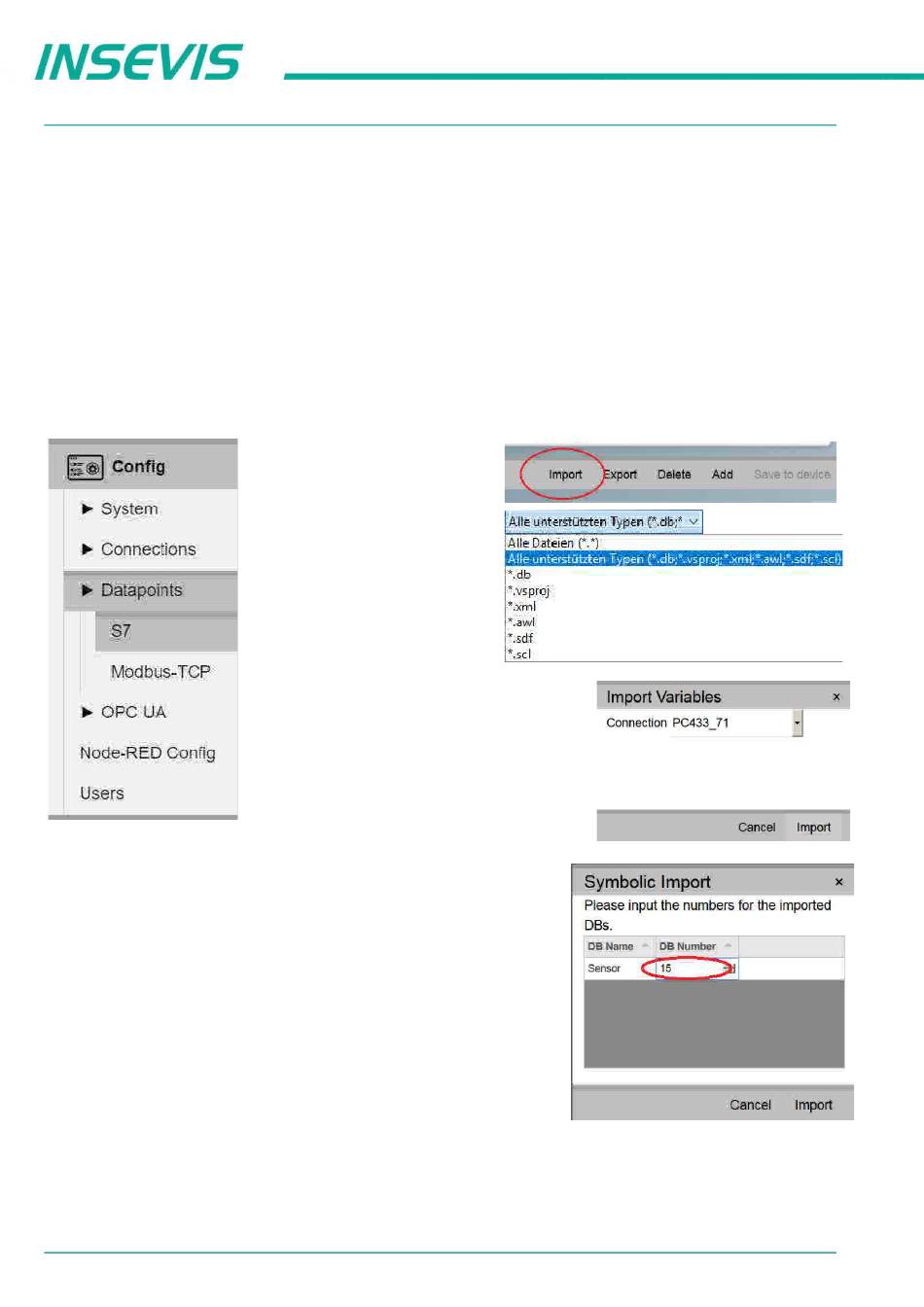

Im Fenster S7 Datapoints können
über „Import" einzelne oder Gruppen
von Variablen hinzugefügt werden:
Die folgenden Dateiformate können
importiert werden:
Die relevante S7-Verbindung muss
ausgewählt werden, der die zu
importierenden Variablen zugeordnet
Über den Import-Button erfolgt der
Upload einer Datei
Je nach Quelle wird ggf. fehlende
Information abgefragt.
Beim Import Symbolischer Quellen
ist (unbedingt !) die (richtige !) DB-
Nummer anzugeben
(Hier im Beispiel DB-Nummer 15)
Falls eine absolute awl-Quelle
importiert wird, müssen die DB-
Namen neu vergeben werden. (Das
ist dann „nur Optik", Symbolnamen
sind frei wählbar.)
werden.
Handbuch Gateway, Rev. 04 / 2020
