Montieren der Module der Serie 1791ES auf einer DIN-Schiene
Verwenden Sie eine DIN-Schiene mit einer Breite von 35 mm, um das Modul in
den Schaltschrank einzubauen. Befestigen Sie die 35-mm- DIN-Schiene alle
200 mm ordnungsgemäß mit geeigneten Befestigungselementen. Verwenden Sie
Endplatten an beiden Enden des Moduls, um es an der DIN-Schiene zu
befestigen.

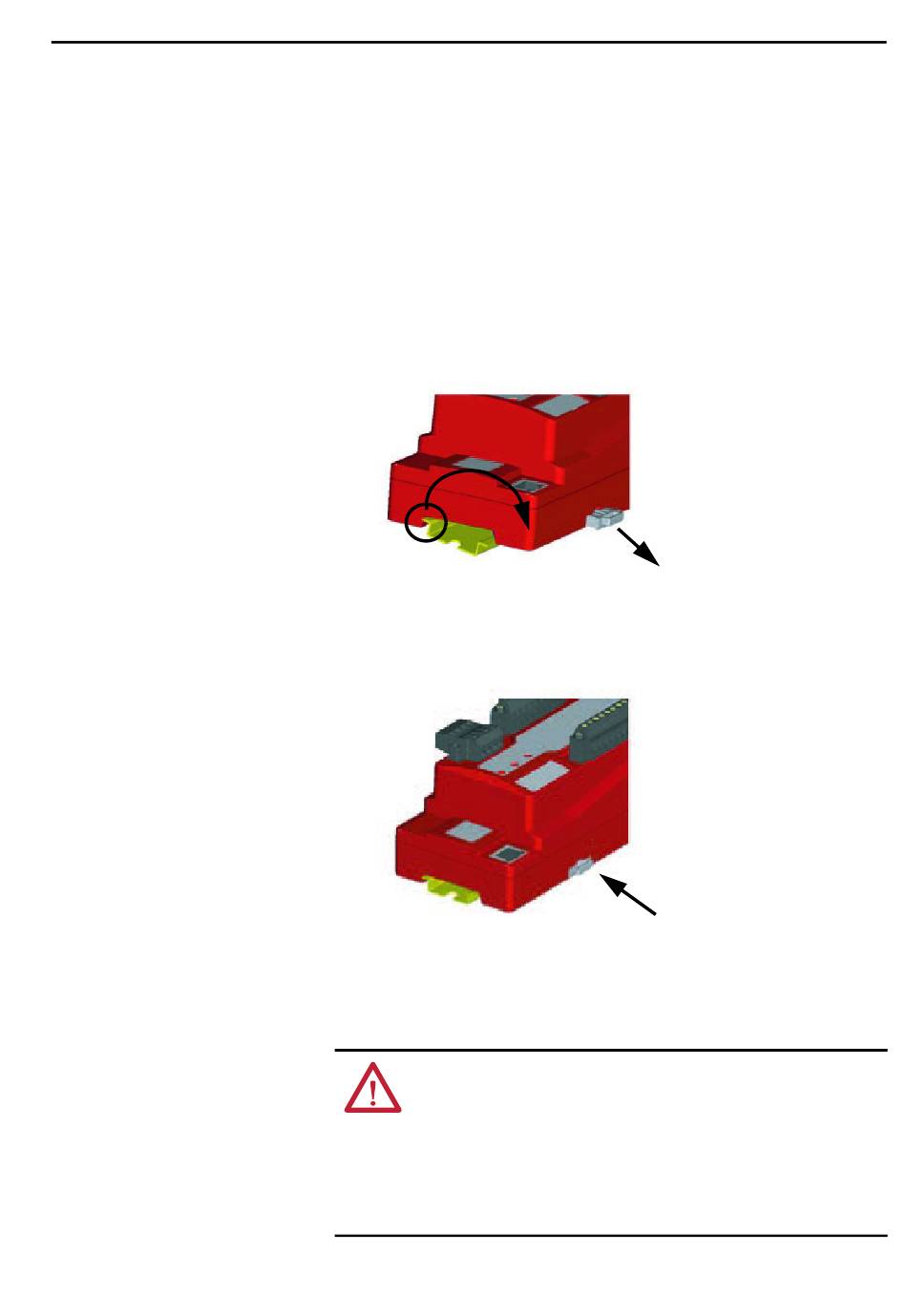

Gehen Sie zum Montieren des Moduls auf einer DIN-Schiene wie folgt vor.
1. Hebeln Sie die beiden grauen Kupplungselemente auf und verriegeln Sie
sie in geöffneter Position.
2. Haken Sie das Modul oben auf der DIN-Schiene ein.
3. Drehen Sie das Modul nach unten, bis es vollständig in Kontakt mit der
DIN-Schiene ist.
4. Drücken Sie die Kupplungselemente wieder in Position, um das Modul an
der Schiene zu befestigen.
5. Vergewissern Sie sich, dass das Modul sicher an der DIN-Schiene befestigt
ist.
Erdung
ACHTUNG: Dieses Produkt ist über die DIN-Schienen-zu-Chassis-Erdung geerdet.
Verwenden Sie verzinkte, gelb chromatierte Stahl-DIN-Schienen, um eine
ordnungsgemäße Erdung zu gewährleisten. Die Verwendung von DIN-Schienen
aus anderen Werkstoffen (z. B. Aluminium oder Kunststoff), die korrodieren bzw.
oxidieren können oder schlechte Leiter sind, führen möglicherweise zu einer
falschen oder unstetigen Erdung. Sichern Sie die DIN-Schiene an der Montage-
oberfläche etwa alle 200 mm und verwenden Sie Endplatten zur Sicherung auf
der DIN-Schiene.
Rockwell Automation-Publikation 1791ES-UM001F-DE-P – Juli 2015
Installieren des Moduls
Kapitel 3
45
