it - Indicazioni di installazione e progettazione
Per uno scarico senza intasamenti occorre un condotto di sfiato
aerato.
Se più apparecchiature vengono allacciate a un condotto di raccol-
ta, quest'ultimo deve avere una sezione rispettivamente grande per
il funzionamento contemporaneo di tutti gli apparecchi.
Per l'aerazione di un tubo HT DN 70 è possibile richiedere il kit di
montaggio Miele adeguato M.-Nr.: 05 238 090 tramite l'assistenza
tecnica o i rivenditori specializzati Miele.
In caso di elevata pendenza di scarico è necessario predisporre
un'aerazione del tubo affinché nel sistema di scarico della lavatrice
non si formi del vuoto.
In caso di ritardo nello scarico idrico o di ristagno nel cestello (a cau-
sa di una sezione ridotta del condotto) possono verificarsi anomalie
nello svolgimento del programma che potrebbero determinare delle
segnalazioni di guasto nella macchina.
 Pericolo di ustionarsi a causa della liscivia calda.
La liscivia di scarico può raggiungere i 95 °C.
Evitare il contatto diretto.

Allacciamenti pompe di dosaggio

È possibile allacciare alla lavatrice fino a 12 pompe di dosaggio.

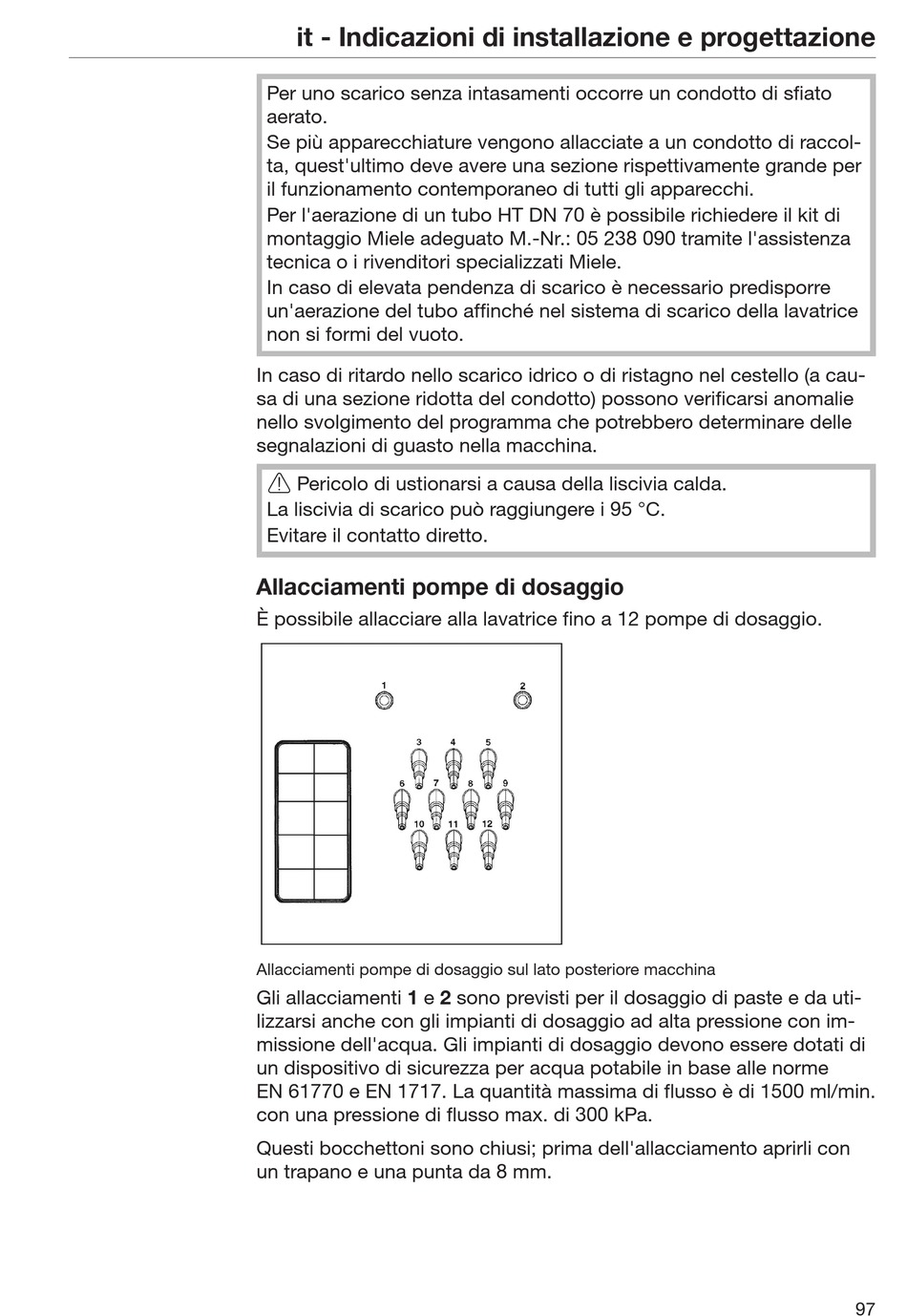

Allacciamenti pompe di dosaggio sul lato posteriore macchina
Gli allacciamenti 1 e 2 sono previsti per il dosaggio di paste e da uti-
lizzarsi anche con gli impianti di dosaggio ad alta pressione con im-
missione dell'acqua. Gli impianti di dosaggio devono essere dotati di
un dispositivo di sicurezza per acqua potabile in base alle norme
EN 61770 e EN 1717. La quantità massima di flusso è di 1500 ml/min.
con una pressione di flusso max. di 300 kPa.
Questi bocchettoni sono chiusi; prima dell'allacciamento aprirli con
un trapano e una punta da 8 mm.
