Juego De Montaje De Desconexión Por Carga De Pico (Bss); Módulo De Comunicación Xkm Rs232 - Miele PWM 920 Installationsplan

Juego de montaje
del aparato de co-
bro (BSK)
Juego de montaje
de desconexión
por carga de pico
(BSS)
Módulo de comu-
nicación
XKM RS232

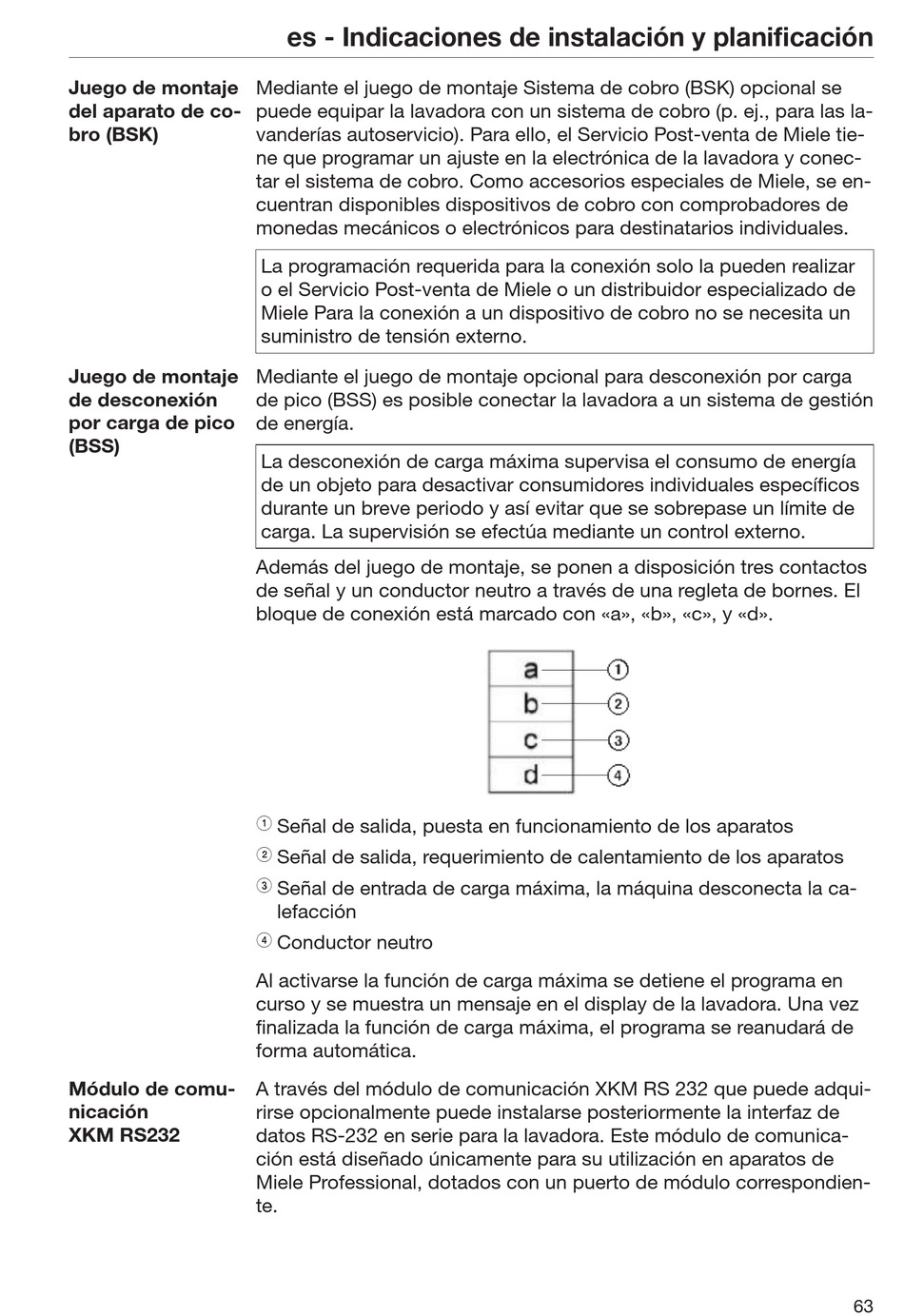

es - Indicaciones de instalación y planificación
Mediante el juego de montaje Sistema de cobro (BSK) opcional se
puede equipar la lavadora con un sistema de cobro (p. ej., para las la-
vanderías autoservicio). Para ello, el Servicio Post-venta de Miele tie-
ne que programar un ajuste en la electrónica de la lavadora y conec-
tar el sistema de cobro. Como accesorios especiales de Miele, se en-
cuentran disponibles dispositivos de cobro con comprobadores de
monedas mecánicos o electrónicos para destinatarios individuales.
La programación requerida para la conexión solo la pueden realizar
o el Servicio Post-venta de Miele o un distribuidor especializado de
Miele Para la conexión a un dispositivo de cobro no se necesita un
suministro de tensión externo.
Mediante el juego de montaje opcional para desconexión por carga
de pico (BSS) es posible conectar la lavadora a un sistema de gestión
de energía.
La desconexión de carga máxima supervisa el consumo de energía
de un objeto para desactivar consumidores individuales específicos
durante un breve periodo y así evitar que se sobrepase un límite de
carga. La supervisión se efectúa mediante un control externo.
Además del juego de montaje, se ponen a disposición tres contactos
de señal y un conductor neutro a través de una regleta de bornes. El
bloque de conexión está marcado con «a», «b», «c», y «d».
a
Señal de salida, puesta en funcionamiento de los aparatos
b
Señal de salida, requerimiento de calentamiento de los aparatos
c
Señal de entrada de carga máxima, la máquina desconecta la ca-
lefacción
d
Conductor neutro
Al activarse la función de carga máxima se detiene el programa en
curso y se muestra un mensaje en el display de la lavadora. Una vez
finalizada la función de carga máxima, el programa se reanudará de
forma automática.
A través del módulo de comunicación XKM RS 232 que puede adqui-
rirse opcionalmente puede instalarse posteriormente la interfaz de
datos RS-232 en serie para la lavadora. Este módulo de comunica-
ción está diseñado únicamente para su utilización en aparatos de
Miele Professional, dotados con un puerto de módulo correspondien-
te.
63
