7 Montage und Installation
5. Alternative 2 / 2
Gilt für: Digitale Regler
▶ Schließen Sie den witterungsgeführten Regler (z. B.
VRC 630 oder VRT 370) an die Klemme "Bus" an.
6. Lassen Sie die Brücke zwischen den Klemmen 3 und 4.
7. Sichern Sie die Leitungen mit den Zugentlastungen im
Schaltkasten.
8. Schließen Sie den Schaltkasten.
7.3.7 Netzanschlussleitung anschließen
1. Klappen Sie den Schaltkasten nach vorne und nehmen
Sie den Verkleidungsdeckel ab. (→ Seite 25)
2. Öffnen Sie den Schaltkasten.
3. Verlegen Sie die Netzanschlussleitung durch das Gerät
zum Schaltkasten.
4. Verwenden Sie die vorgesehenen Kabelbinder am Rah-
men.
5. Kürzen Sie Leiter N und L um 20 mm gegenüber dem
Schutzleiter.
Hinweis
Der Schutzleiter muss 20 mm länger sein
damit sich die Leiter zuerst lösen, falls Zug
auf das Anschlusskabel ausgeübt wird.
Vorsicht!
Beschädigung durch falsche elektrische
Spannung
Netzspannung an falschen Anschlussklem-
men kann die Elektronik zerstören. Eine
Netzspannung außerhalb 185 V bis 250 V
kann die Funktionsfähigkeit des Kessels be-
einträchtigen und Beschädigungen führen.
▶ Beachten Sie die maximal zulässige elek-
trische Spannung an den Anschlüssen.
30

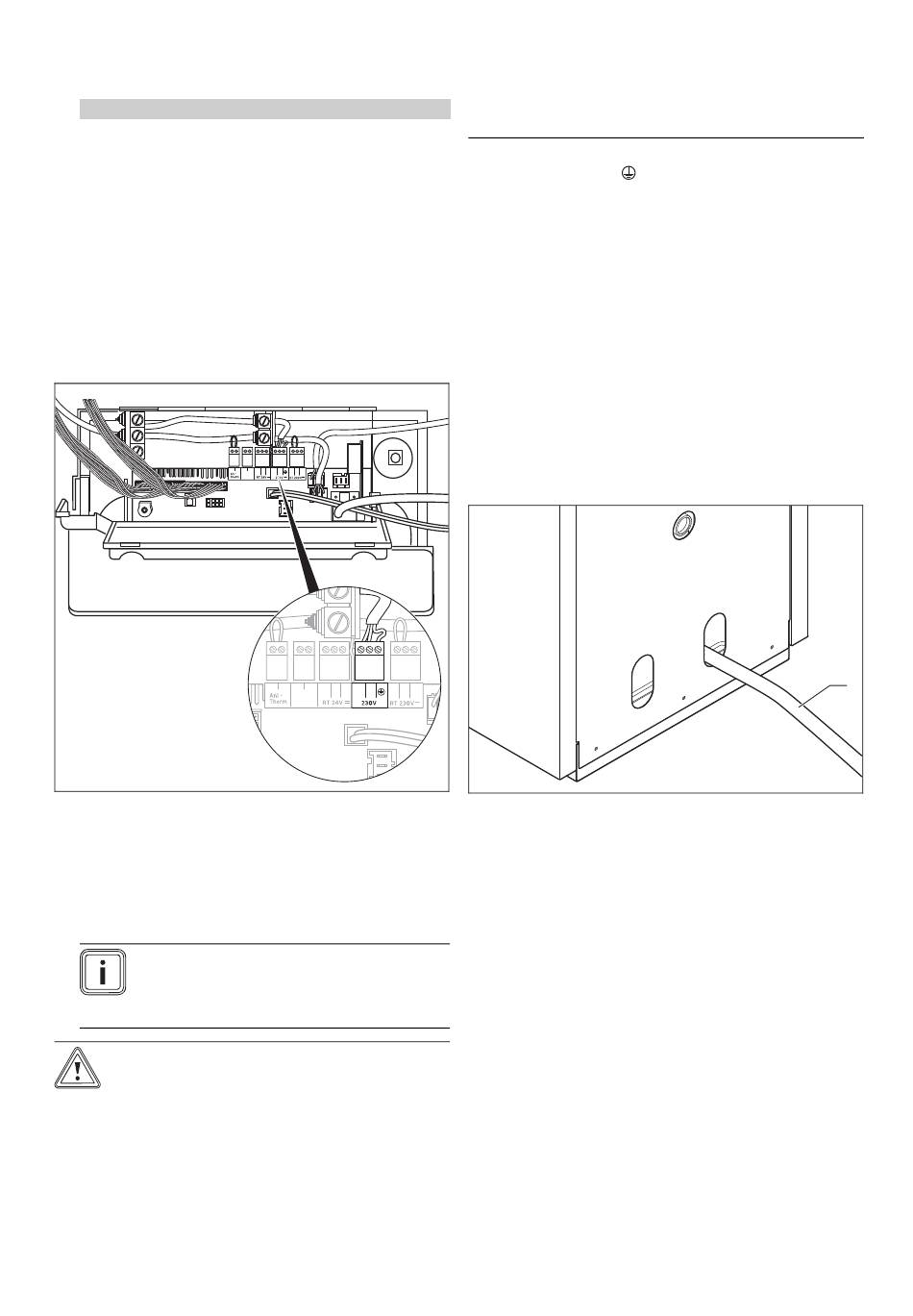

- + 7 8 9 L N 3 4 5
BUS
- + 7 8 9 L N 3 4 5
BUS
▶ Klemmen Sie die Netzanschlussleitung
ausschließlich an den dafür gekenn-
zeichneten Klemmen an.
6. Schließen Sie die Netzanschlussleitung an den Netz-
anschlussklemmen , N und L des Systems ProE, tür-
kisfarbener Stecker an. Siehe Verbindungsschaltpläne.
Nutzen Sie zur Zugentlastung die dafür im Schaltkasten
vorgesehenen Bauteile.
7. Schließen Sie den Schaltkasten.

7.3.8 Kondensatableitung herstellen

1. Nehmen Sie die Frontverkleidung ab. (→ Seite 25)
2. Achten Sie darauf, dass der Kondensatschlauch (1) fest
auf dem Ablauf des Siphons sitzt.
3. Führen Sie den Kondensatschlauch (1) nach hinten aus
dem Gerät heraus.
4. Verlegen Sie den Kondensatschlauch (1) mit Gefälle zu
der Kondensathebepumpe oder zu der Neutralisations-
einrichtung oder zu dem Ablauf.
1 Kondensatschlauch
5. Führen Sie den Ablaufschlauch der Frischluftzufuhr zu
der Kondensathebepumpe oder zu dem Ablauf.
7.3.9 Zubehör an internen Zubehörausgang „X6"
anschließen
1. Schließen Sie Zubehöre, die keine Rückmeldungen be-
nötigen, über den Stecker „X6" an.
2. Wählen Sie die Funktion über den Diagnosepunkt
„d.26".
3. Schließen Sie den Schaltkasten.
7.3.10 Weitere (optionale) Zubehöre anschließen
1. Klappen Sie den Schaltkasten nach vorne und nehmen
Sie den Verkleidungsdeckel ab. (→ Seite 25)
2. Öffnen Sie den Schaltkasten.
3. Schließen Sie die Anschlusskabel an die entsprechen-
den ProE-Stecker bzw. Steckplätze der Elektronik an.
4. Bauen Sie ggf. Zubehörmodule in den Schaltkasten ein.
Installations- und Wartungsanleitung icoVIT exclusiv 0020116695_01
