Funktionsweise - Vaillant icoVIT exclusiv VKO 3-Serie Installations- Und Wartungsanleitung

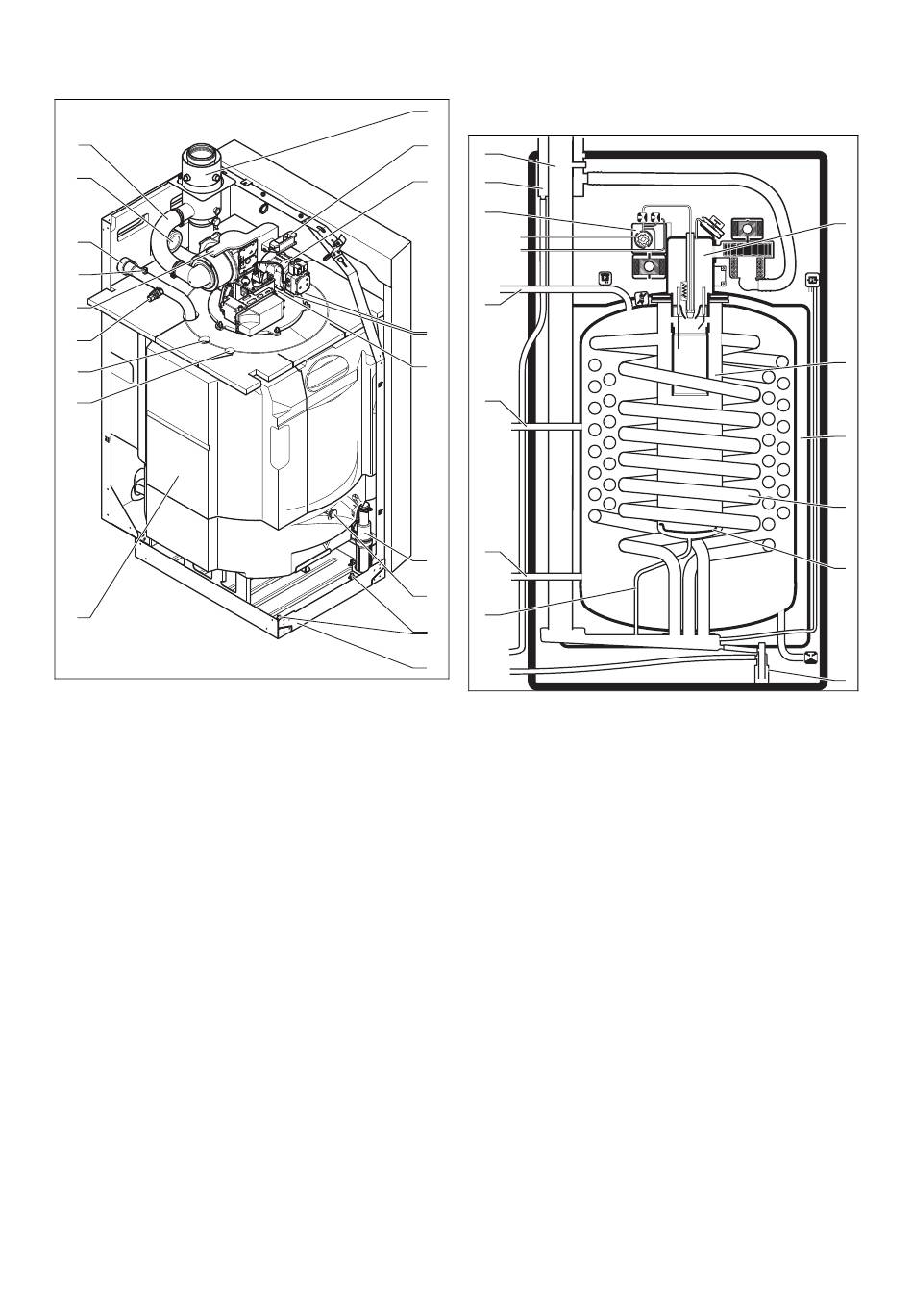

3 Geräteübersicht
Aufbau
18
17
16
15
14
13
12
11
10
1 Zwischenstück mit exter-
nen Prüföffnungen
2 Halter Ablageposition
3 Ölpumpe
4 Ölleitungen
5 Masseanschluss
6 Siphon
7 Kessel-Füll- und Entleer-
einrichtung
8 Standfüße
9 Strebe, abnehmbar
Der Öl-Brennwertkessel icoVIT exclusiv kann mit einer
externen Öl-Neutralisationseinrichtung verbunden sein.
12
1
2
3
4
5
6
7
8
9
10 Wärmetauscher mit Iso-
lierschalen
11 Sicherheitstemperatur-
begrenzer
12 Temperaturfühler
13 Wasserdrucksensor
14 Halter Wartungsposition
15 Entlüftungsnippel
16 Heizungsvorlauf
17 Abgasdruckdose
18 Frischluftschlauch

3.4.3 Funktionsweise

Funktionsschema
13
12
11
10
9
8
7
1 Öl-Brenner
2 Brennkammer
3 Isolierung
4 Rohrschlangen
5 Prallschale
6 Siphontasse
7 Kondensatablauf
Das bei der Verbrennung des Heizöls entstehende Abgas
strömt in eine Edelstahl-Brennkammer.
Nach Umlenkung durch die Prallschale gelangt das Abgas
aus der Brennkammer durch wendelförmig verlaufende
Edelstahl-Rohrschlangen (ca. 9 m/Rohrschlange). Dort gibt
das Heizgas die Wärme an das Heizungswasser ab.
Die Abgase werden im Abgassammler gesammelt und dann
zum Abgasanschluss geführt. Das bei der Abkühlung des
Abgases im Wärmetauscher anfallende Kondenswasser
wird über einen Siphon abgeführt und wird bei Bedarf in
der Neutralisationseinrichtung vor Einleitung in das Abwas-
sersystem neutralisiert.
Im oberen Bereich des Wärmetauschers bildet sich eine sta-
bile Temperaturschichtung mit höheren Temperaturen. Da-
durch stehen am Heizungsvorlauf schnell hohe Temperatu-
ren zur Verfügung, während im unteren Bereich des Kessels
auch nach längerer Laufzeit noch relativ niedrige Tempe-
raturen herrschen, die zur optimalen Kondensation des Ab-
gases führen. Dieser Effekt wird durch den Hoch- und Nie-
Installations- und Wartungsanleitung icoVIT exclusiv 0020116695_01
