Endress+Hauser Flexdip CYA112 Betriebsanleitung Seite 14

Montage
14
1
2
3
4

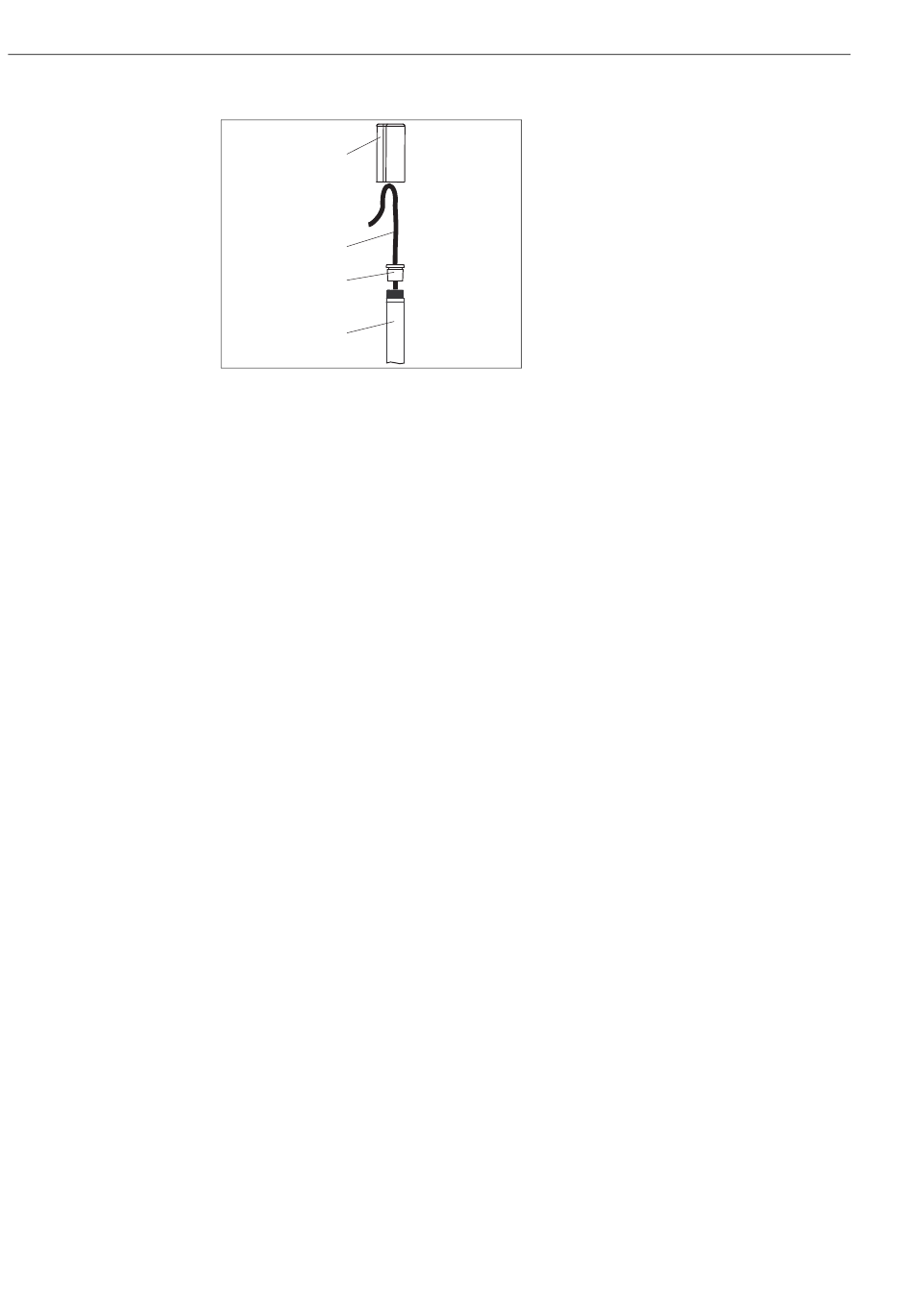

Abb. 8: Kabelführung
4. Kürzen Sie die Spitze des Gummistopfens passend für den Kabeldurchmesser.
5. Ziehen Sie den Gummistopfen auf das Sensorkabel und drücken ihn auf das Tauchrohr.
6. Montieren Sie die Schwimmerarmatur an der Pendelhalterung.
7. Richten Sie Armatur und Halterung aus.
8. Ziehen Sie die Klemmschrauben handfest an (handfest entspricht 13Nm (9,6 lbf ft).
9. Führen Sie das Sensorkabel in einer Schleife nach unten (nicht knicken) und stecken Sie die
Spritzschutzkappe auf.
1 Spritzschutzkappe
2 Sensorkabel
3 Gummistopfen
4 Tauchrohr
a0011111
