3.3.1 Kabeldurchführungen
Die folgende Abbildung zeigt alle für die Kabeldurchführung vorgesehenen Öffnungen (Stromversorgung, Bus, Melder und
Meldegeräte, gegebenenfalls Telefonleitung) in beiden MP508-Zentralen.
MP508M/TG
MP508TG

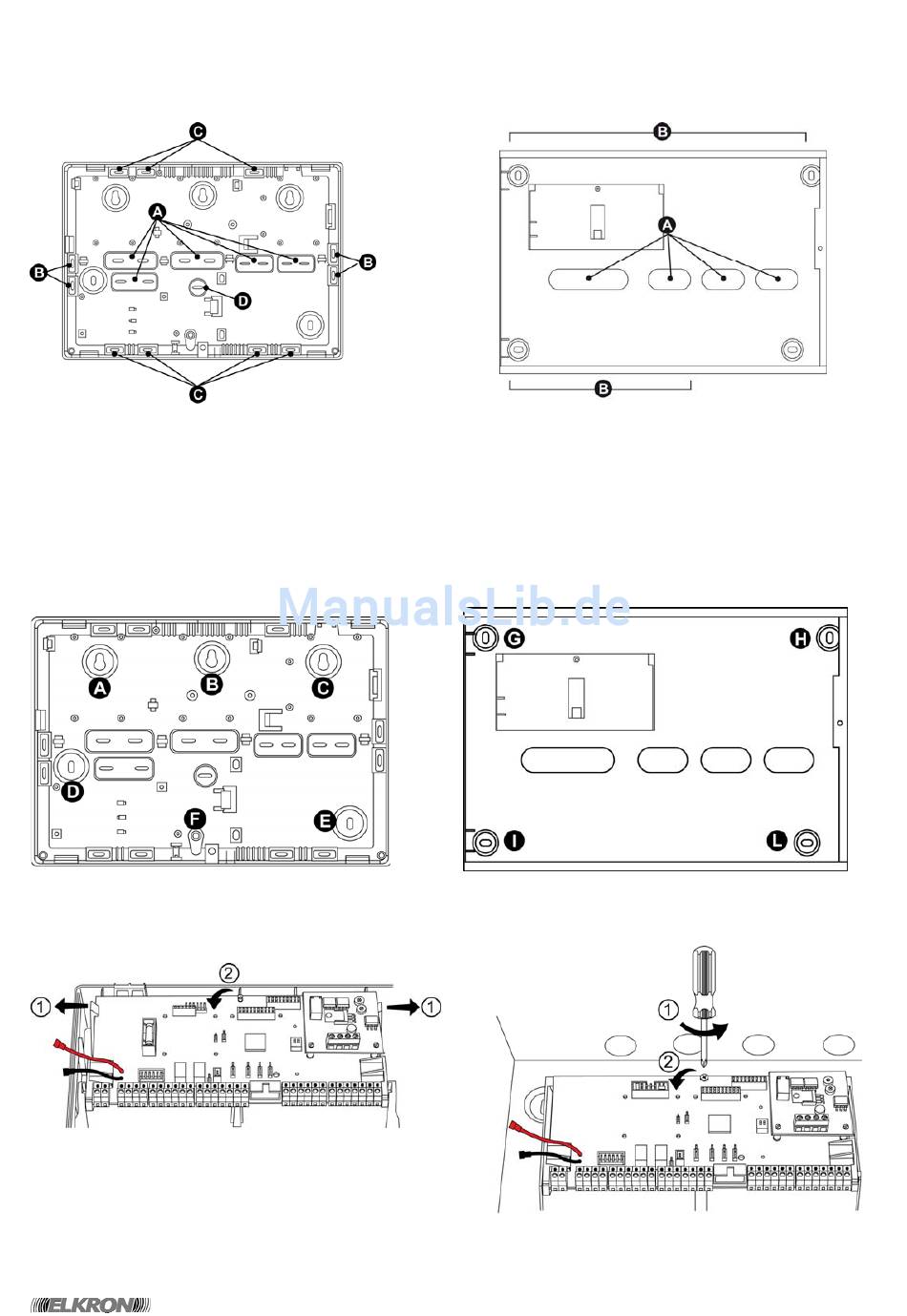

Abbildung 4 – Kabeldurchführungen
Es stehen die folgenden Arten von Öffnungen zur Verfügung: Für flexibles Unterputzkabelrohr (A), für Kabelbündelung (B), für
Kabelbündelung / Hartrohr (C) und für flexibles Unterputzkabelrohr für Netzstrom von 230 V~ (D).
Für die korrekte Wandmontag der Zentrale sollten vier Dübel verwendet werden.
3.3.2 Wandmontage
Die folgende Abbildung zeigt die verfügbaren Öffnungen für die Wandmontage mit Dübeln (nicht im Lieferumfang enthalten).
Wenn Erweiterungen und/oder optionale Geräte in die Zentrale eingebaut werden sollen, müssen diese vor der Wandmontage
der Zentrale angebracht werden (siehe nächstes Kapitel).
MP508M/TG
MP508TG
Abbildung 5 – Öffnungen für die Befestigung der Zentrale
Lösen und drehen Sie die Hauptplatine, um an die Öffnungen A und B zu gelangen.
MP508TG
MP508M/TG
Abbildung 6 – Lösen der Hauptplatine
21/52
MP508 Einbau
