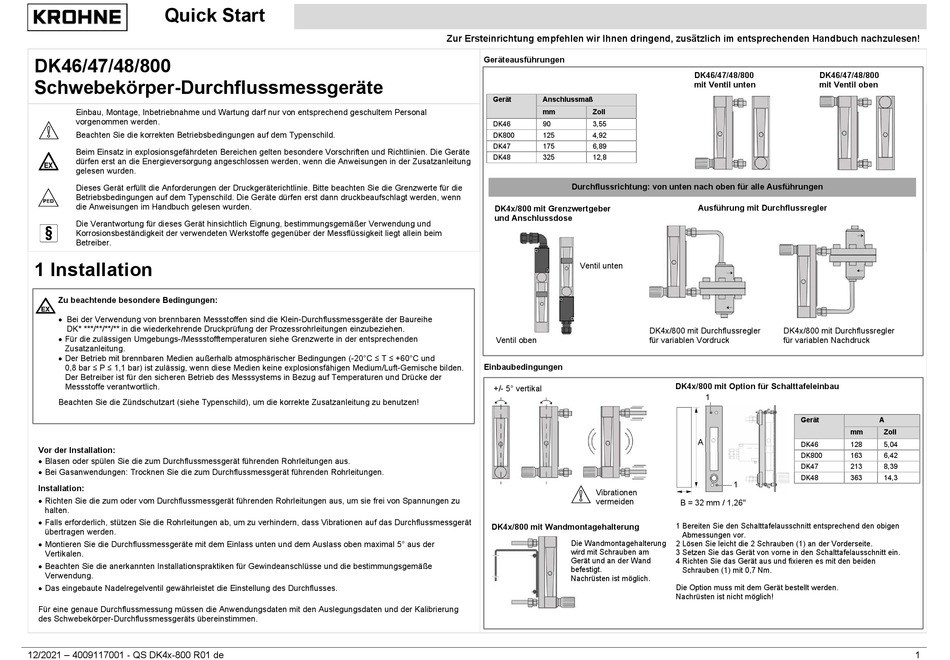

KROHNE DK46 Schnellstartanleitung

Quick Start
DK46/47/48/800
Schwebekörper-Durchflussmessgeräte
Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal
vorgenommen werden.
Beachten Sie die korrekten Betriebsbedingungen auf dem Typenschild.
Beim Einsatz in explosionsgefährdeten Bereichen gelten besondere Vorschriften und Richtlinien. Die Geräte
dürfen erst an die Energieversorgung angeschlossen werden, wenn die Anweisungen in der Zusatzanleitung
gelesen wurden.
Dieses Gerät erfüllt die Anforderungen der Druckgeräterichtlinie. Bitte beachten Sie die Grenzwerte für die
Betriebsbedingungen auf dem Typenschild. Die Geräte dürfen erst dann druckbeaufschlagt werden, wenn
die Anweisungen im Handbuch gelesen wurden.
Die Verantwortung für dieses Gerät hinsichtlich Eignung, bestimmungsgemäßer Verwendung und
Korrosionsbeständigkeit der verwendeten Werkstoffe gegenüber der Messflüssigkeit liegt allein beim
Betreiber.
1 Installation
Zu beachtende besondere Bedingungen:
 Bei der Verwendung von brennbaren Messstoffen sind die Klein-Durchflussmessgeräte der Baureihe
DK* ***/**/**/** in die wiederkehrende Druckprüfung der Prozessrohrleitungen einzubeziehen.
 Für die zulässigen Umgebungs-/Messstofftemperaturen siehe Grenzwerte in der entsprechenden
Zusatzanleitung.
 Der Betrieb mit brennbaren Medien außerhalb atmosphärischer Bedingungen (-20°C ≤ T ≤ +60°C und
0,8 bar ≤ P ≤ 1,1 bar) ist zulässig, wenn diese Medien keine explosionsfähigen Medium/Luft-Gemische bilden.
Der Betreiber ist für den sicheren Betrieb des Messsystems in Bezug auf Temperaturen und Drücke der
Messstoffe verantwortlich.
Beachten Sie die Zündschutzart (siehe Typenschild), um die korrekte Zusatzanleitung zu benutzen!
Vor der Installation:
 Blasen oder spülen Sie die zum Durchflussmessgerät führenden Rohrleitungen aus.
 Bei Gasanwendungen: Trocknen Sie die zum Durchflussmessgerät führenden Rohrleitungen.
Installation:
 Richten Sie die zum oder vom Durchflussmessgerät führenden Rohrleitungen aus, um sie frei von Spannungen zu
halten.
 Falls erforderlich, stützen Sie die Rohrleitungen ab, um zu verhindern, dass Vibrationen auf das Durchflussmessgerät
übertragen werden.
 Montieren Sie die Durchflussmessgeräte mit dem Einlass unten und dem Auslass oben maximal 5° aus der
Vertikalen.
 Beachten Sie die anerkannten Installationspraktiken für Gewindeanschlüsse und die bestimmungsgemäße
Verwendung.
 Das eingebaute Nadelregelventil gewährleistet die Einstellung des Durchflusses.
Für eine genaue Durchflussmessung müssen die Anwendungsdaten mit den Auslegungsdaten und der Kalibrierung
des Schwebekörper-Durchflussmessgeräts übereinstimmen.
12/2021 – 4009117001 - QS DK4x-800 R01 de
Zur Ersteinrichtung empfehlen wir Ihnen dringend, zusätzlich im entsprechenden Handbuch nachzulesen!
Geräteausführungen
Gerät Anschlussmaß
mm Zoll
DK46 90 3,55
DK800 125 4,92
DK47 175 6,89
DK48 325 12,8
Durchflussrichtung: von unten nach oben für alle Ausführungen
DK4x/800 mit Grenzwertgeber
und Anschlussdose
Ventil unten
Ventil oben
Einbaubedingungen
+/- 5° vertikal
Vibrationen
vermeiden
DK4x/800 mit Wandmontagehalterung
Die Wandmontagehalterung
wird mit Schrauben am
Gerät und an der Wand
befestigt.
Nachrüsten ist möglich.
DK46/47/48/800 DK46/47/48/800
mit Ventil unten mit Ventil oben
Ausführung mit Durchflussregler
DK4x/800 mit Durchflussregler DK4x/800 mit Durchflussregler
für variablen Vordruck für variablen Nachdruck
DK4x/800 mit Option für Schalttafeleinbau
1
Gerät
A
DK46
DK800
DK47
DK48
1
B = 32 mm / 1,26"
1 Bereiten Sie den Schalttafelausschnitt entsprechend den obigen
Abmessungen vor.
2 Lösen Sie leicht die 2 Schrauben (1) an der Vorderseite.
3 Setzen Sie das Gerät von vorne in den Schalttafelausschnitt ein.
4 Richten Sie das Gerät aus und fixieren es mit den beiden
Schrauben (1) mit 0,7 Nm.
Die Option muss mit dem Gerät bestellt werden.
Nachrüsten ist nicht möglich!
A
mm Zoll
128 5,04
163 6,42
213 8,39
363 14,3
1
